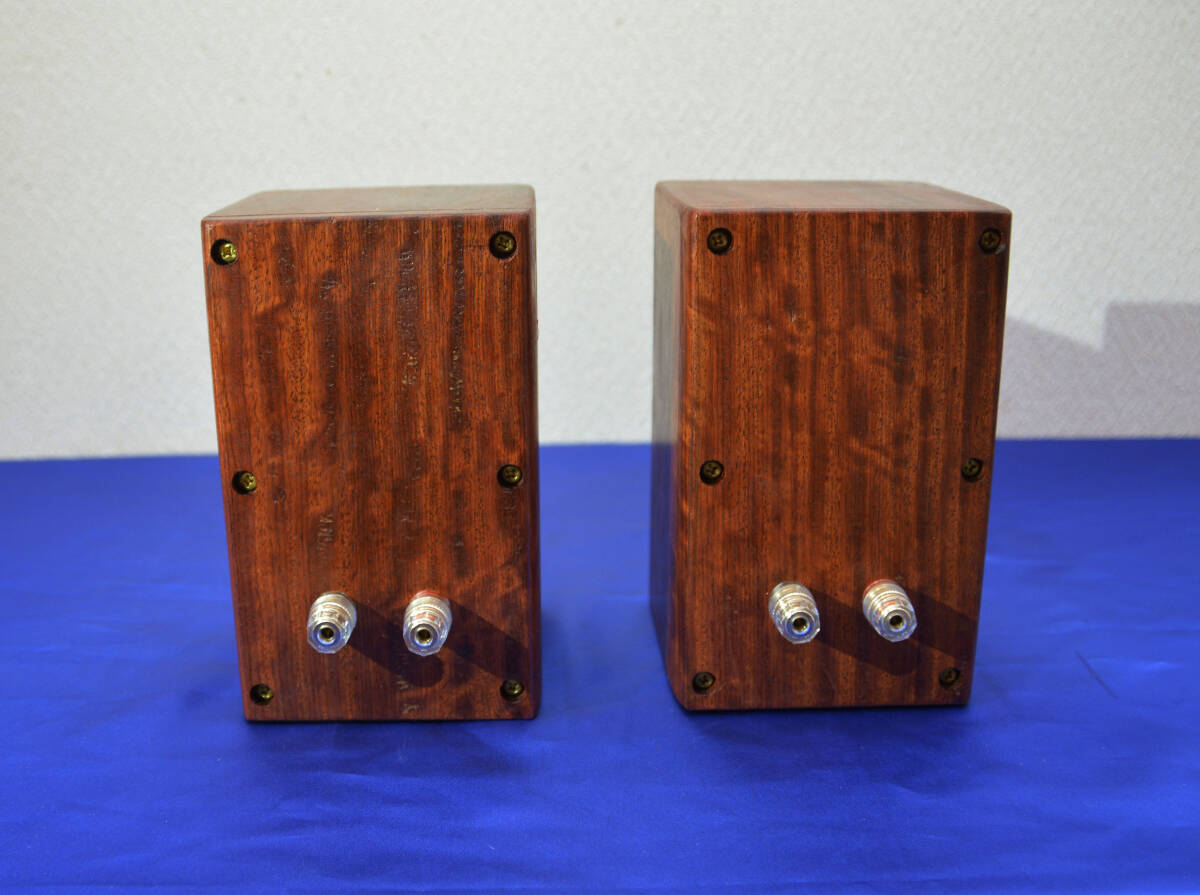

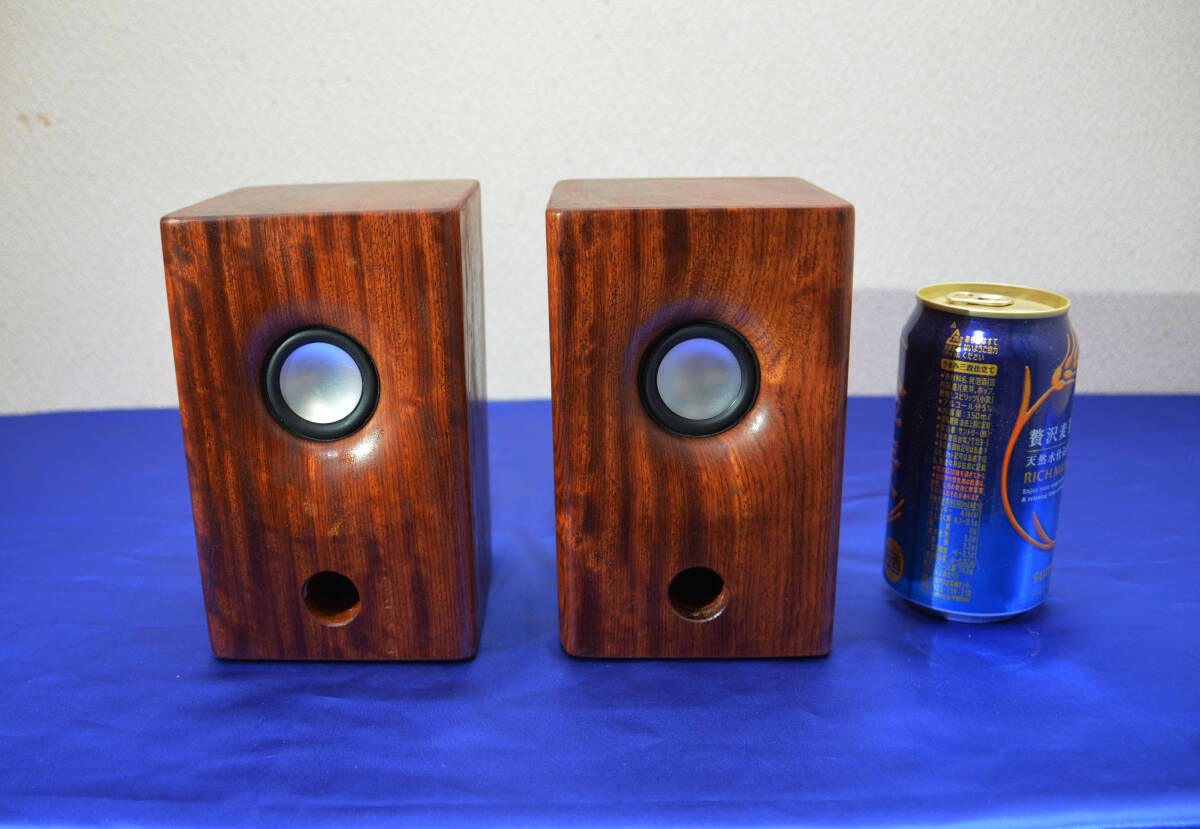

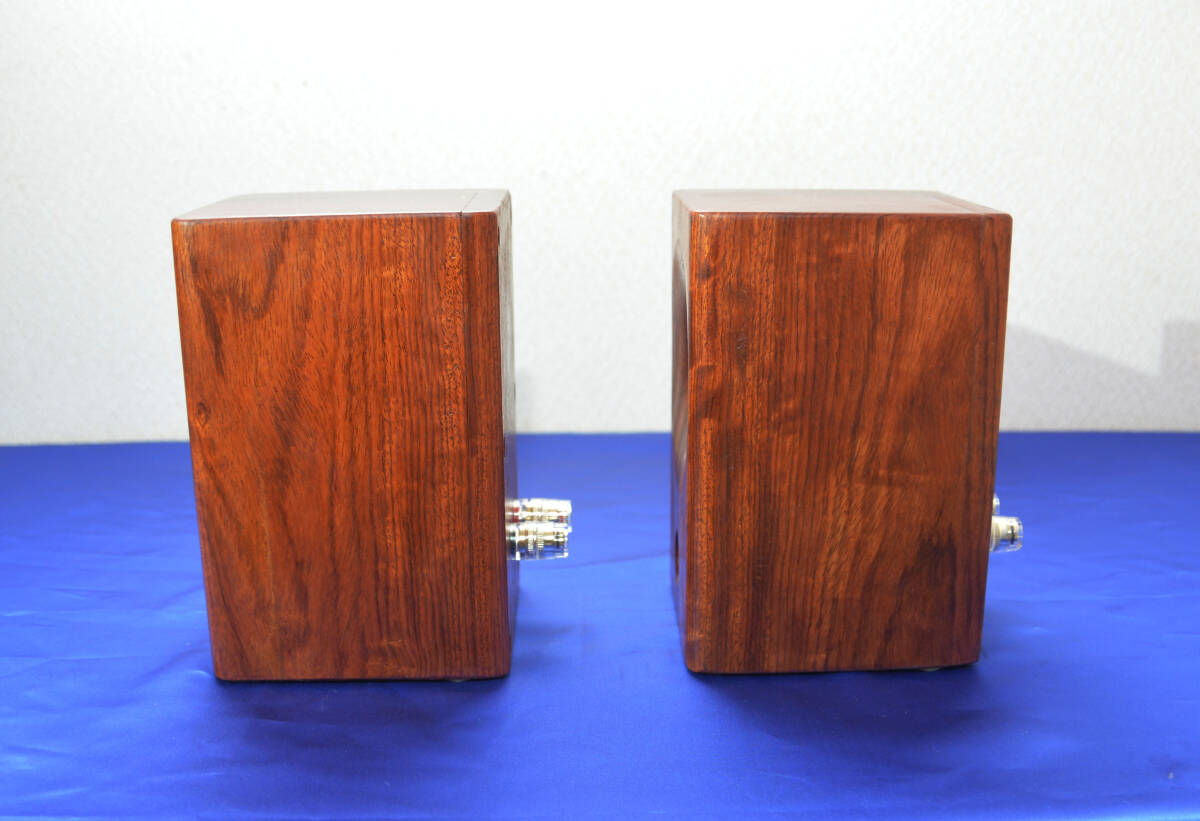

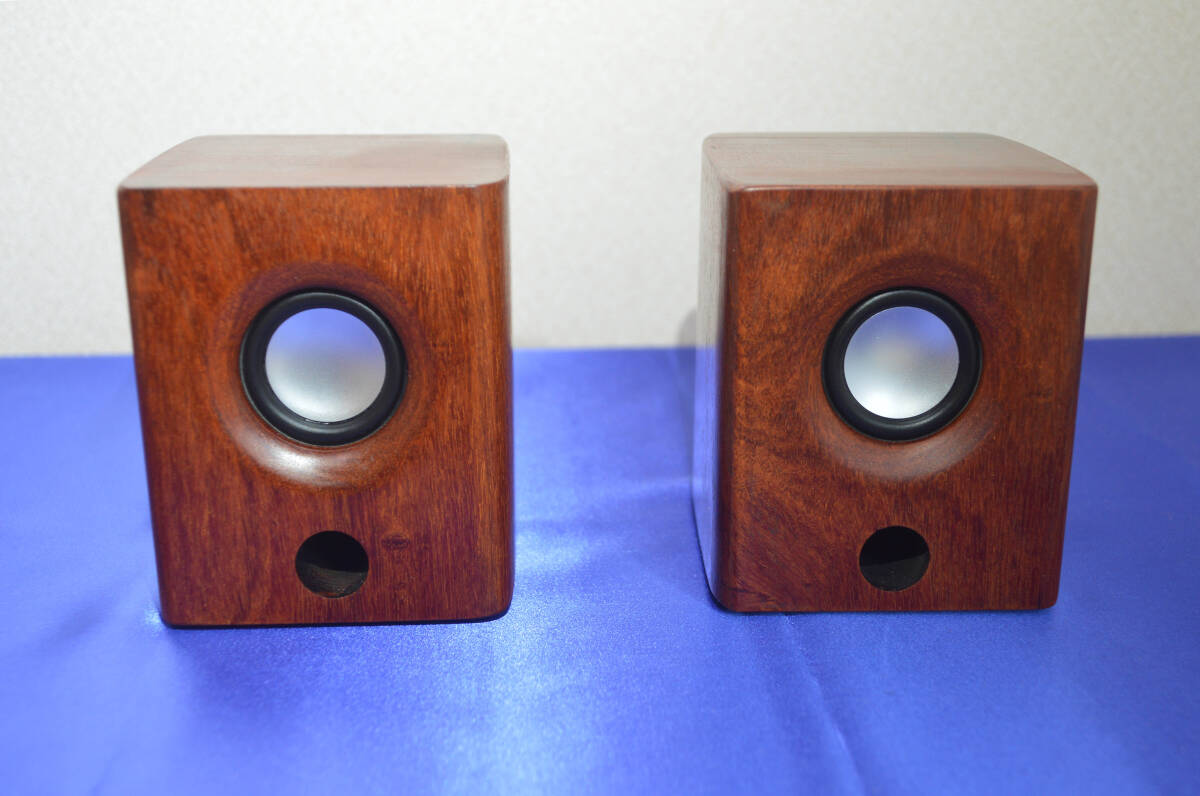

フルレンジユニットを使用した作品紹介

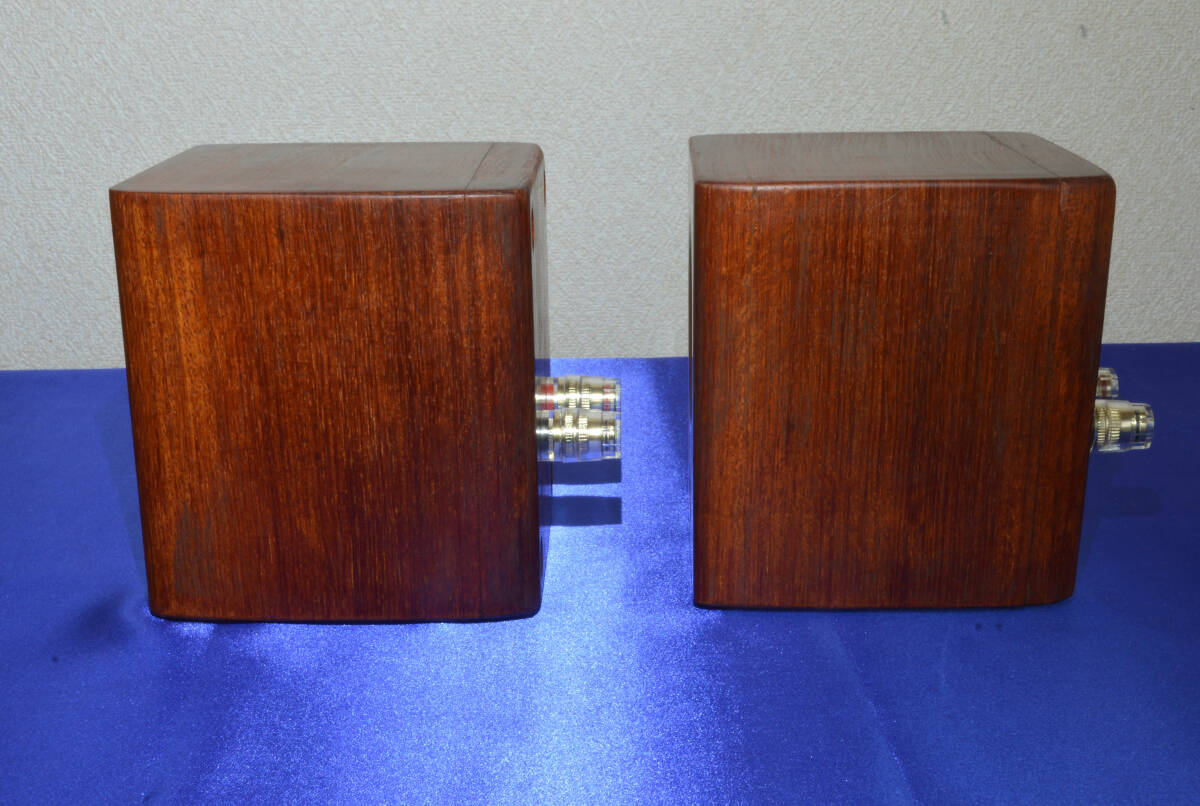

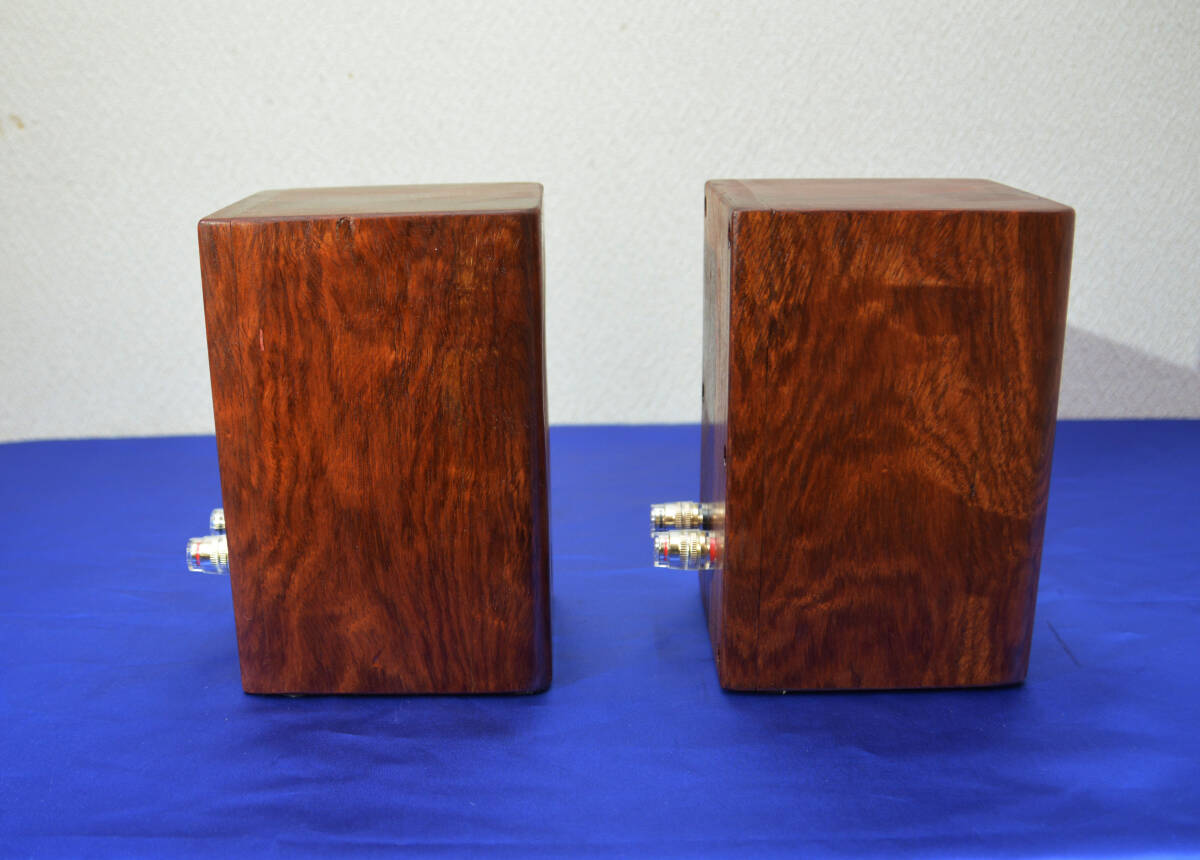

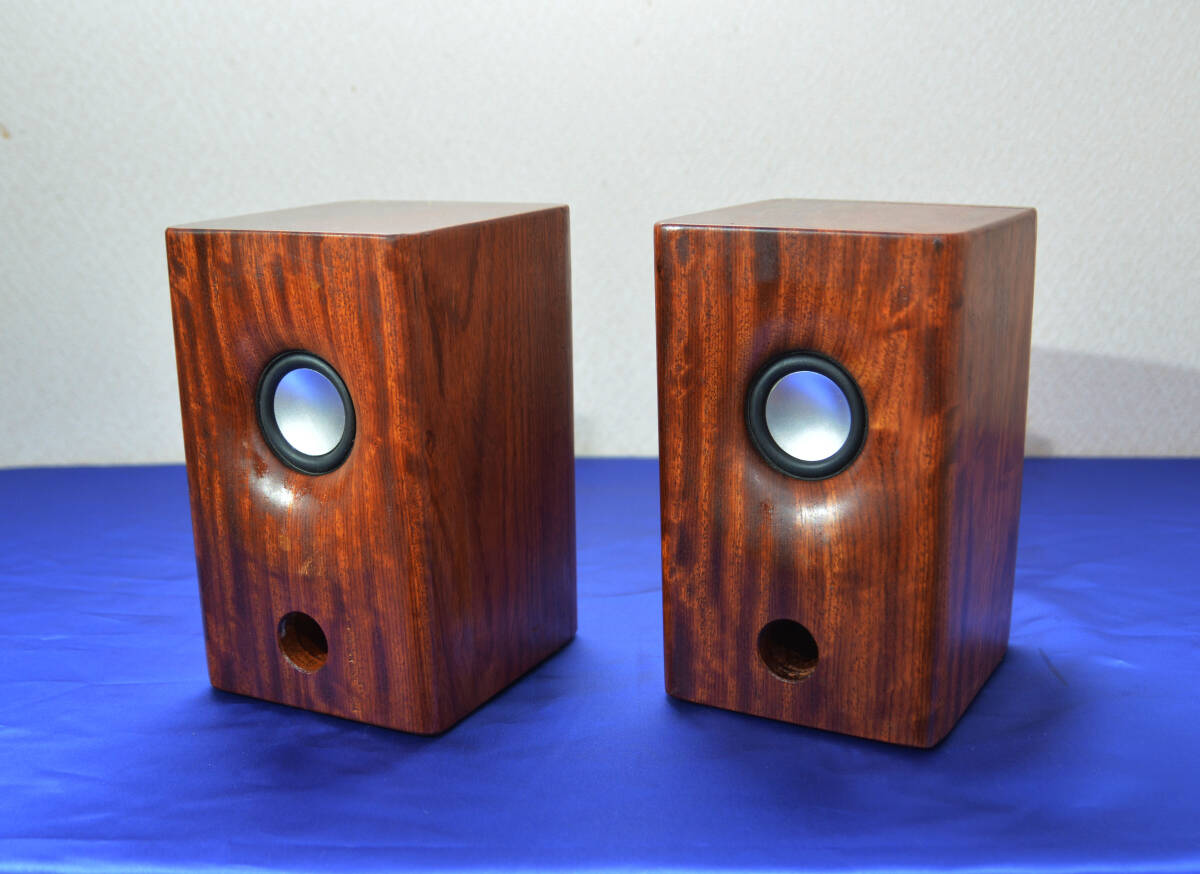

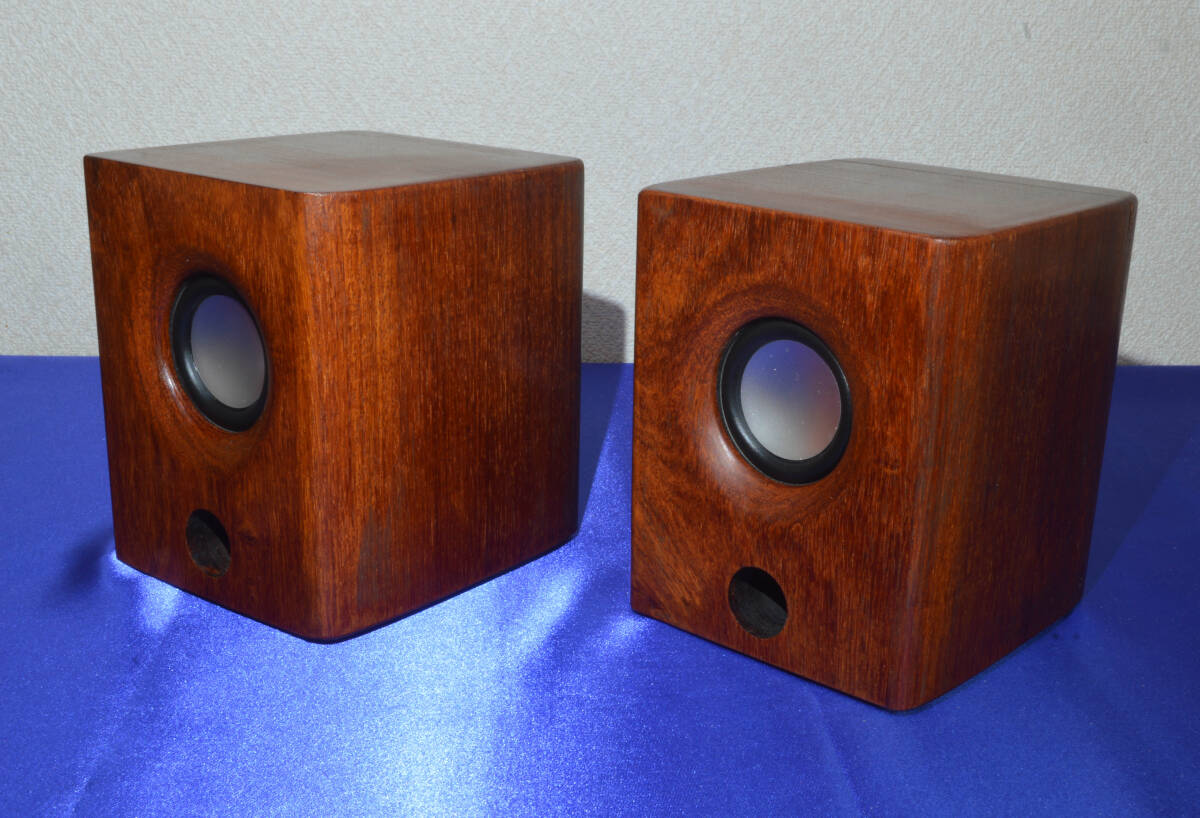

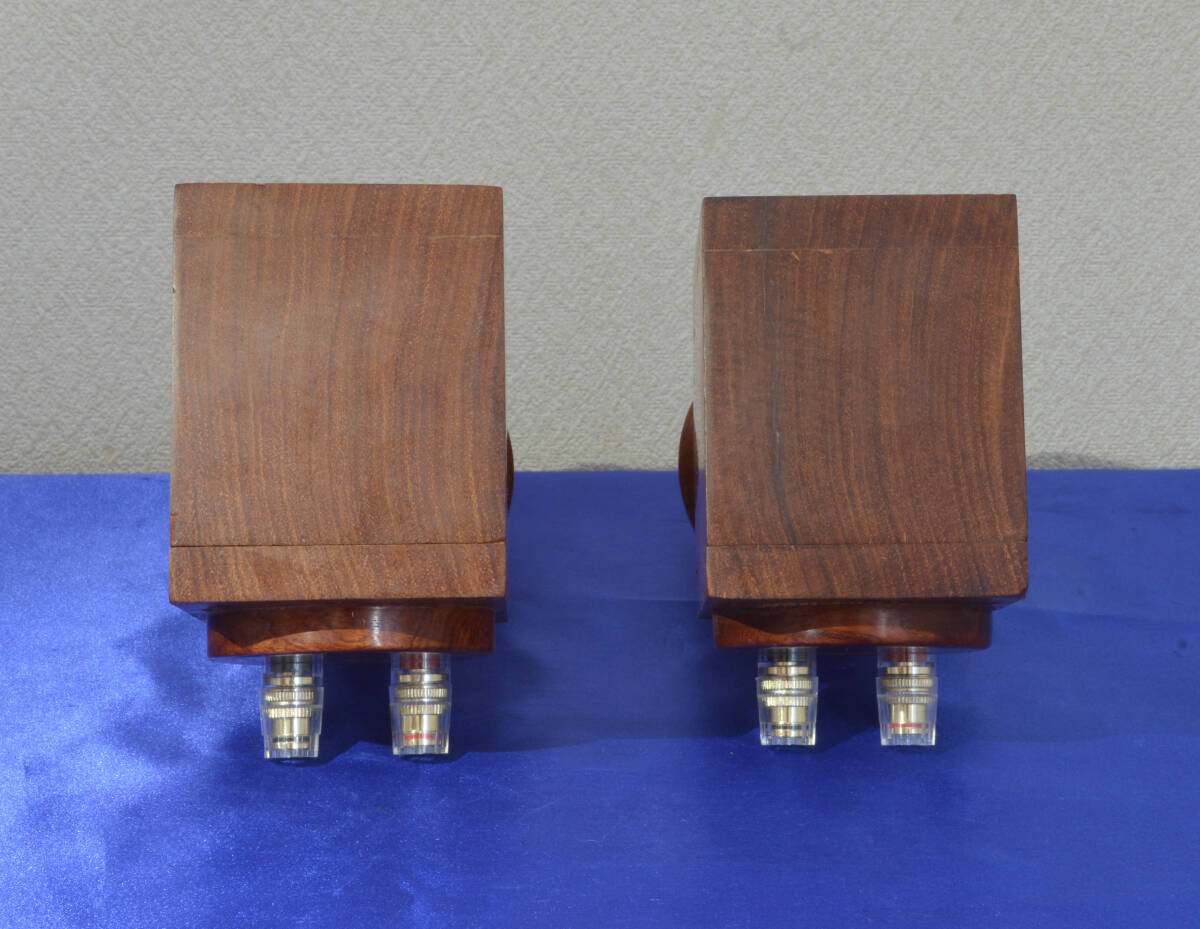

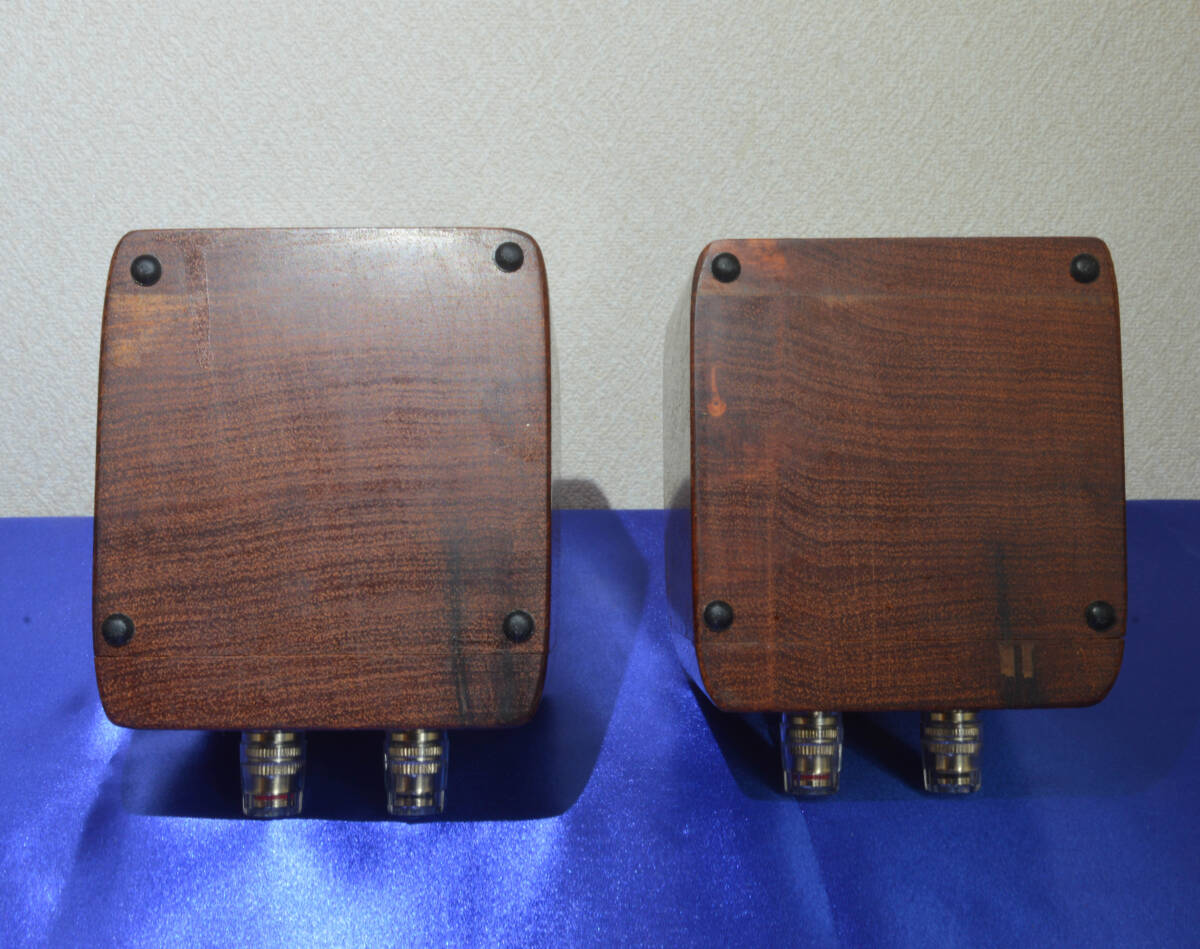

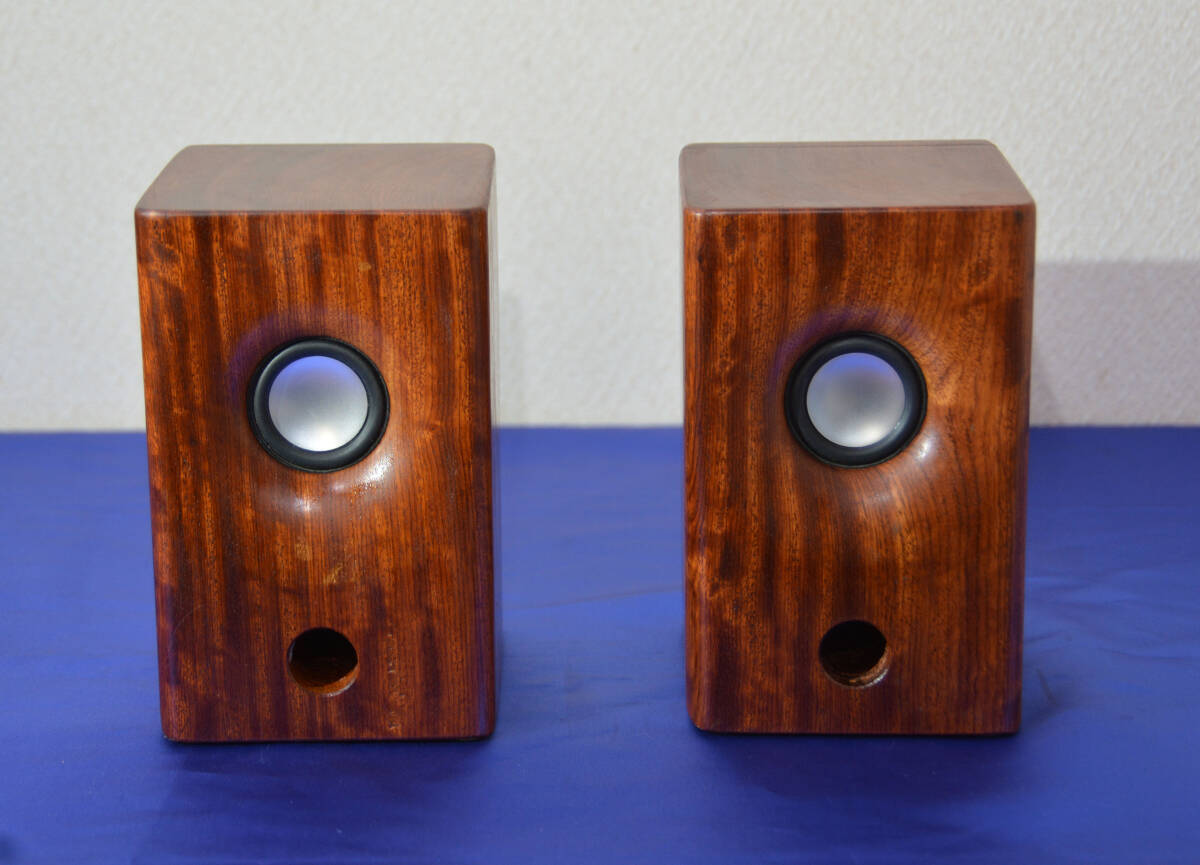

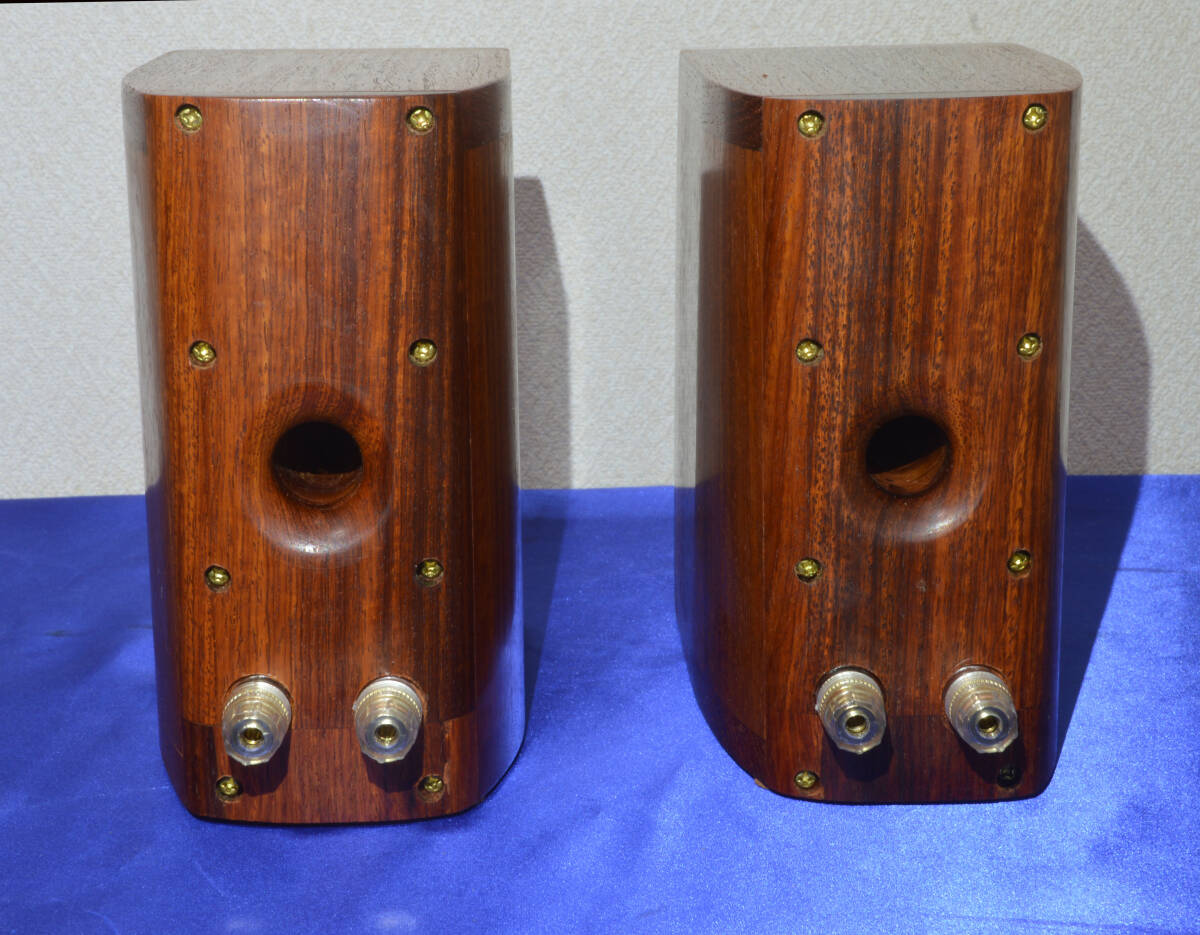

製品No F-1 40mmフルレンジ （参考価格15,000円）
本スピーカーユニットは、ＮＦＪから発売されている比較的安価なユニットですが４０ｍｍクラスユニットでは私が採用した中でも最も高音質です。同じクラスの高音質なユニットで価格が約２．５倍のPeerless1.5''(40mm)フルレンジPMT-40N25AL02と比べても個人的にはこちらの方が勝っていると思います。

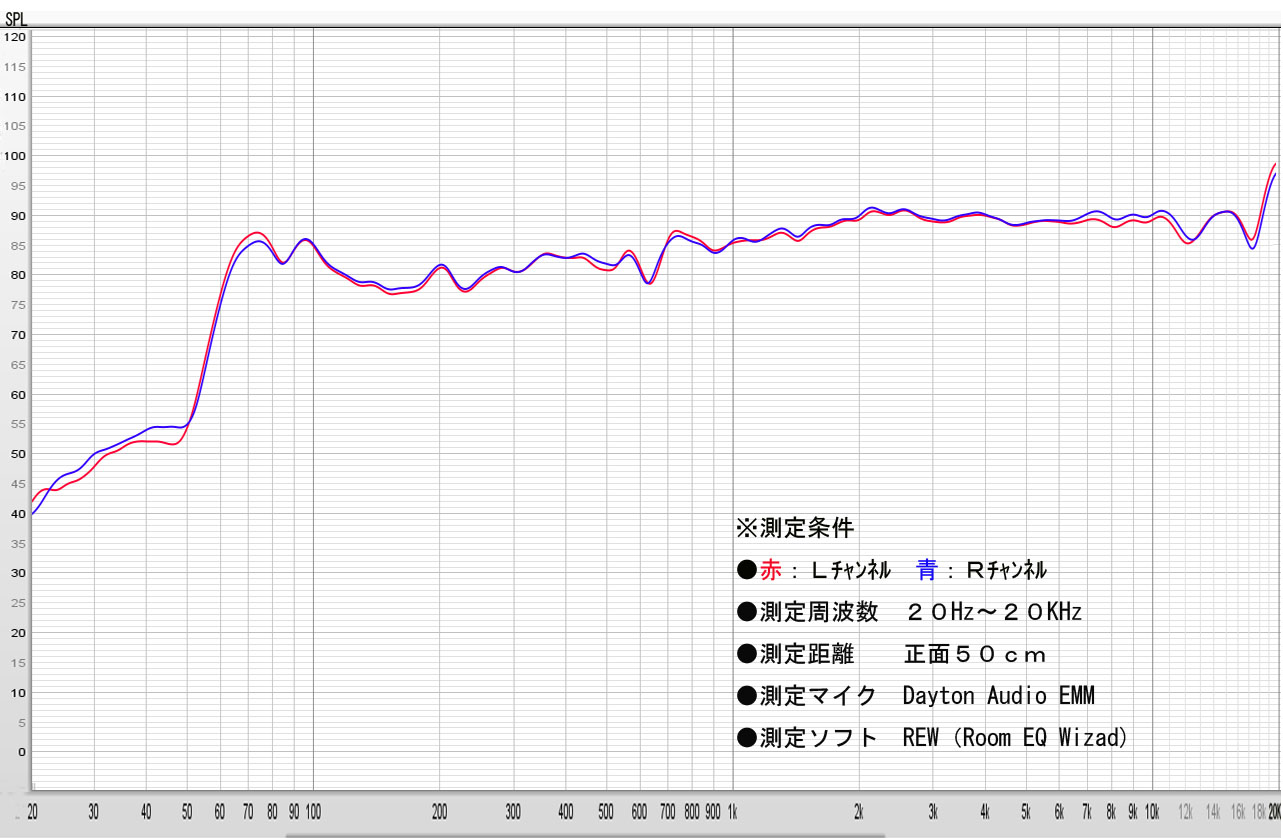

音質につきましては、出品者の主観にはなりますが寸法を超えたスケールの大きな透明感ある音です。特に定位のよさとボーカルの美しさは特筆できます。今回、容量も約０・５リットルという小型エンクロジャーですが低音も９０Hｚ程度から実用域の音圧が出ており特に低音の不足は感じません。特性もほぼフラットな良好な特性で左右チャンネルの特性もよく揃って
います。【画像９】
材料は全て花梨の無垢材です。仕上げは蜜蝋系ワックスのオイルフィニッシュです。

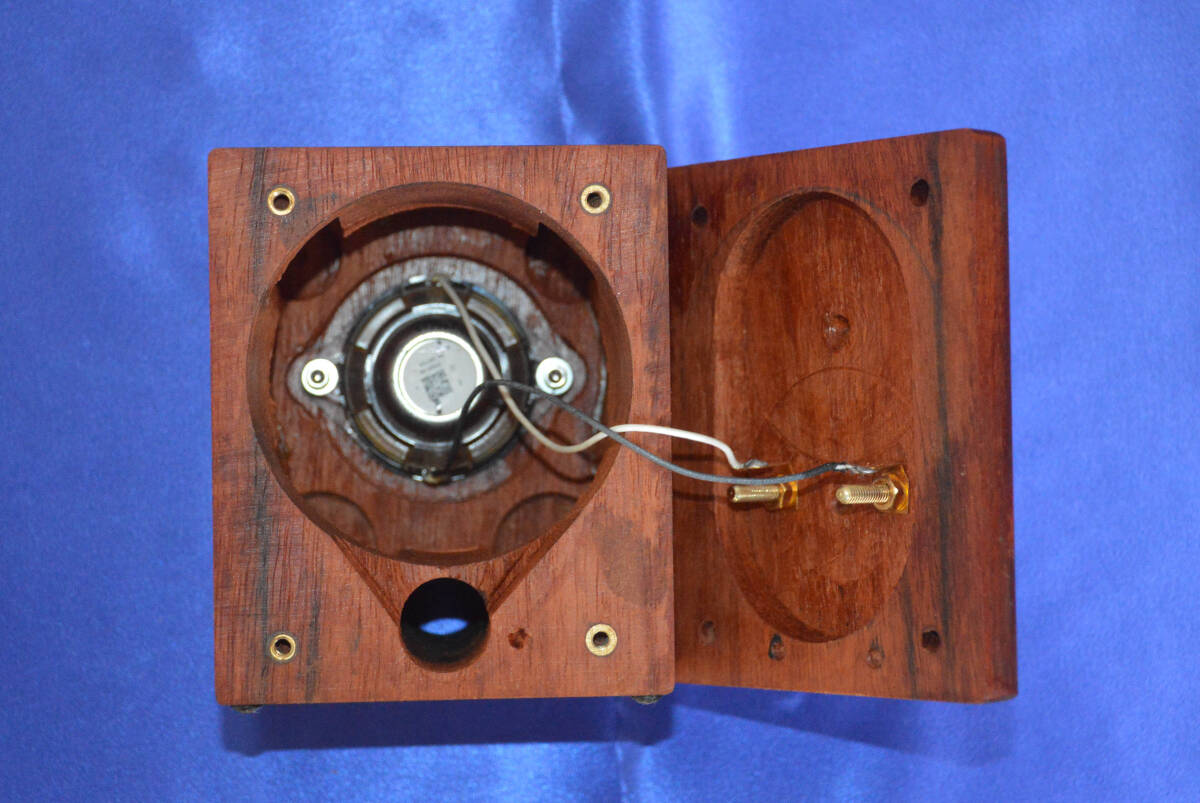

BOXの内部は定在波が発生しにくい形状【画像８】としているので吸音材は使用していません。

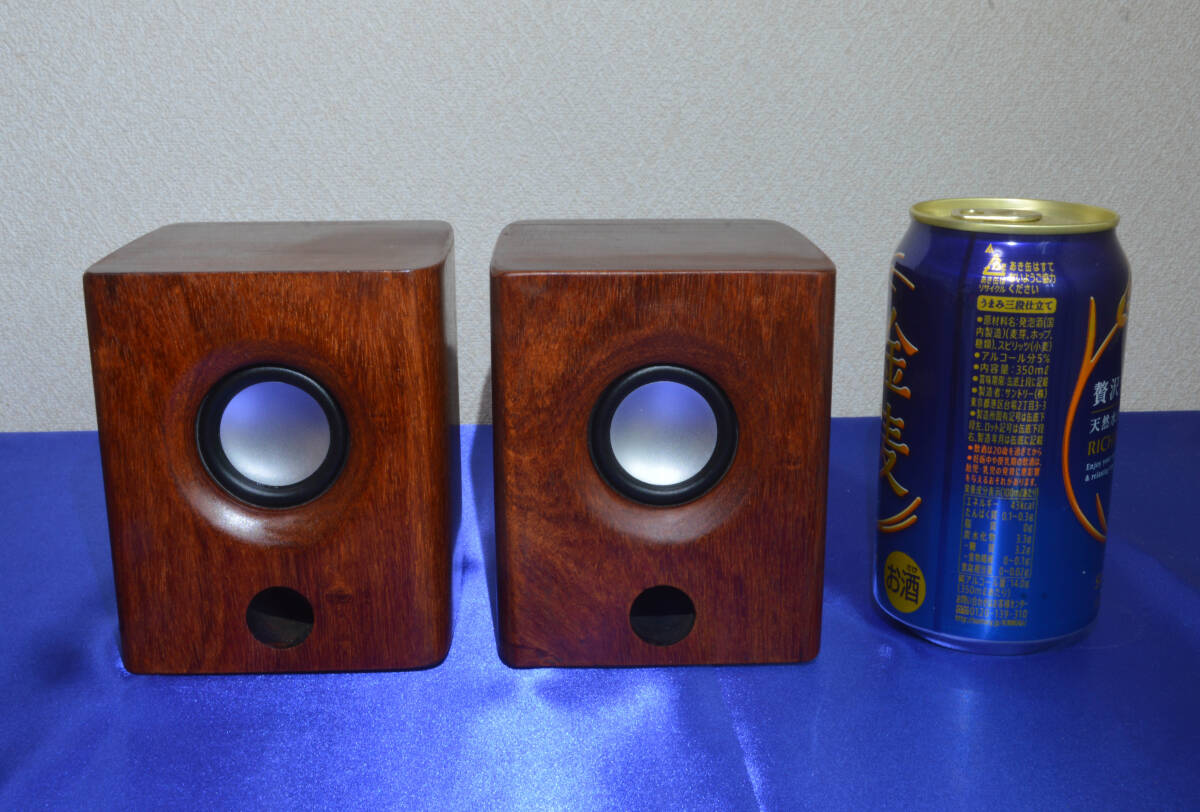

製品No F-2 40mmフルレンジ （参考価格20,000円）
F-1と同じフルレンジユニットを使用した小型スピーカーです。
音質につきましては、出品者の主観にはなりますが寸法を超えたスケールの大きな透明感ある音です。特に定位のよさとボーカルの美しさは特筆できます。

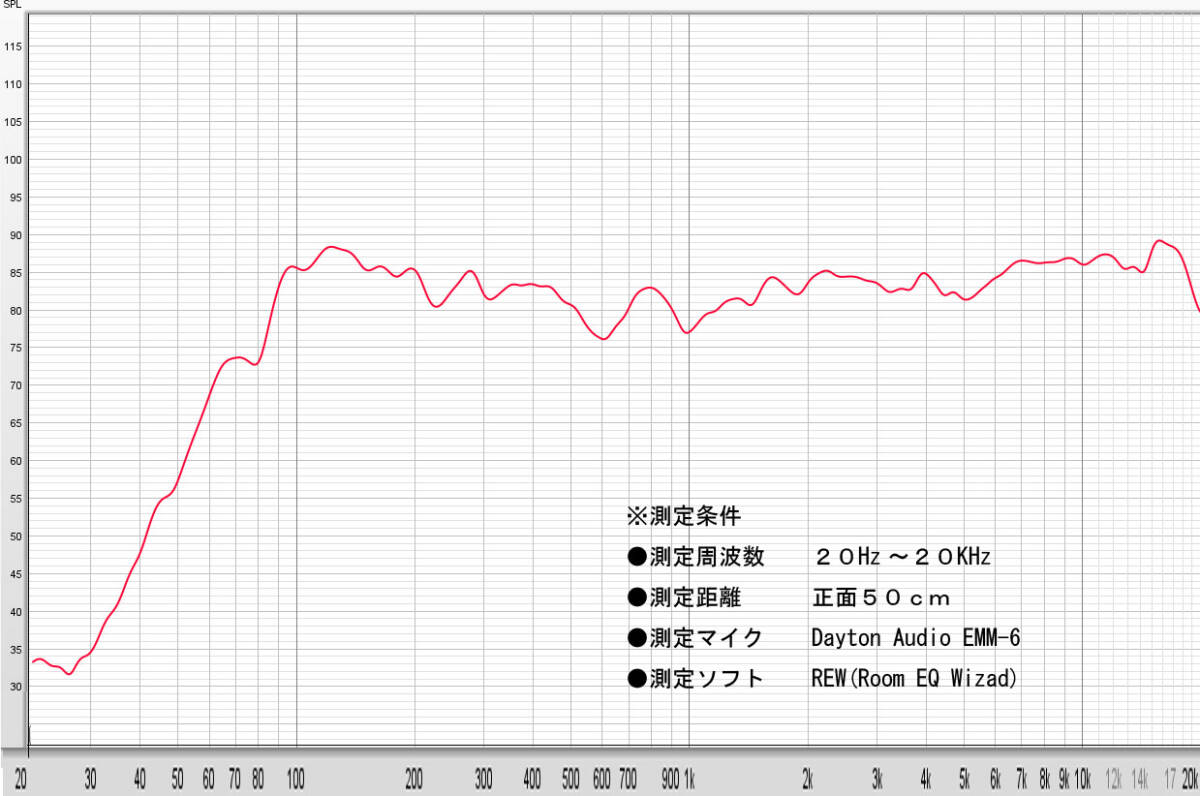

容量も約０．８リットルという小型エンクロジャーですが低音も９０Hｚ程度から実用域の音圧が出ており特に低音の不足は感じません。特性もほぼフラットな良好な特性です【画像９】
材料は全て一木の花梨の無垢材から切り出して制作しています。
仕上げは蜜蝋系ワックスのオイルフィニッシュです。
BOXの内部は定在波が発生しにくい形状としているので
吸音材は使用していません。

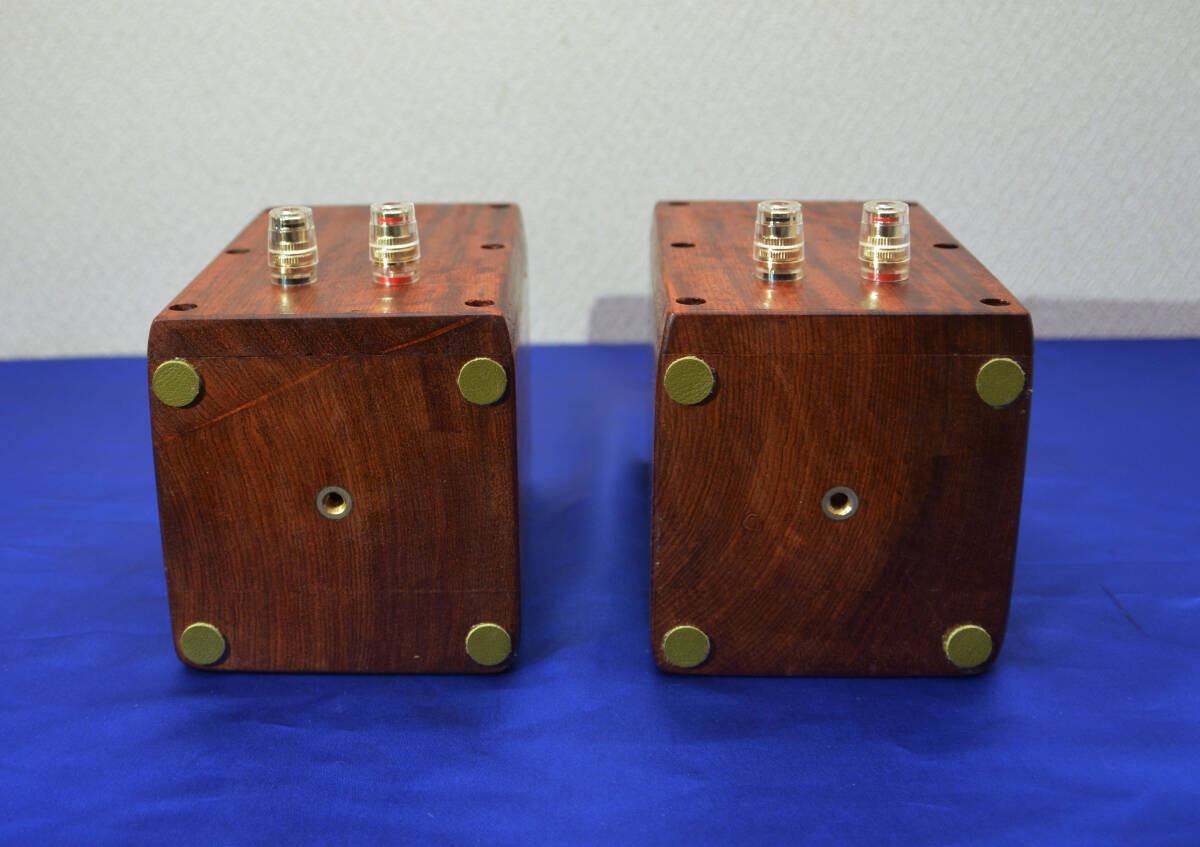

尚、下面にＭ６ネジ穴を設けていますので【画像６】
このネジ穴を利用してスタンドを取り付けたり
天井からぶら下げることもできます。

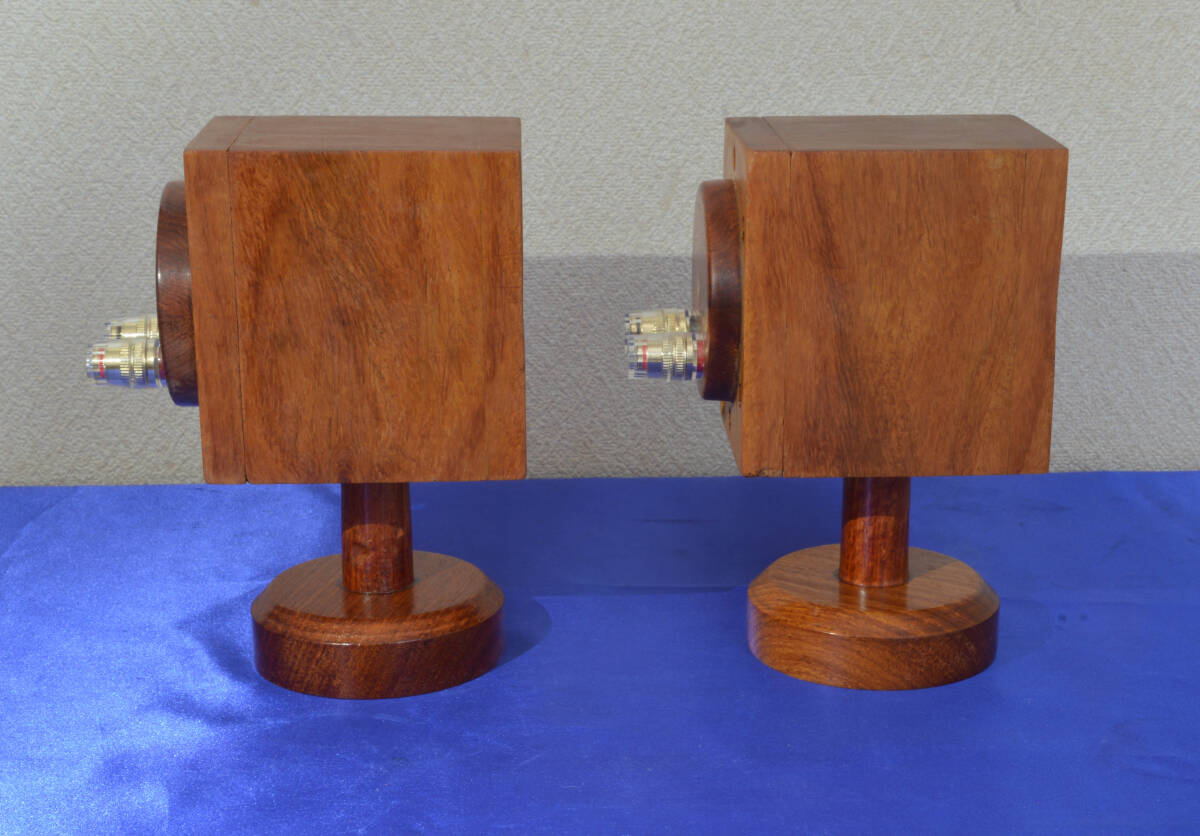

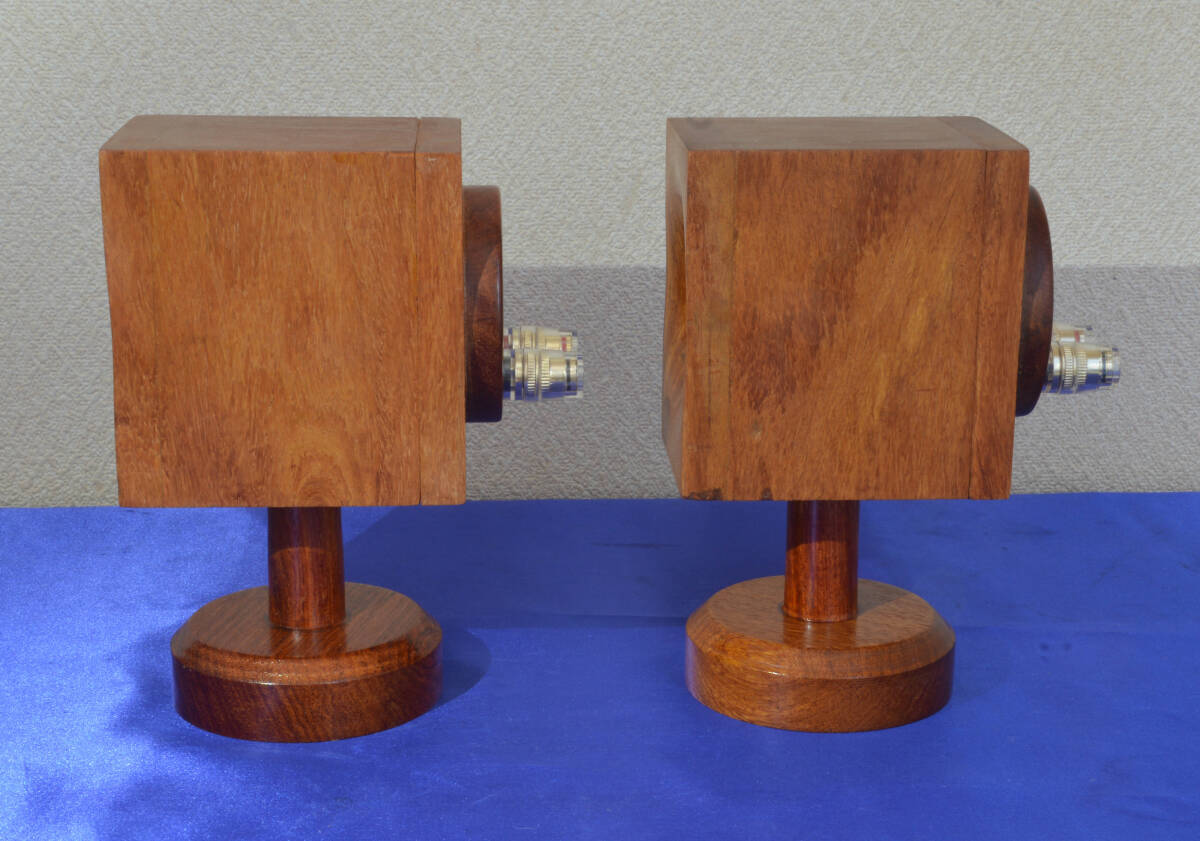

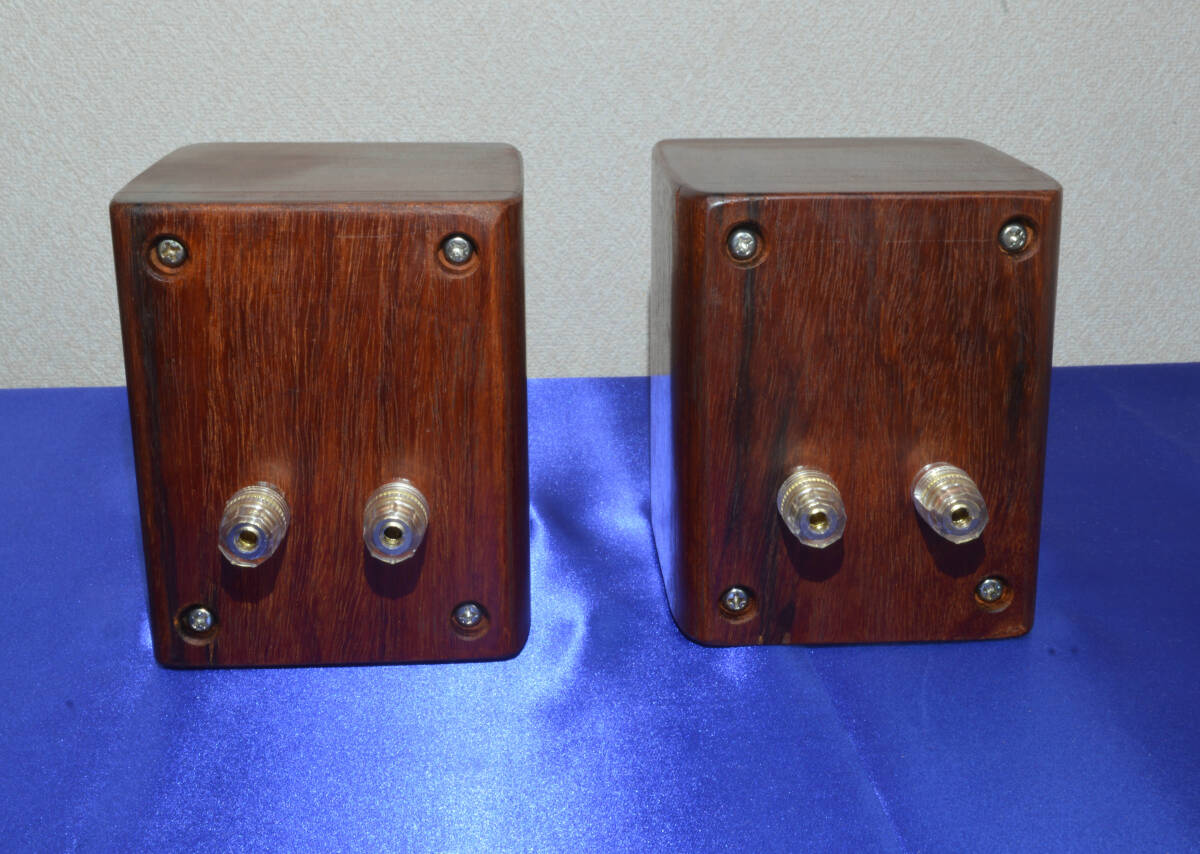

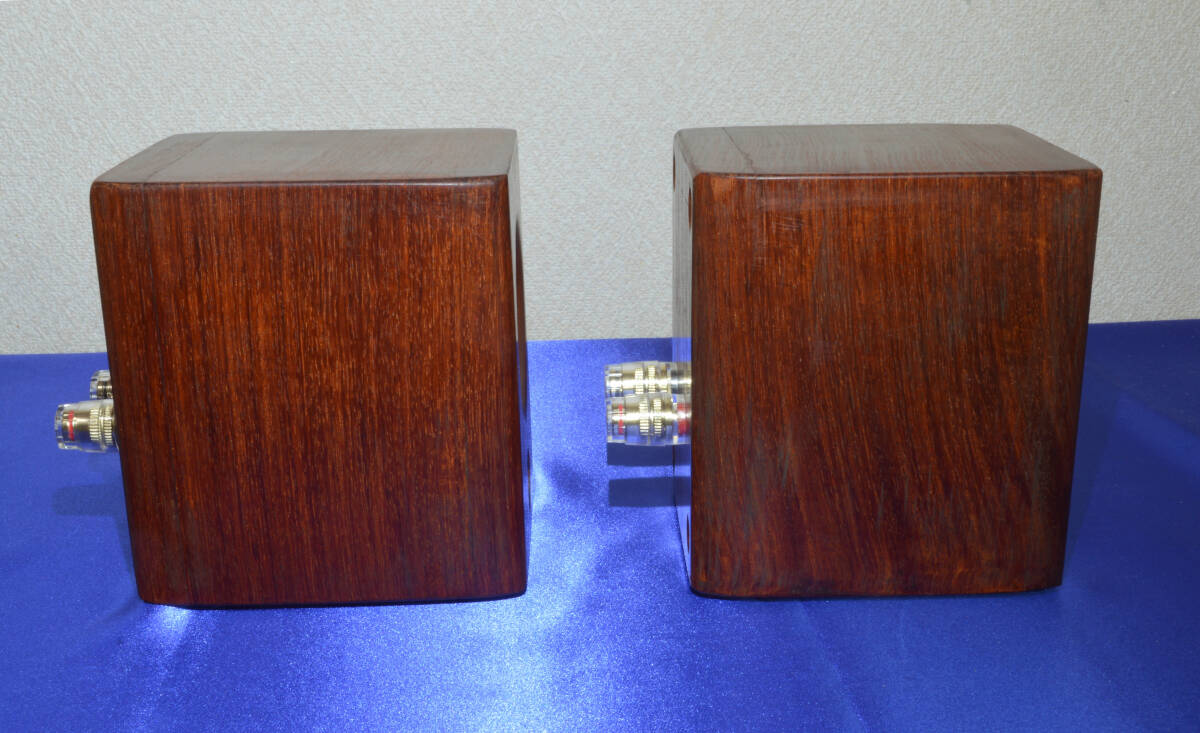

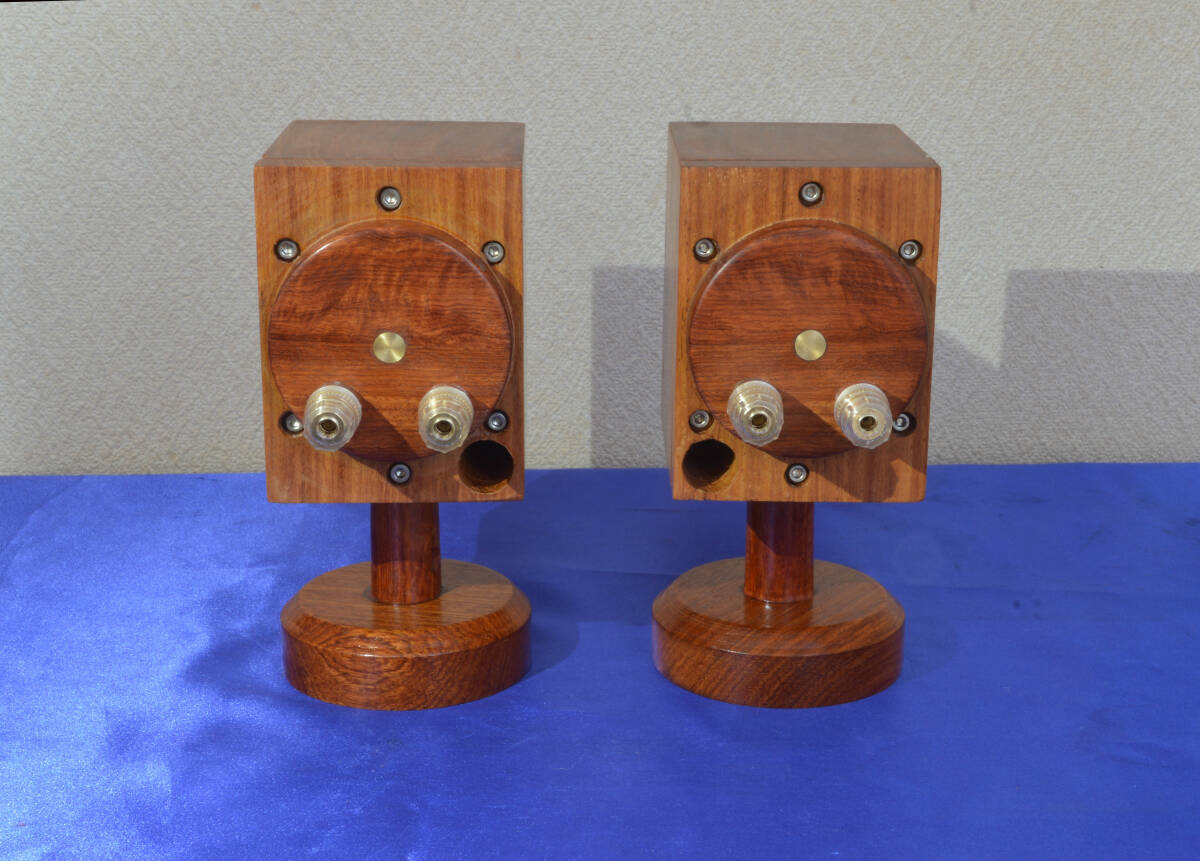

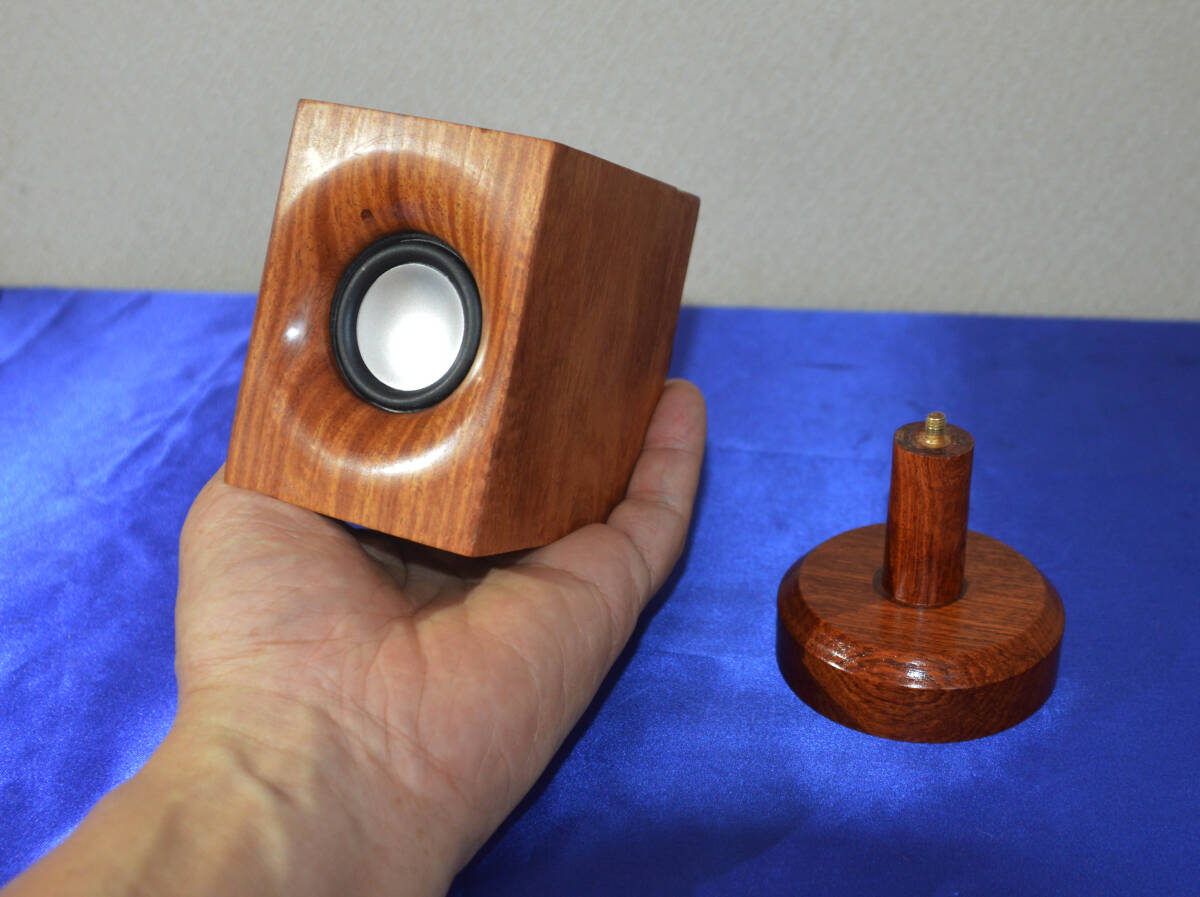

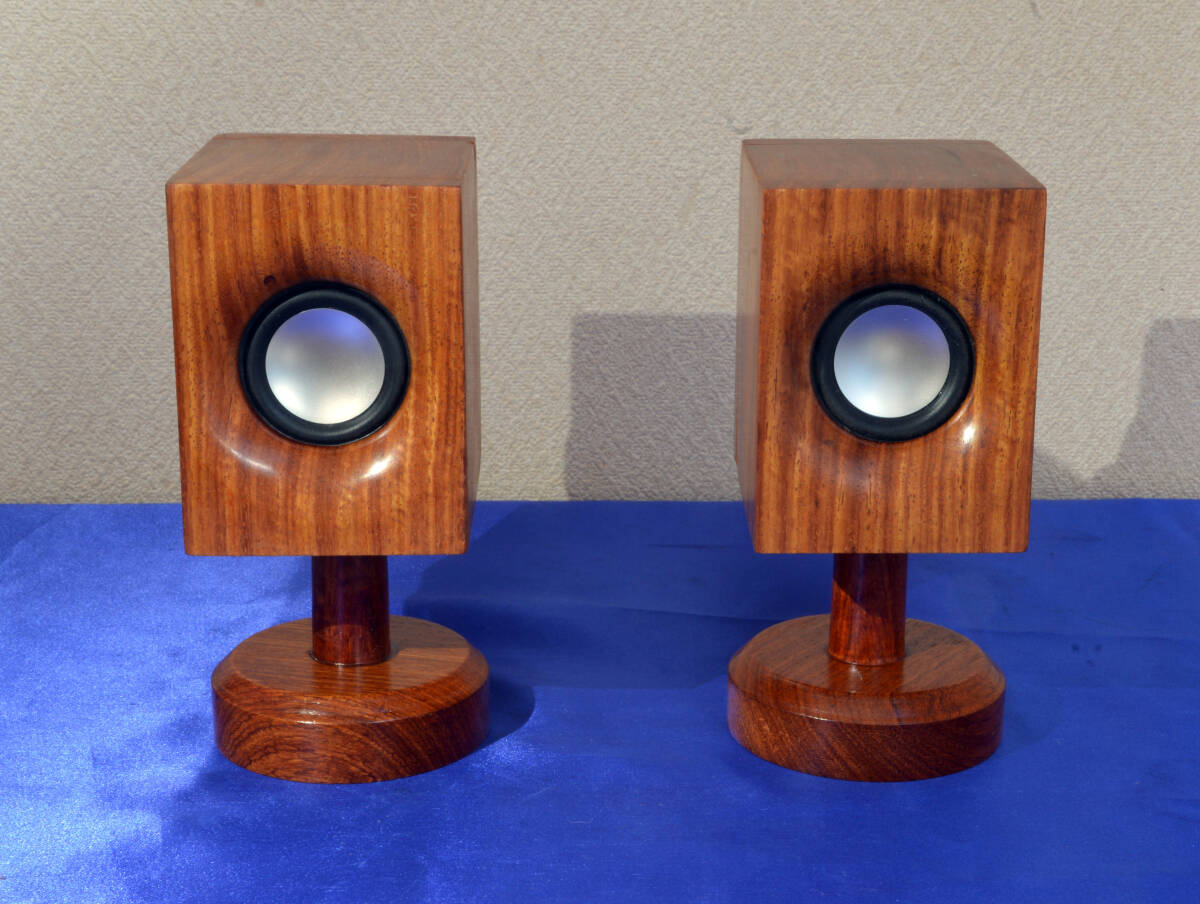

製品No F-3 40mmフルレンジ 超小型スピーカー （参考価格15,000円 ペア）
F-1と同じフルレンジユニットを使用したコンパクトスピーカーの出品です。専用のスタンドも付属します。
スタンドはネジ止めで簡単に着脱できます。
音質につきましては、出品者の主観にはなりますが寸法を超えたスケールの大きな透明感ある音です。特に定位のよさとボーカルの美しさは特筆できます。今回の作品は更なるコンパクト化を目指して限界近くに小型化してみました。

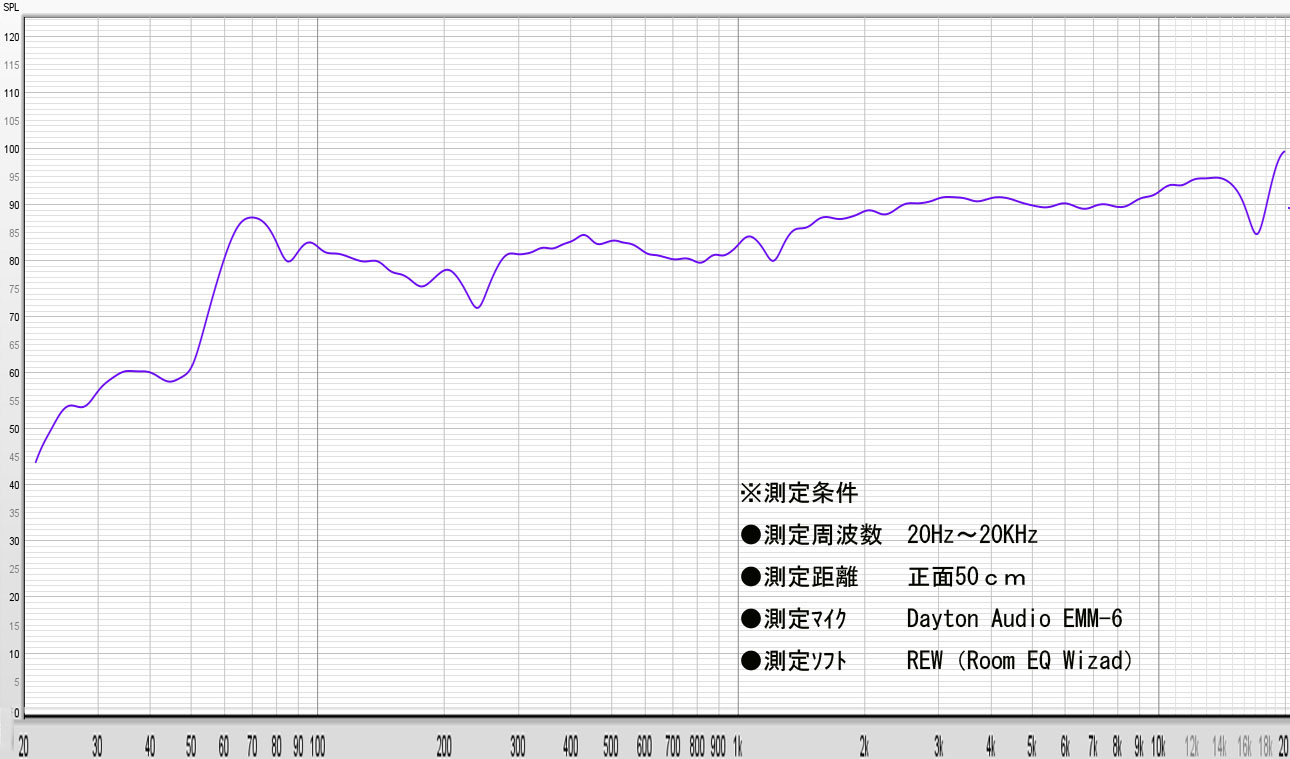

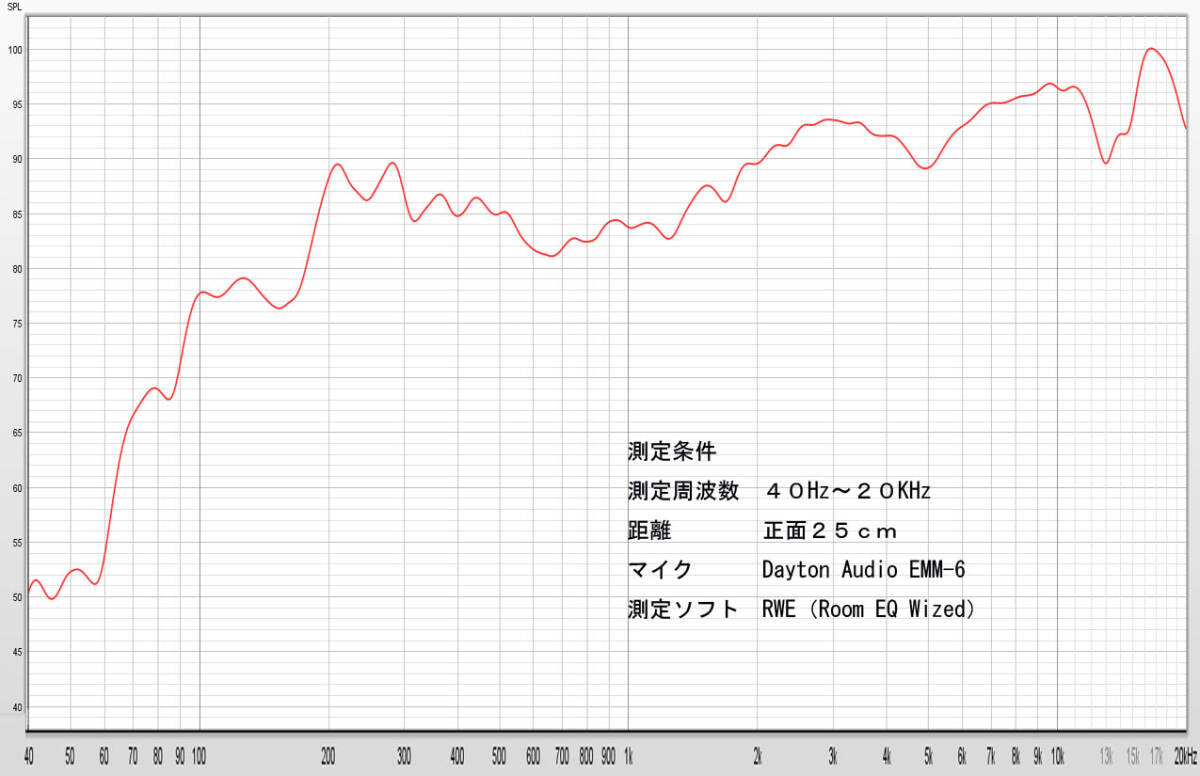

参考までに【画像９】に周波数特性をアップしております。
さすがにこの容量（0.２５L程度）では低域の実用域は２００Hz位からとなっていますが、中高域の音の広がりや音質はいままで同じユニットを使った作品となんら遜色はありません。低音もスカスカではなくさすが音圧はありませんが低音の音階は60Hz位からはちゃんと聞き取ることができます。
非常に小型軽量で持ち運びもしやすくどこでも設置でき音質も優れていますのでＰＣやＴＶのモニターの他に寝室やキッチン、作業場、旅行のお供など幅広い用途にご使用いただけると思います。
材料は全て花梨の無垢材厚板で内部をくりぬき、貼り合わせるという大変手間のかかる工程で制作しています。（リアバッフルはネジ止めです。）木目も揃っておりとても美しい仕上がりとなっています。仕上げは蜜蝋系のオイルフィニッシュです。

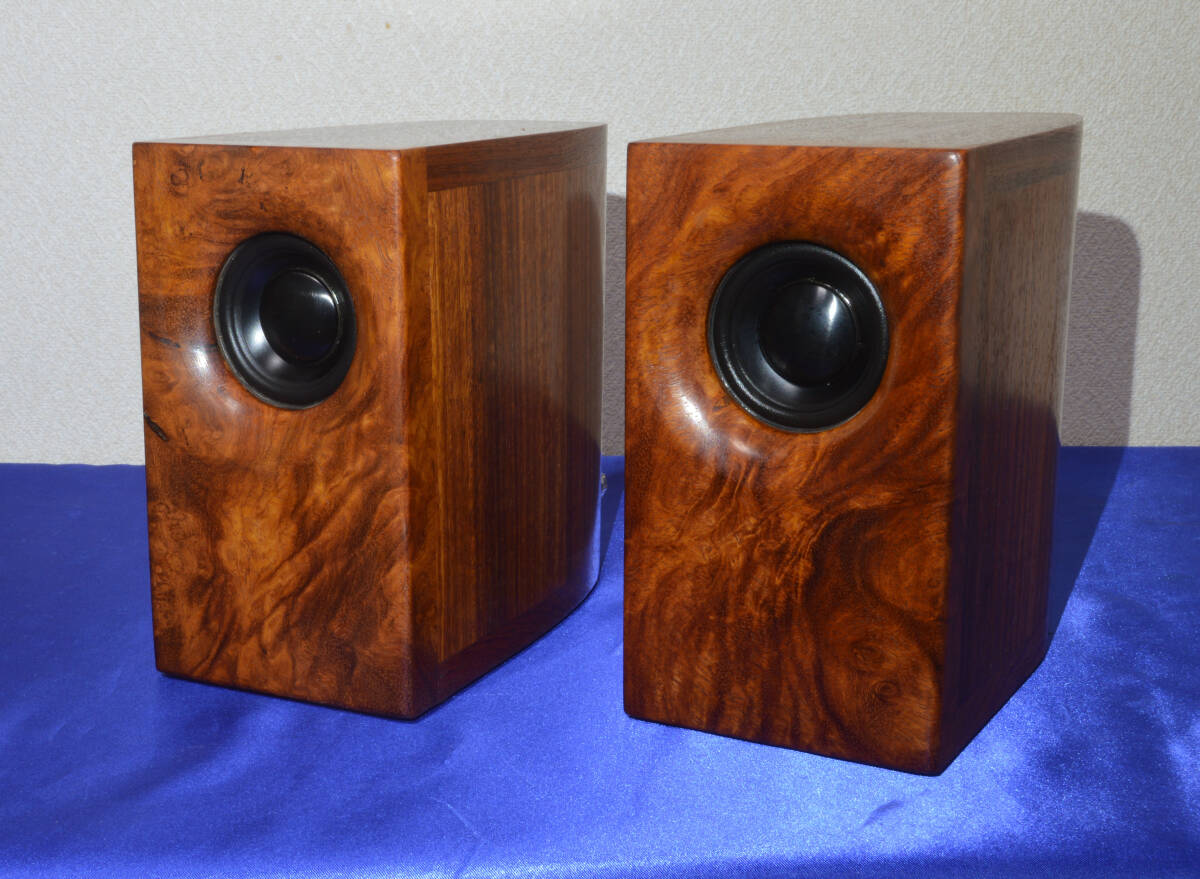

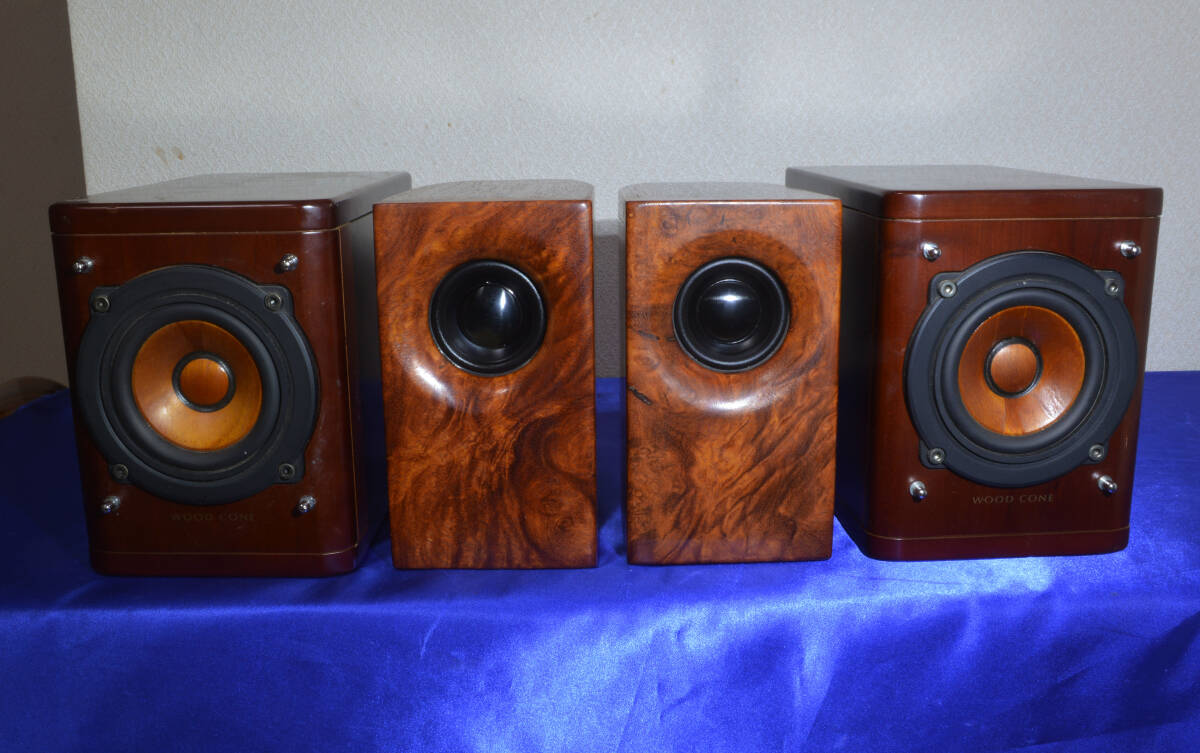

製品No F-4 50mmフルレンジ （参考価格 60,000円 ペア）
スピーカーユニットは、音質に定評のあるＰｅｅｒｌｅｓｓブランドのＰＬＳ－５０Ｎ２５ＡＬ０２を使用しています。

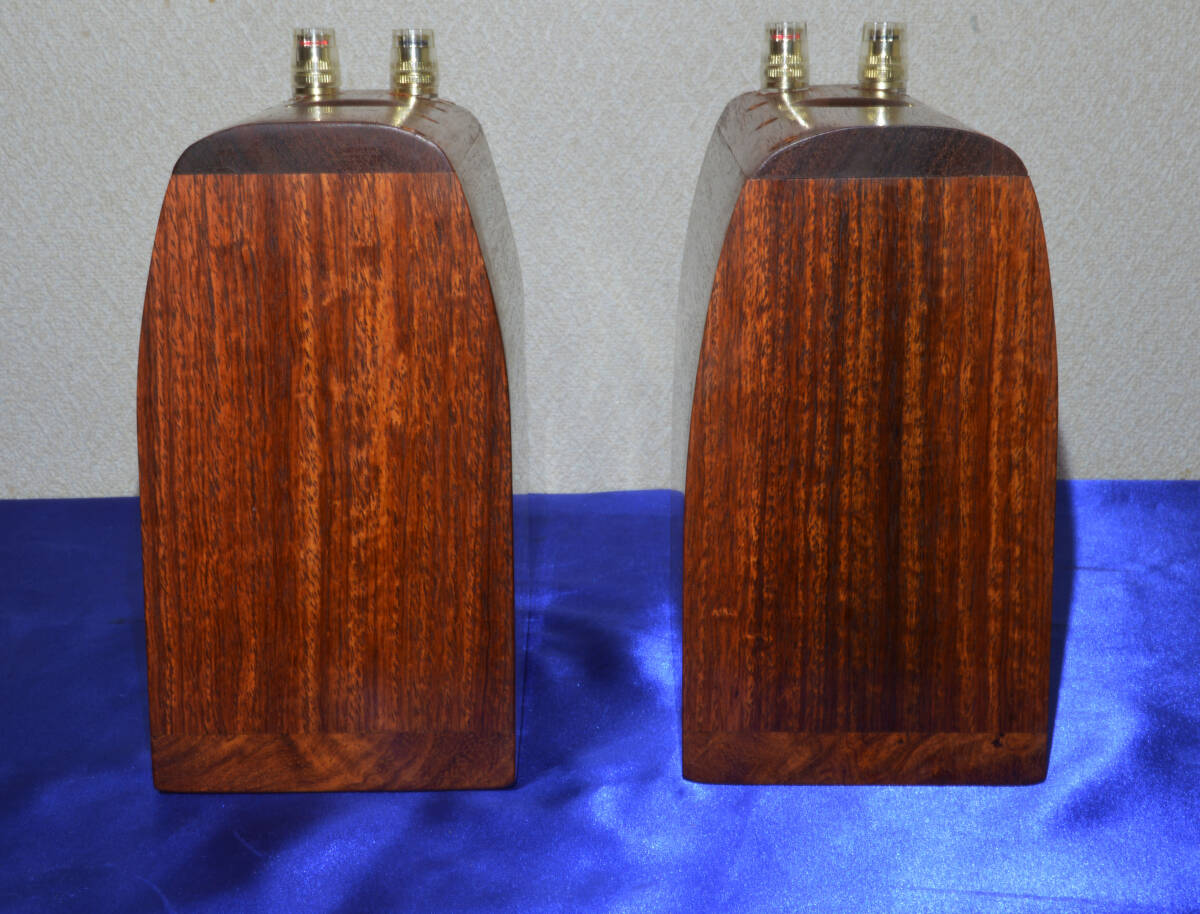

ボックス後方をラウンド形状とし定在波の減少と外観の向上を図っています。又、バッフル板には高価な花梨の瘤材を使用しています。特に今回使用した板は、不動明王の火焔光背のような大変希少な美しい杢です。世の中にこういう呼び名があるかは？ですが勝手に【火焔杢】と名付けました。
バッフル以外の材料も全て花梨の無垢材です。仕上げも特に丁寧に

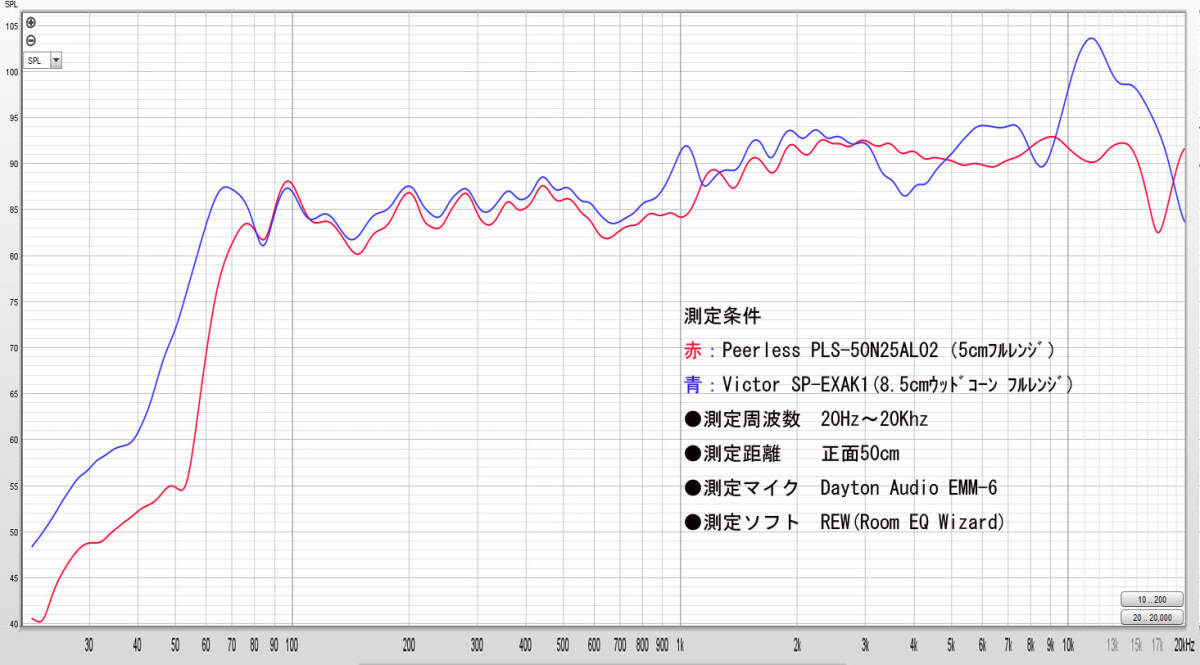

オイルフニュッシュの後に入念な磨きをかけて光沢を出しています。音の傾向としては、メリハリのあるとても定位のよい音質です。ちなみに、銘機の誉高いビクターの８．５ｃｍウッドコーンフルレンジＳＰ－ＥＸＡＫ１【画像８】と周波数特性を比較した周波数特性を【画像９】にアップしております。定在波の多い部屋での測定ですが、同じ条件下の測定ですので比較参考にはなるかと思います。
※同じ模様の瘤材は入手できないのでできるだけ同等の瘤材を使用します。

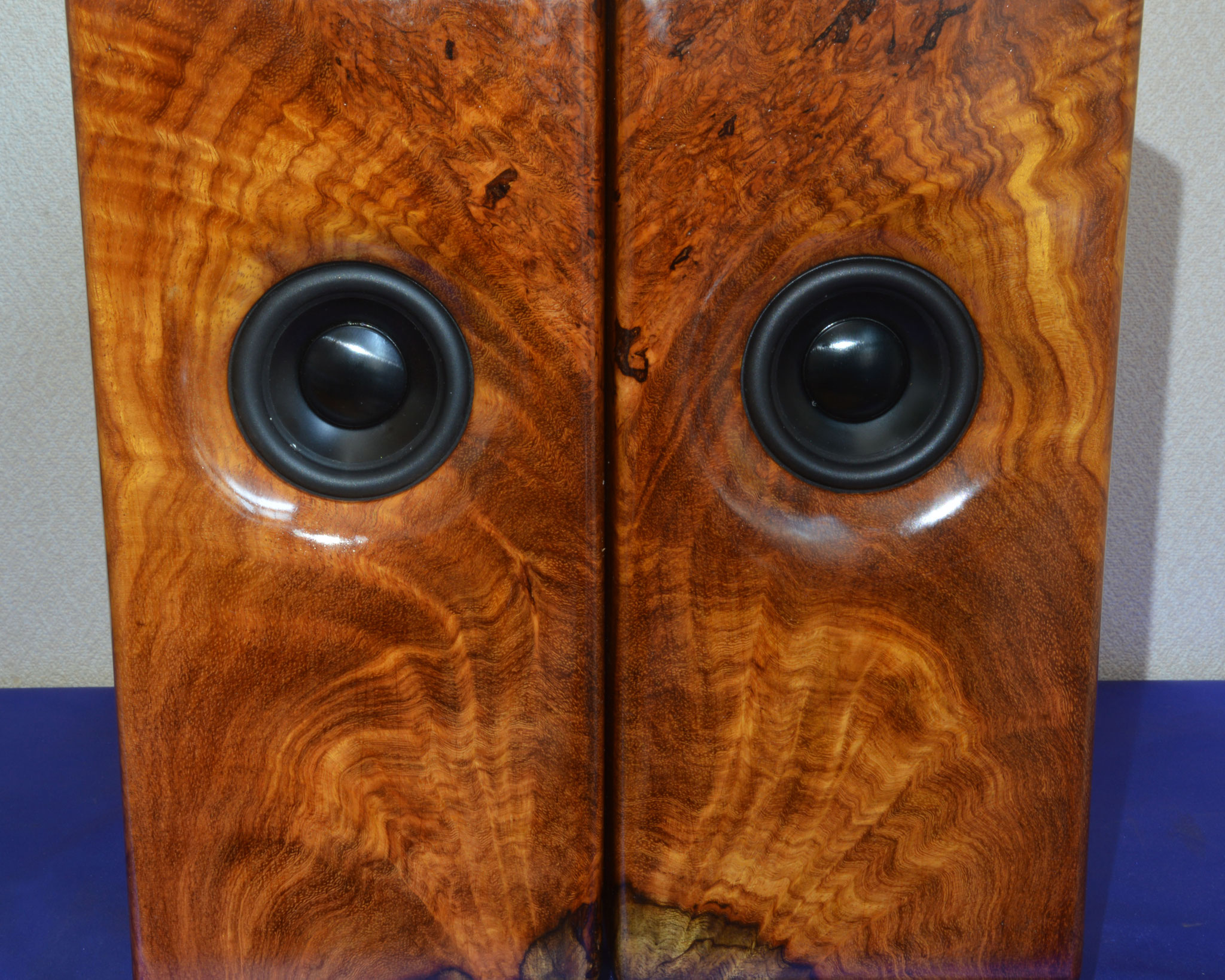

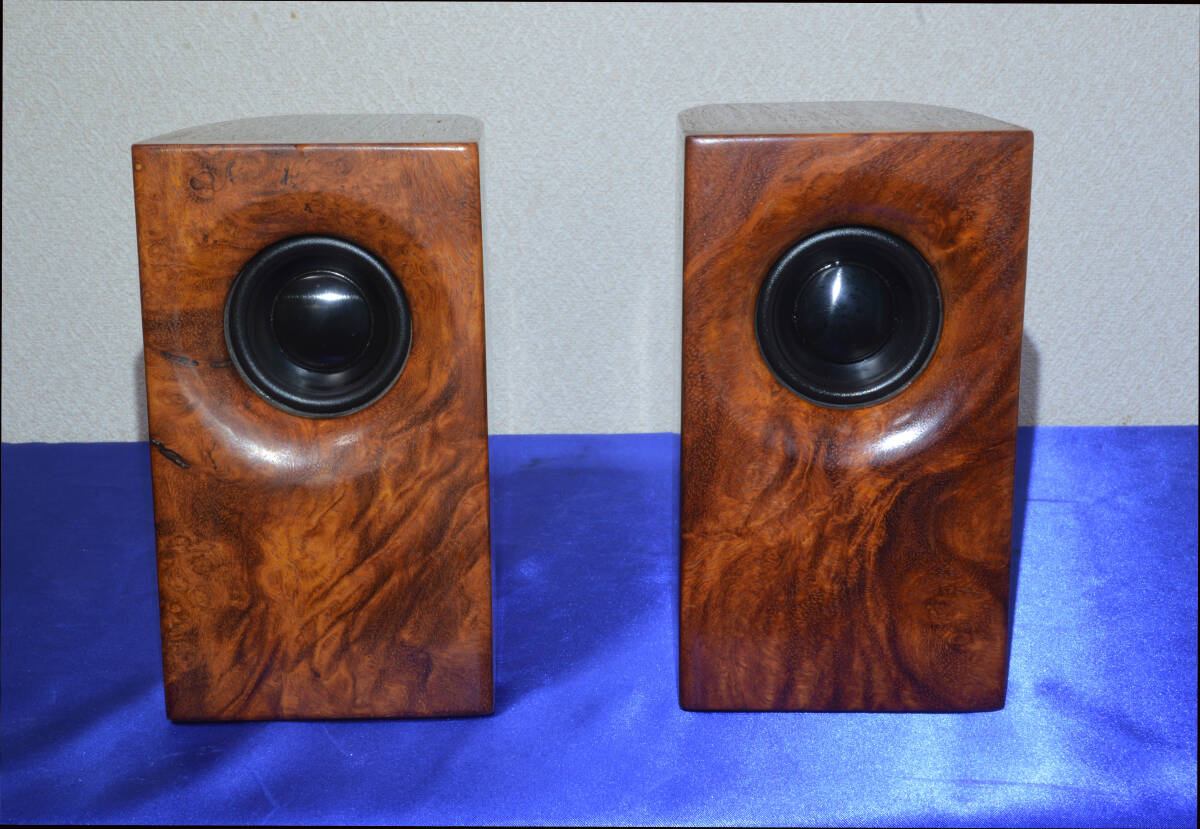

製品No F-5 62mmフルレンジ （参考価格80,000円 ペア）
2.5インチ(62mm)フルレンジスピーカーの出品です。
本作品を製作したいきつは、とても魅力的な杢を有する花梨瘤材を見つけて魅了されこの素材をバッフル面に採用した作品を製作してみたくて値ははりましたが買い求めました。

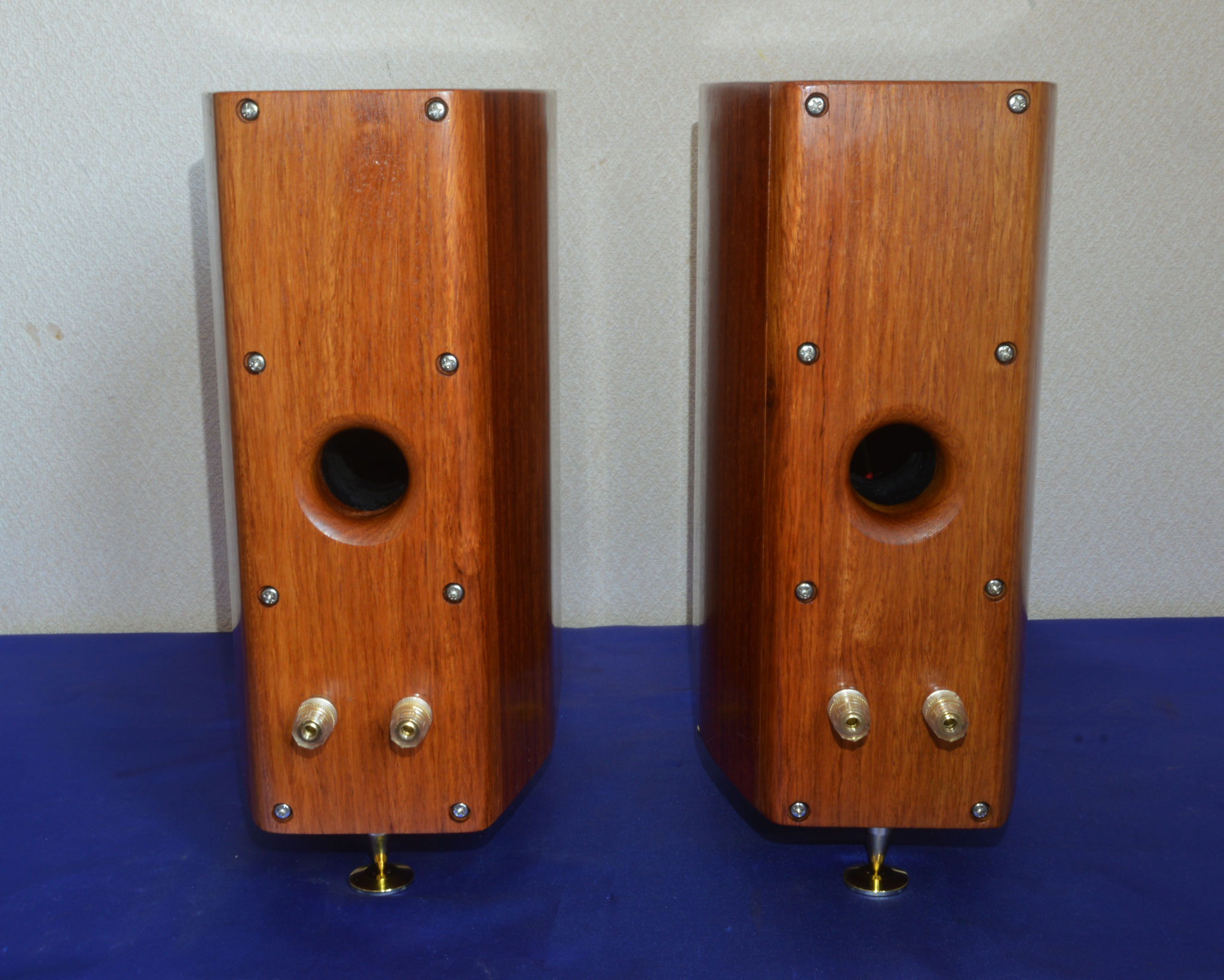

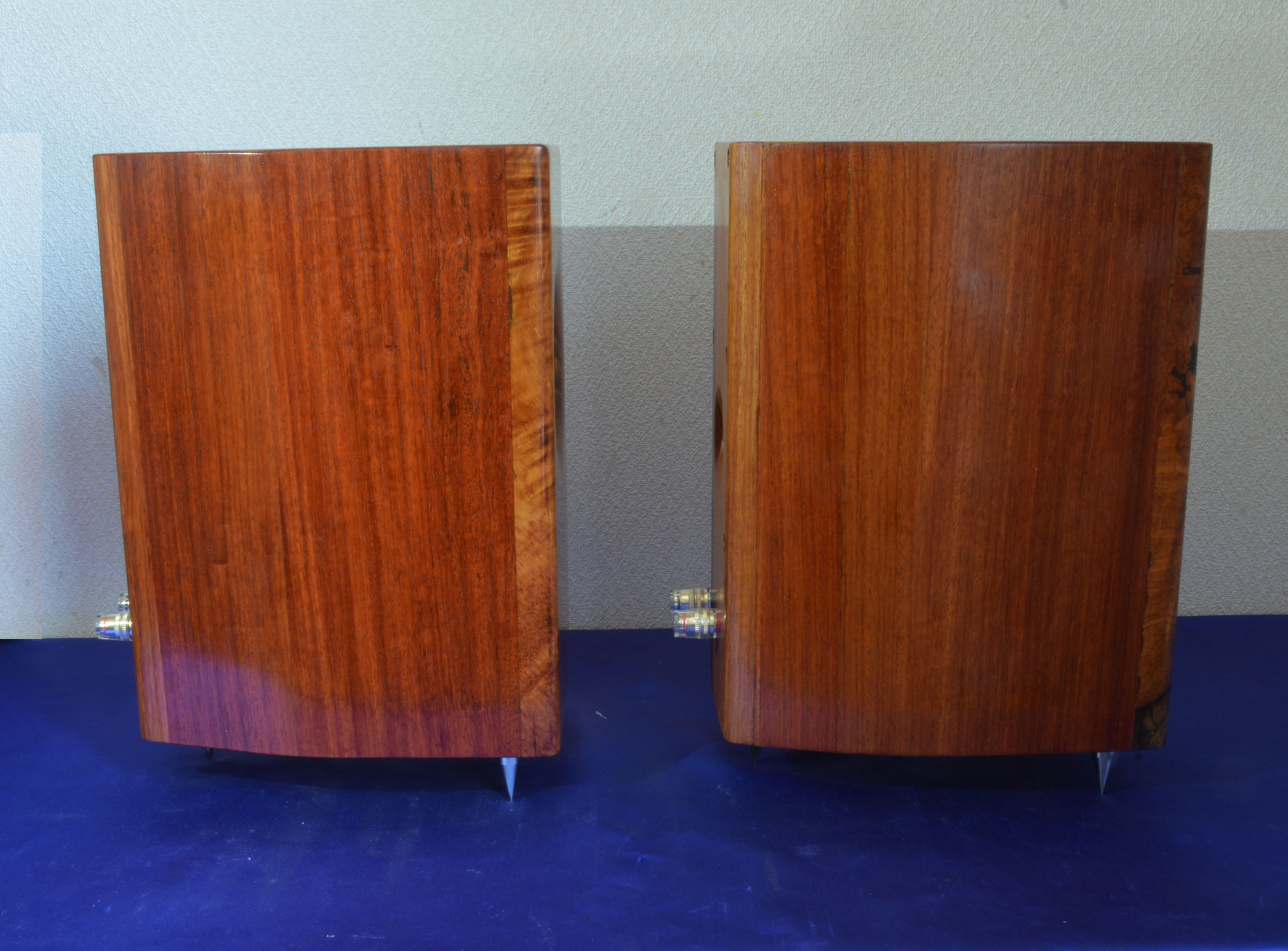

よって、バッフルの寸法は素材が無駄なく最大限に生かされる大きさとしました。そこから容積を求め、ユニットを選択しました。 高音質で見栄えもよく寸法的にもユニットがあまり主張しすぎないよう小型のものを選択した結果、音質も定評のあるピアレス PLS-P83098を採用しました。BＯＸの形状はただの四角い箱では面白くないので加工の手間はかかりますが後部を絞り六角形としゆるやかなＲで繋いでいます。本品の材質はバッフル以外も全て花梨の無垢材から製作しています。
仕上げは高級アコスティックギターに用いられるシェラックという天然素材の塗料で仕上げています。特にバッフル面は本作品のキモですので入念に仕上げております。通常、花梨の瘤材は葡萄のふさのような葡萄杢が多いのですが、本品は天空を彩るオーロラーのような躍動を感じる希少な杢の瘤材です。本品は音を聴くだけの道具でなく、工芸品としての存在も主張してくれるものと思います。
音質については出品者の主観にはなりますが、実に澄み切った曇りのないクリアーな音です。音の雑味がないので長時間でも心地よく聴いていられます。参考までに周波数特性を【画像９】にアップしております。概ね６５Hzから２０ＫＨｚまでほぼフラットな良好な特性です。Ｒ／Ｌの特性もよく揃っています。
低域も全く不足はなく、とてもバランスのとれた音楽を奏でます。

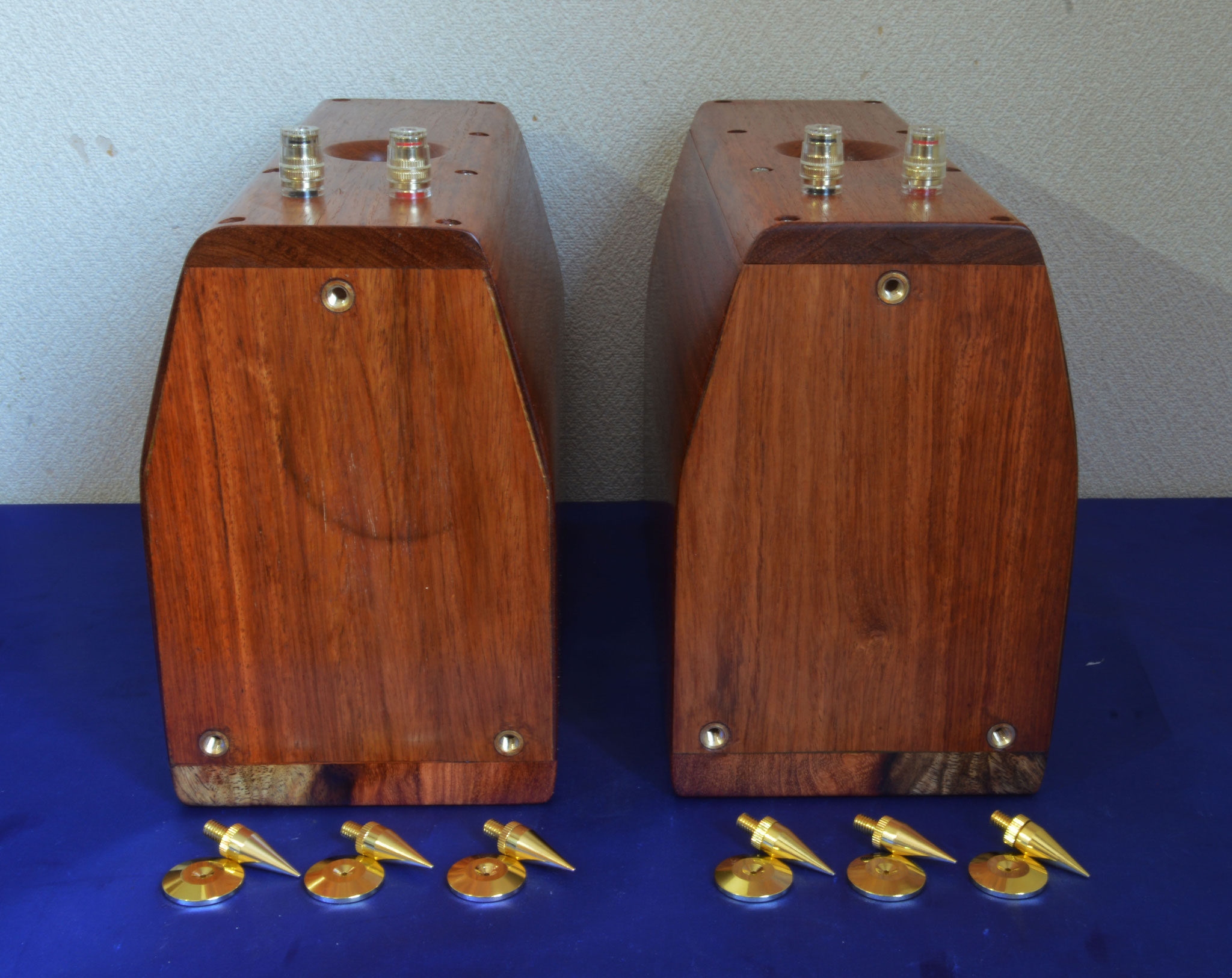

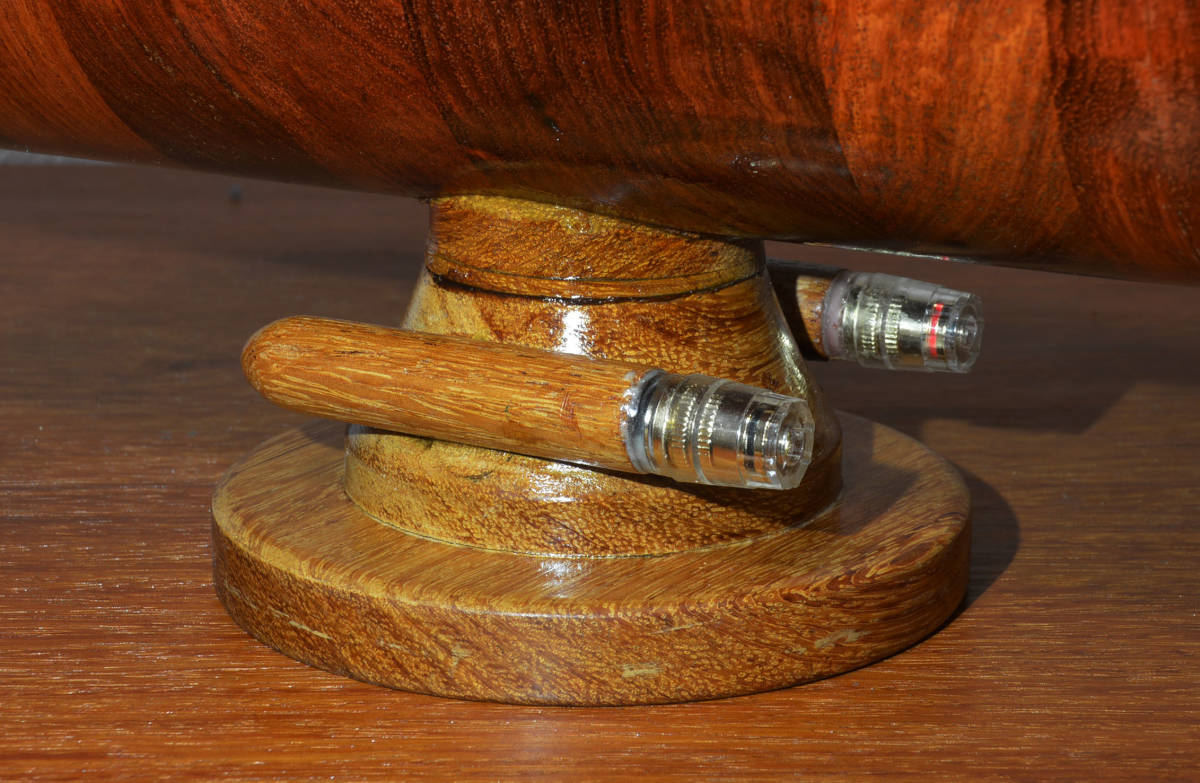

底面のスパイクは各スパイ毎に高さの微調整(概ね±2mm程度)ができます。又、取り外しができるので【画像８参照】外してお好みのインシュレータを使用することもできます。
※同じ模様の瘤材は入手できないのでできるだけ同等の瘤材を使用します。

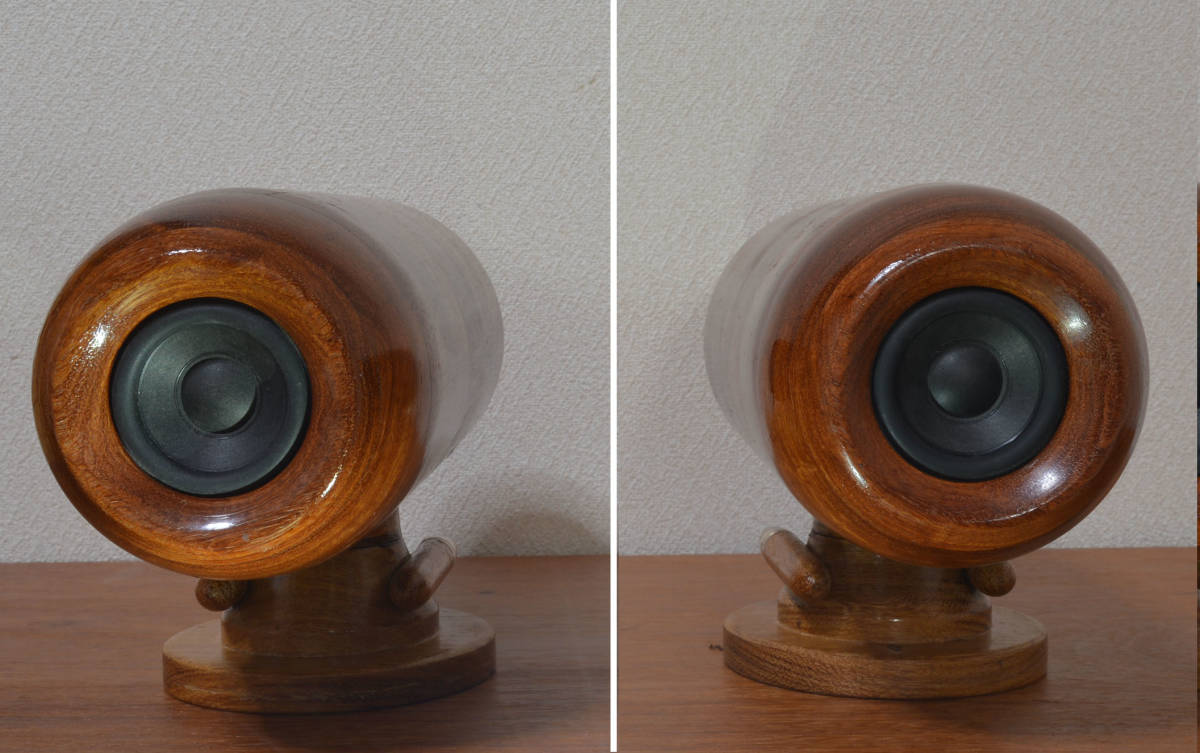

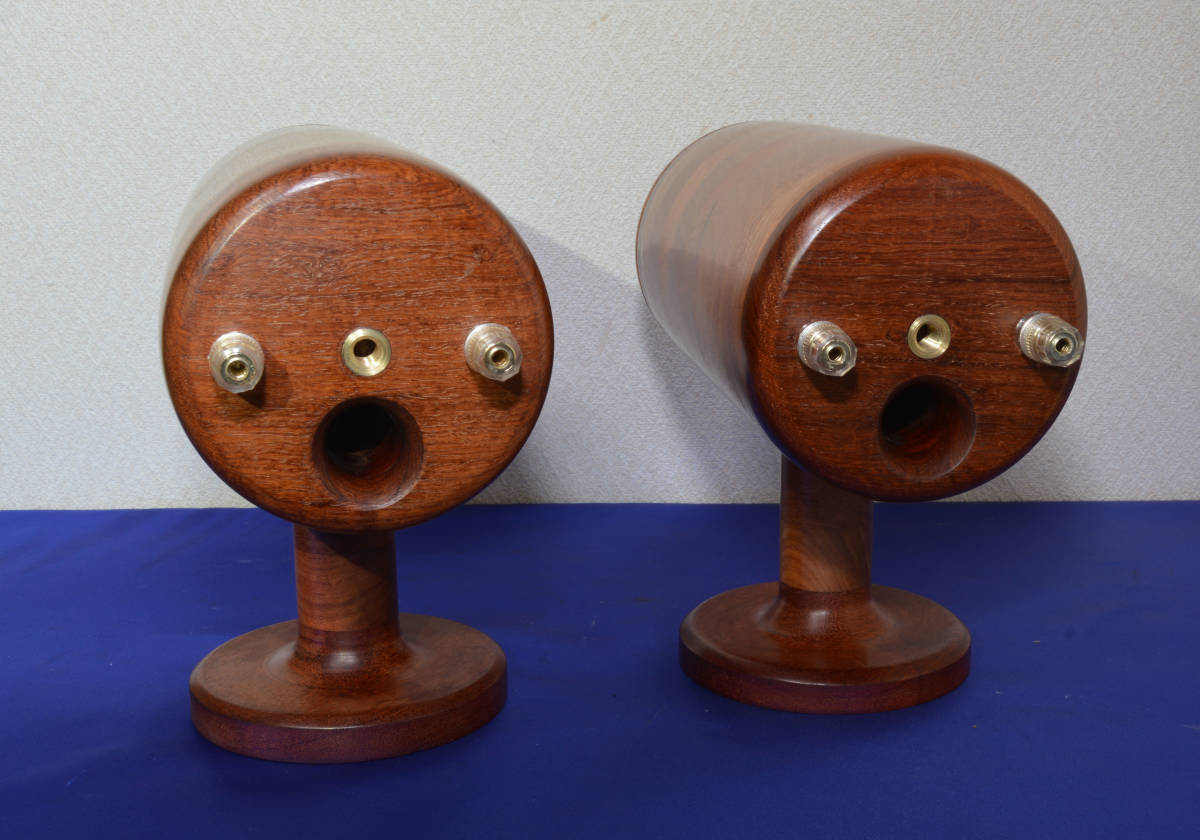

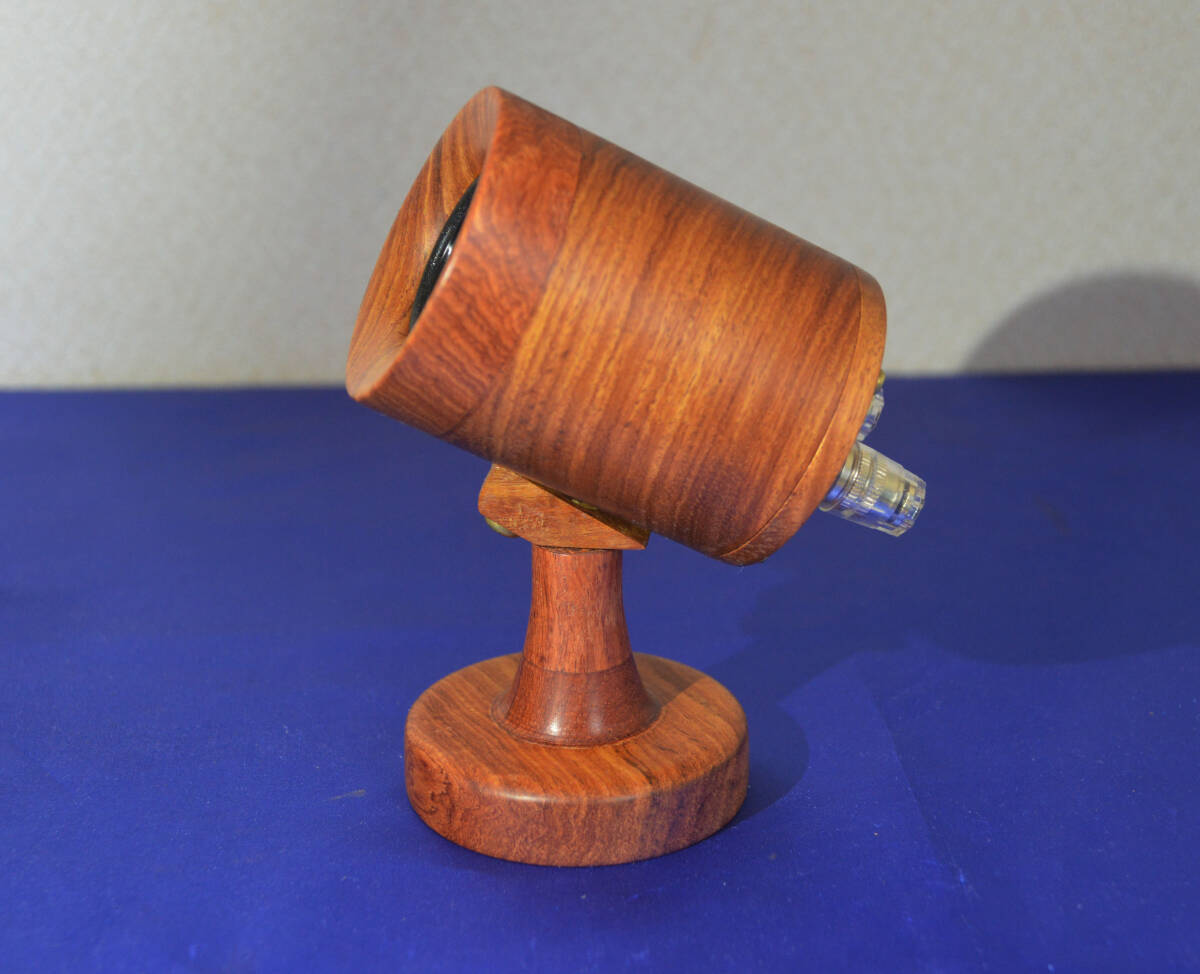

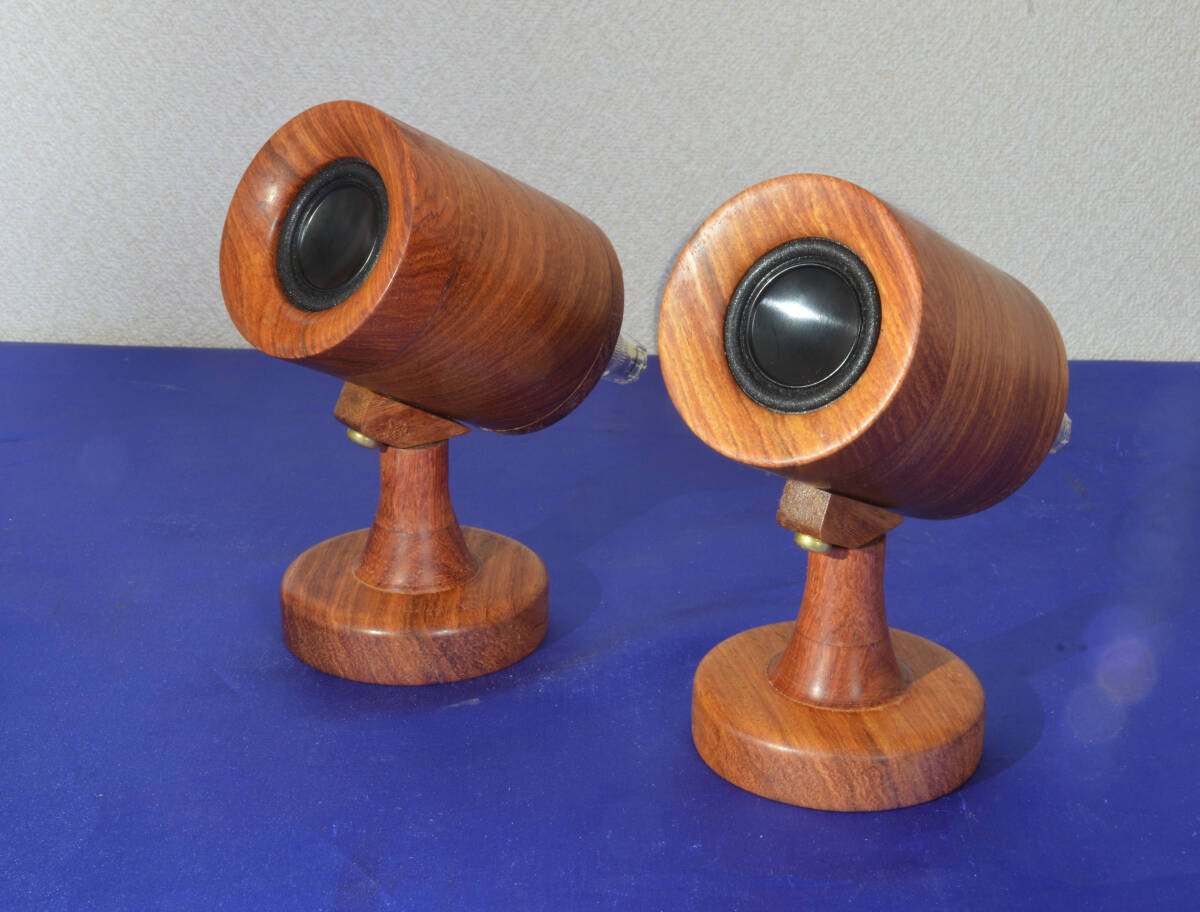

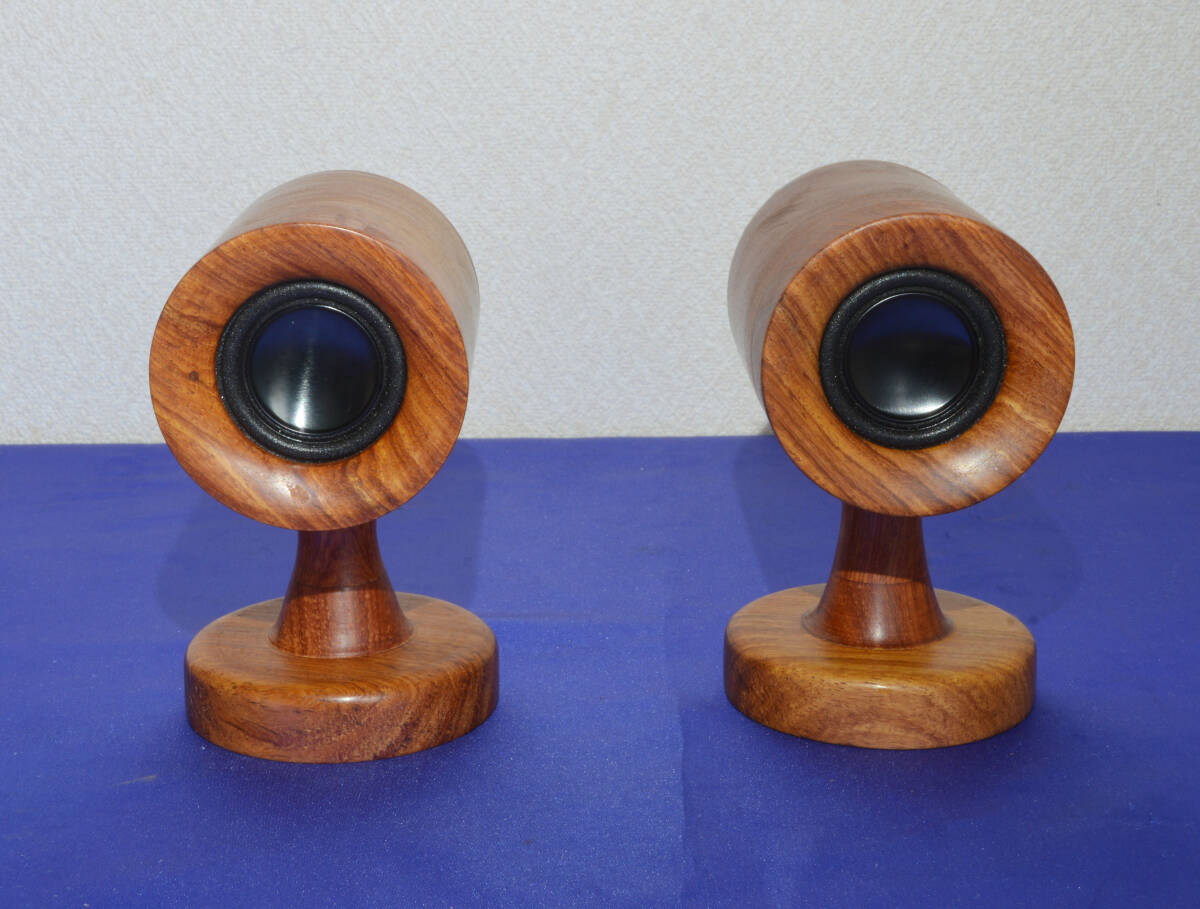

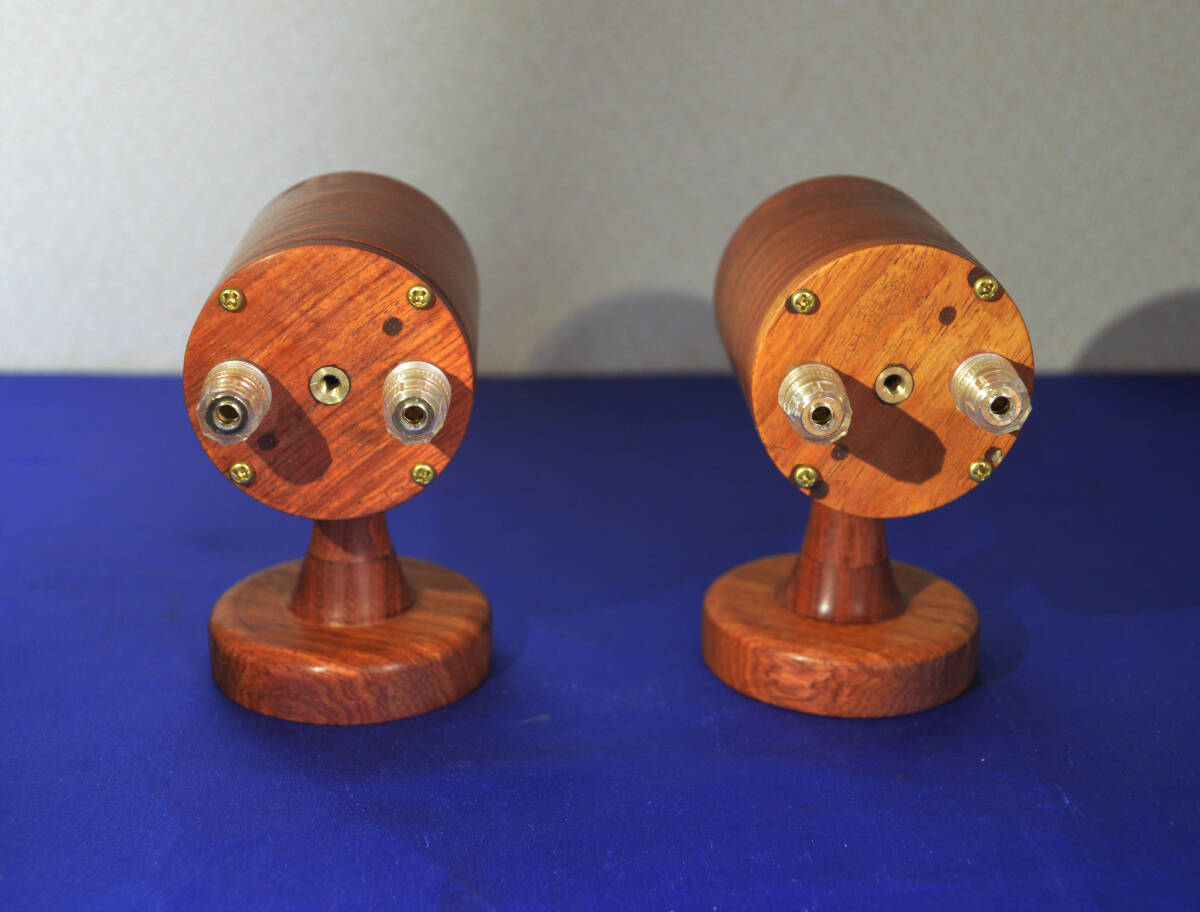

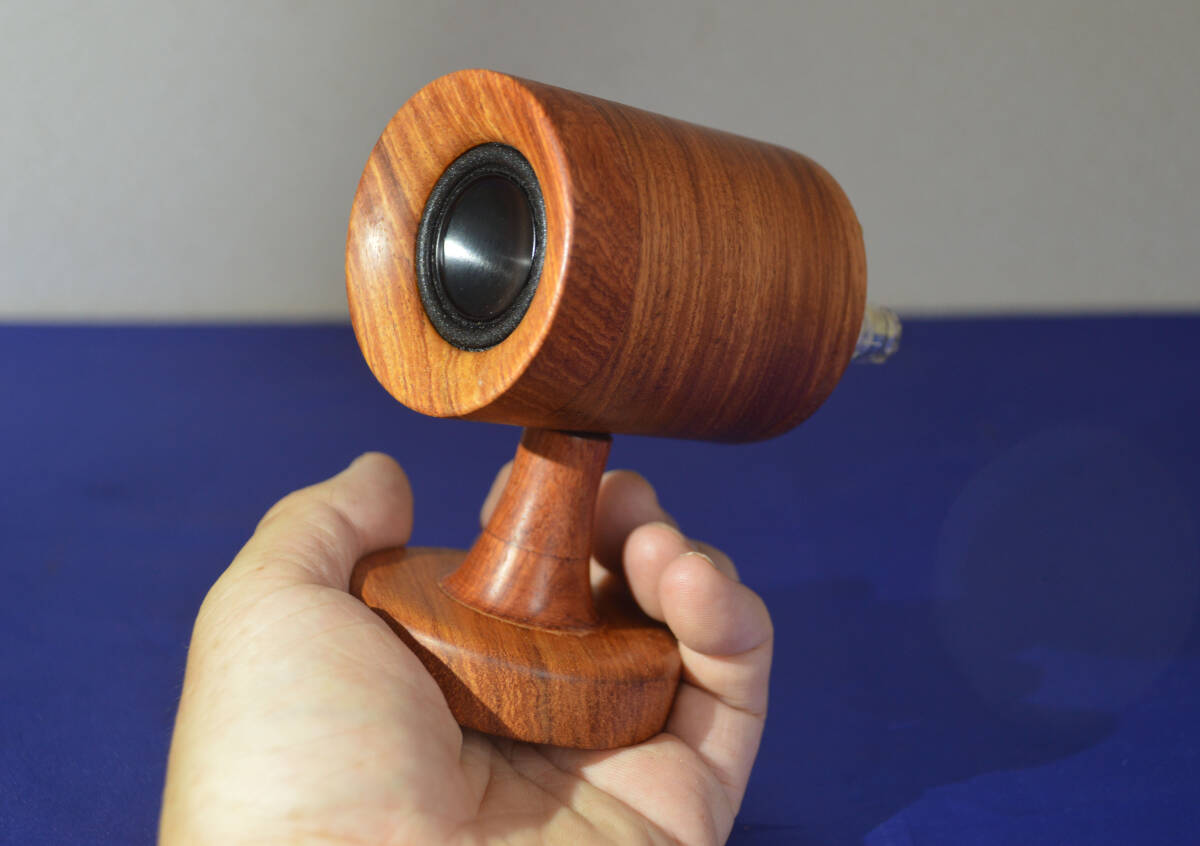

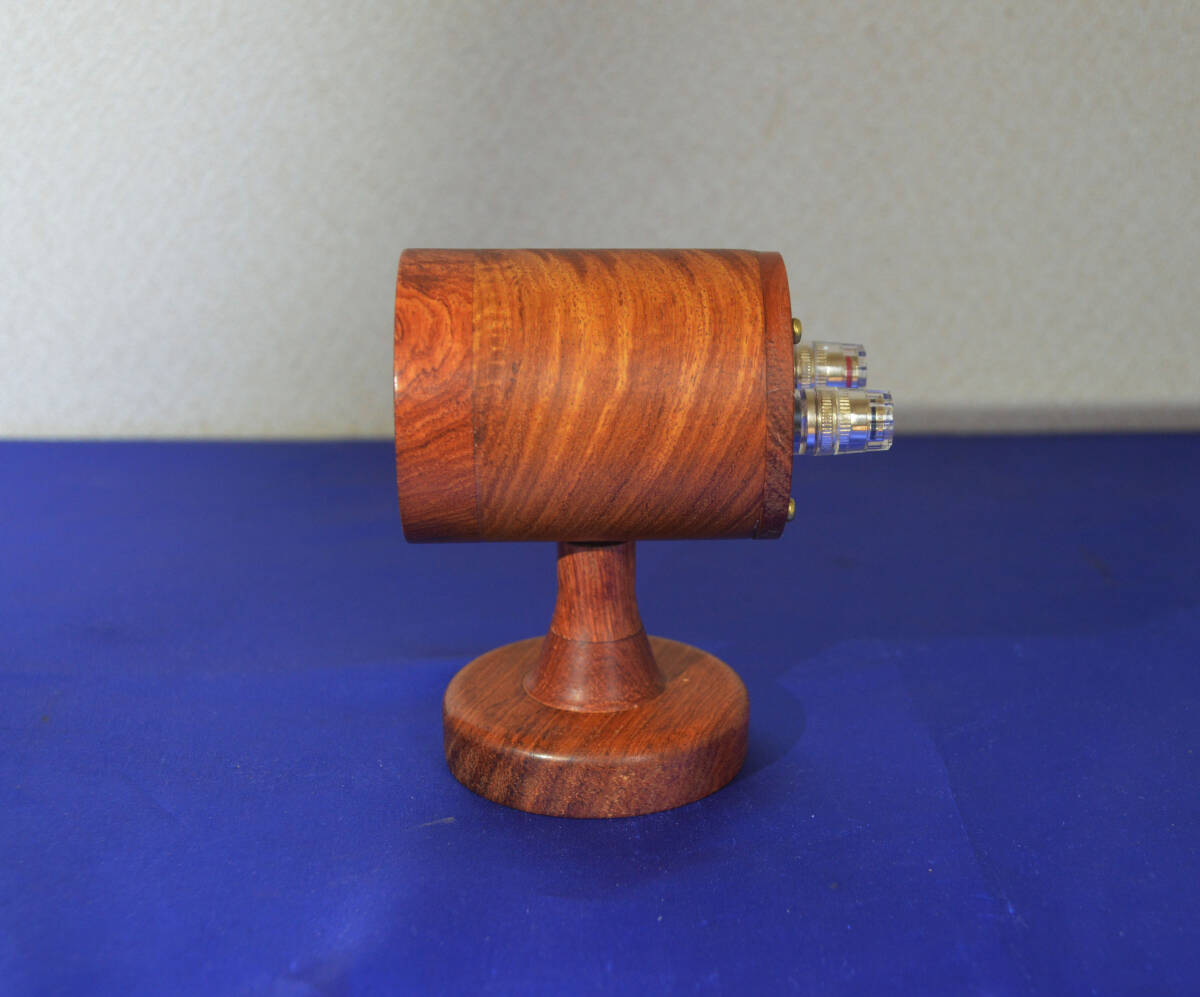

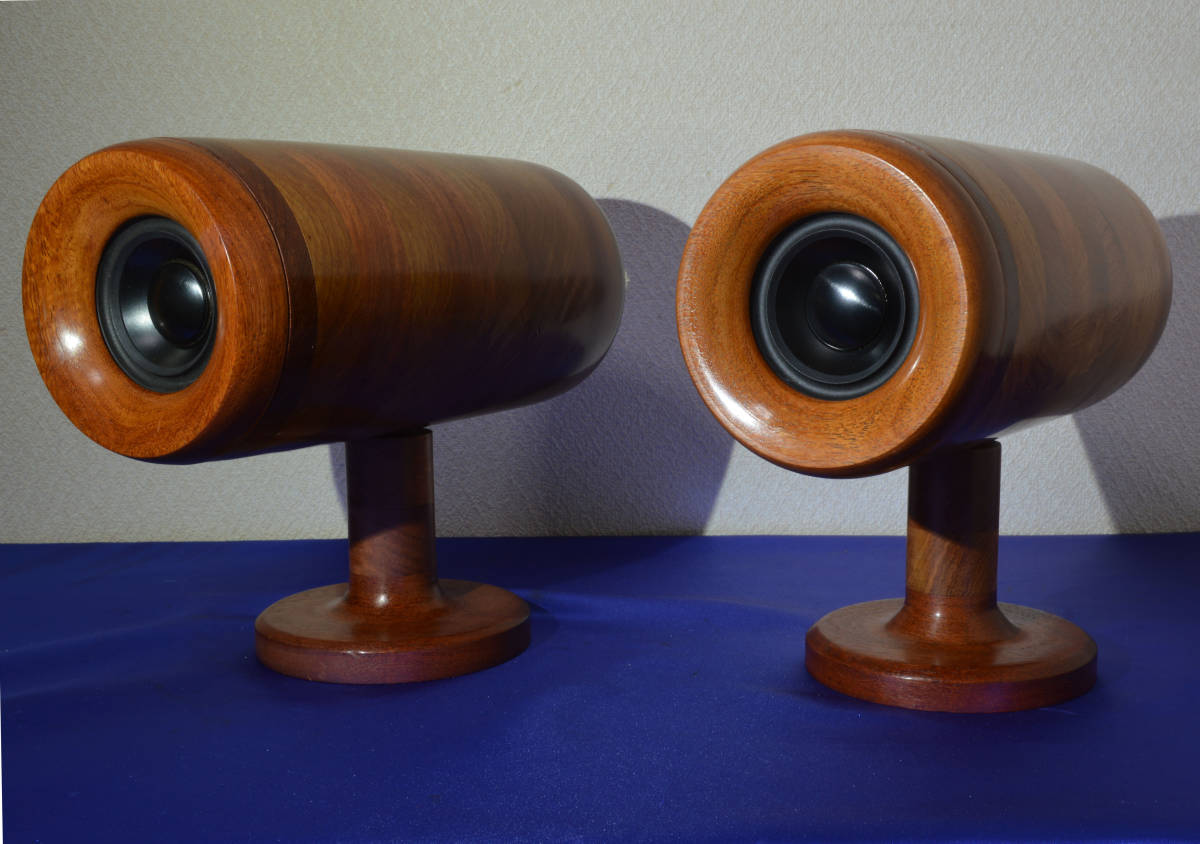

製品No F-６ 40mmフルレンジ 茶筒型スピーカー （参考価格15,000円 ペア）

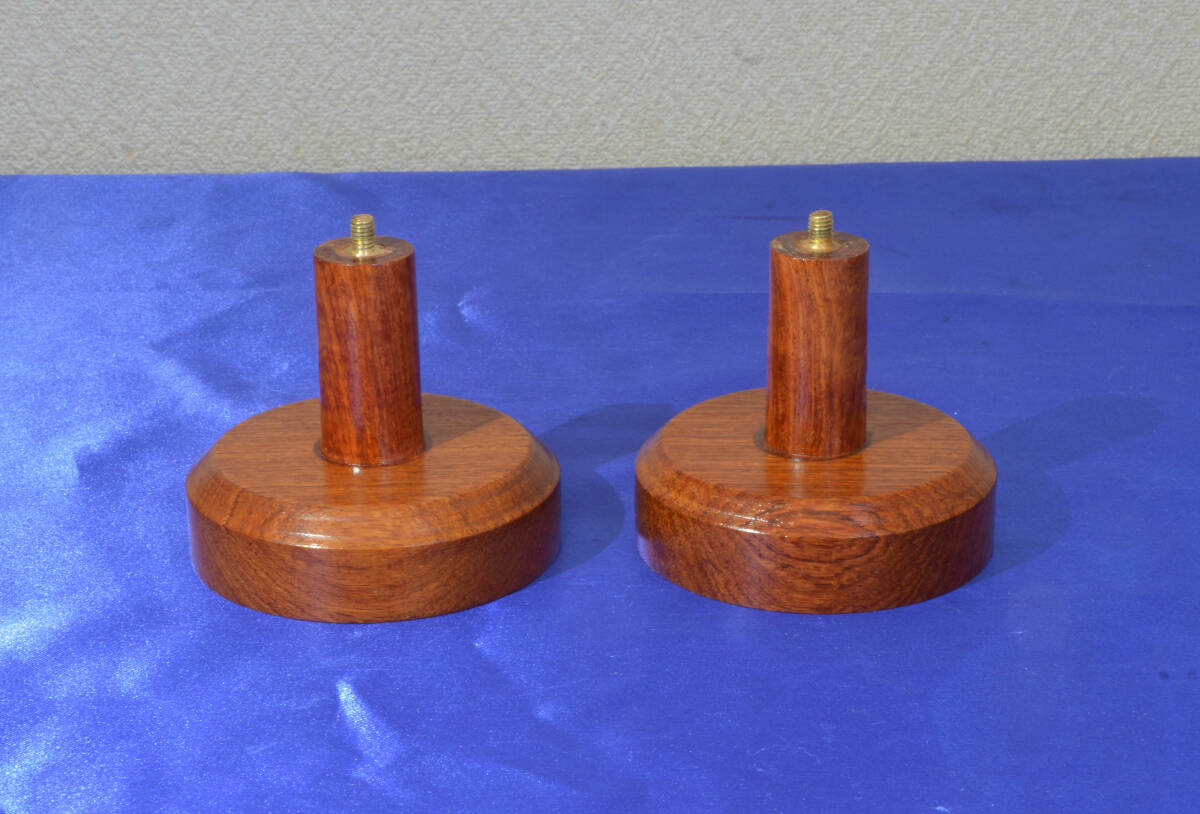

１.5"（40mm）フルレンジユニットを使用した茶筒型のミニスピーカーです。専用のスタンドもお付けします。
本スピーカーユニットは、１．５インチクラスでは音質に定評のあるPｅｅｒｌｅｓｓ PNT-40N25AL02-04を使用しております。
ユニット寸法からくる制約限界近くまで小型化した製品です。
形状は旋盤作業による作りやすさとデザイン面も重視して円筒形の茶筒型としました。

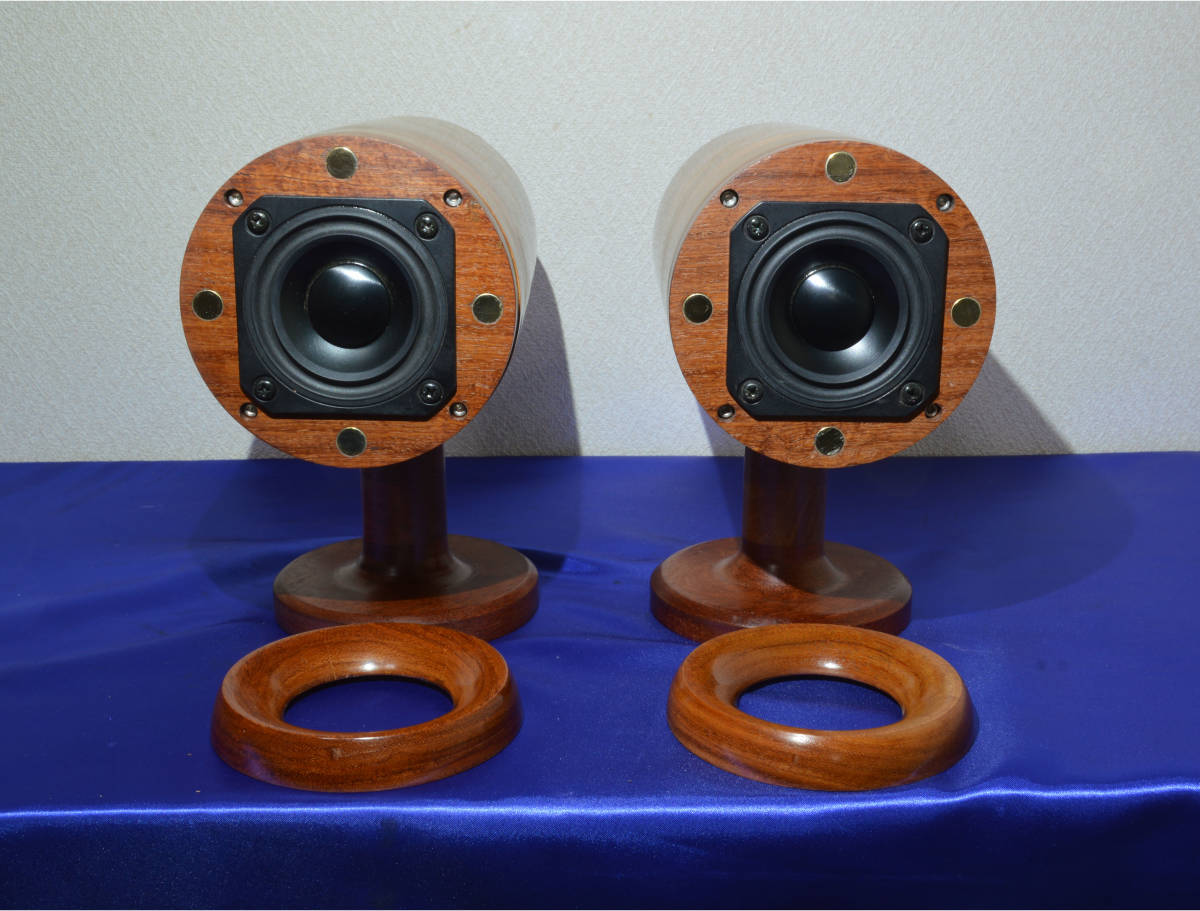

専用のスタンドの取付場所と角度アダプターの併用により
ユニットが正面【画像１】、上方向３０度【画僧２】、上方向９０度【画像３】の３通りの設置が可能です。それぞれの音色や見た目の違いが楽しめます。
音質につきましては、出品者の主観にはなりますが期待以上の音質で特に、バッフル面が極小による点音源のメリットが大きく発揮され抜群の定位とボーカルのリアルさは特筆ものです。

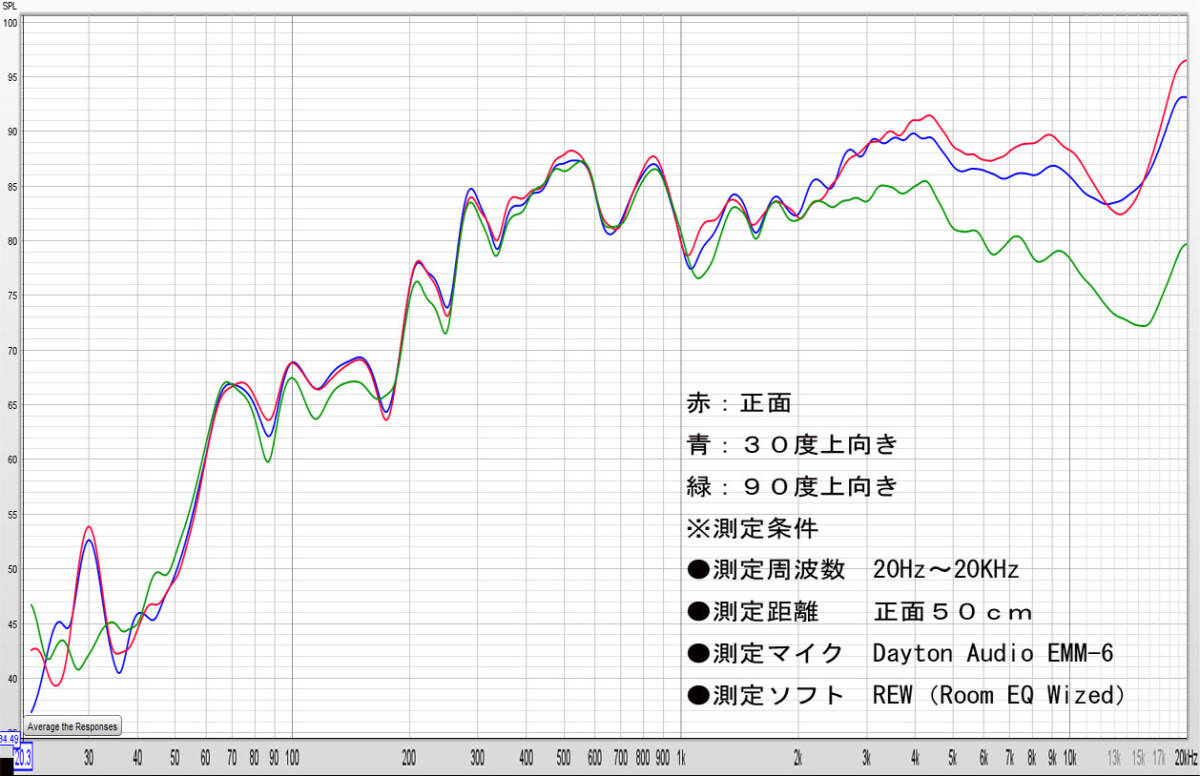

さすが、この大きさですので量感のある低音は望めませんが２００Hz位から実用域の音圧はでておりますのでスカスカという印象はありません。参考までに３通りの設置状態での周波数特性を【画像１０】にアップしておきます。

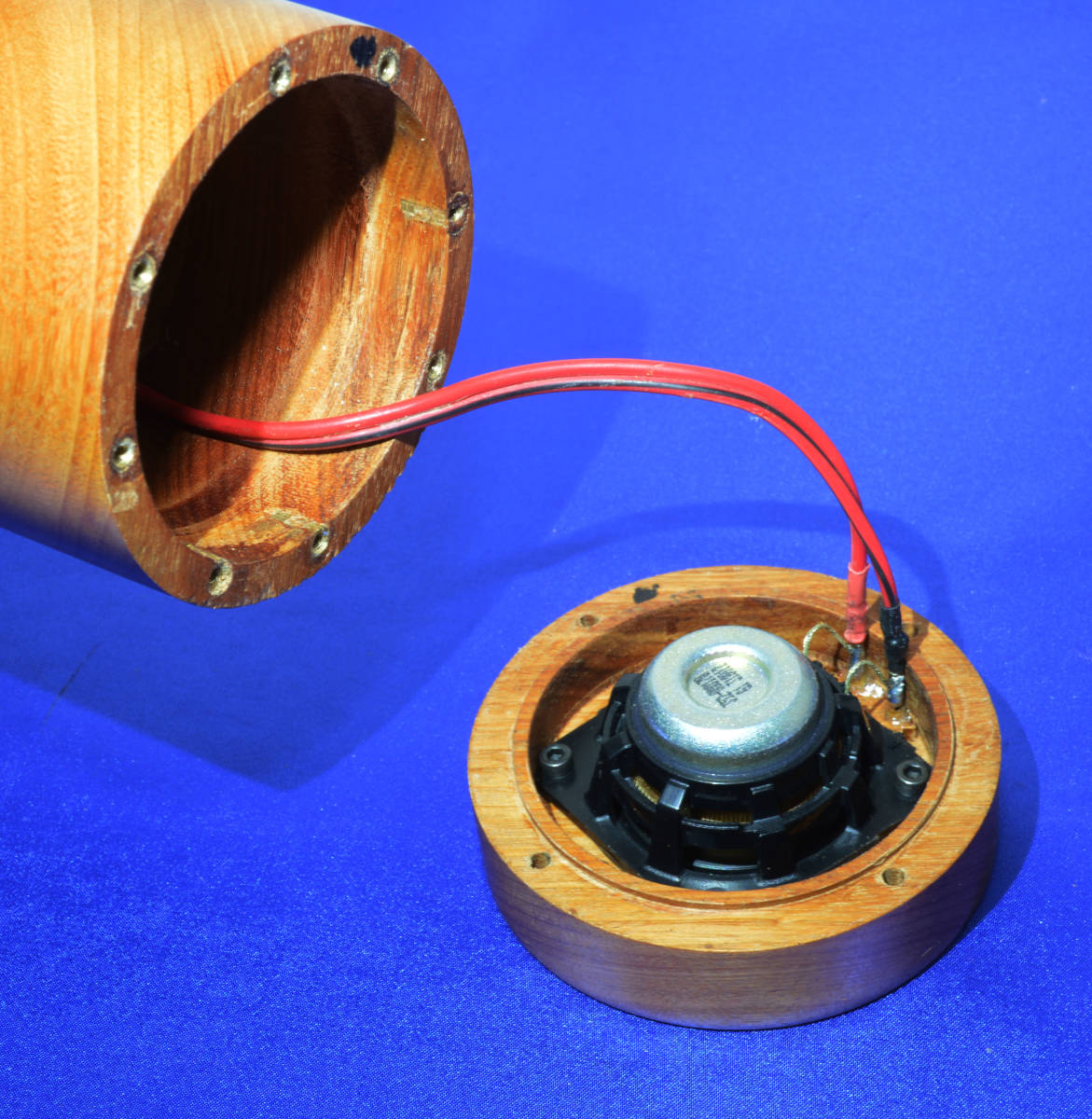

超小型でどこでも設置できるスピーカーであり、何処に置いても場所的にもデザイン的にもそう違和感はないので ＰＣやＴＶのモニターとしての用途以外にも小型のBluetoothアンプと組み合わせていただけれれば寝室や書斎、キッチンなどへの設置や旅行のお供など、その用途は多岐にわたります。材料は全て花梨の無垢材を円形に加工して内部をくりぬき貼り合わせてして製作しています。仕上げは蜜蝋系のワックスでのオイルフィニッシュです。

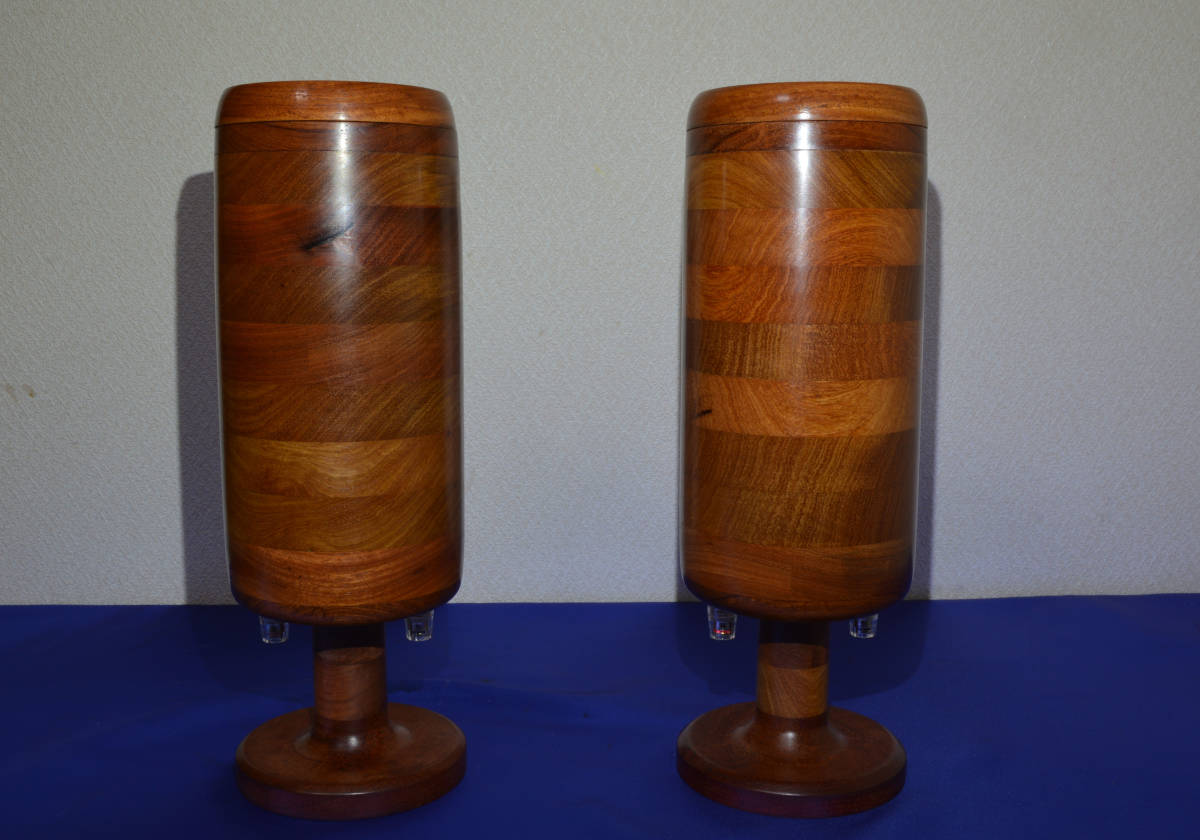

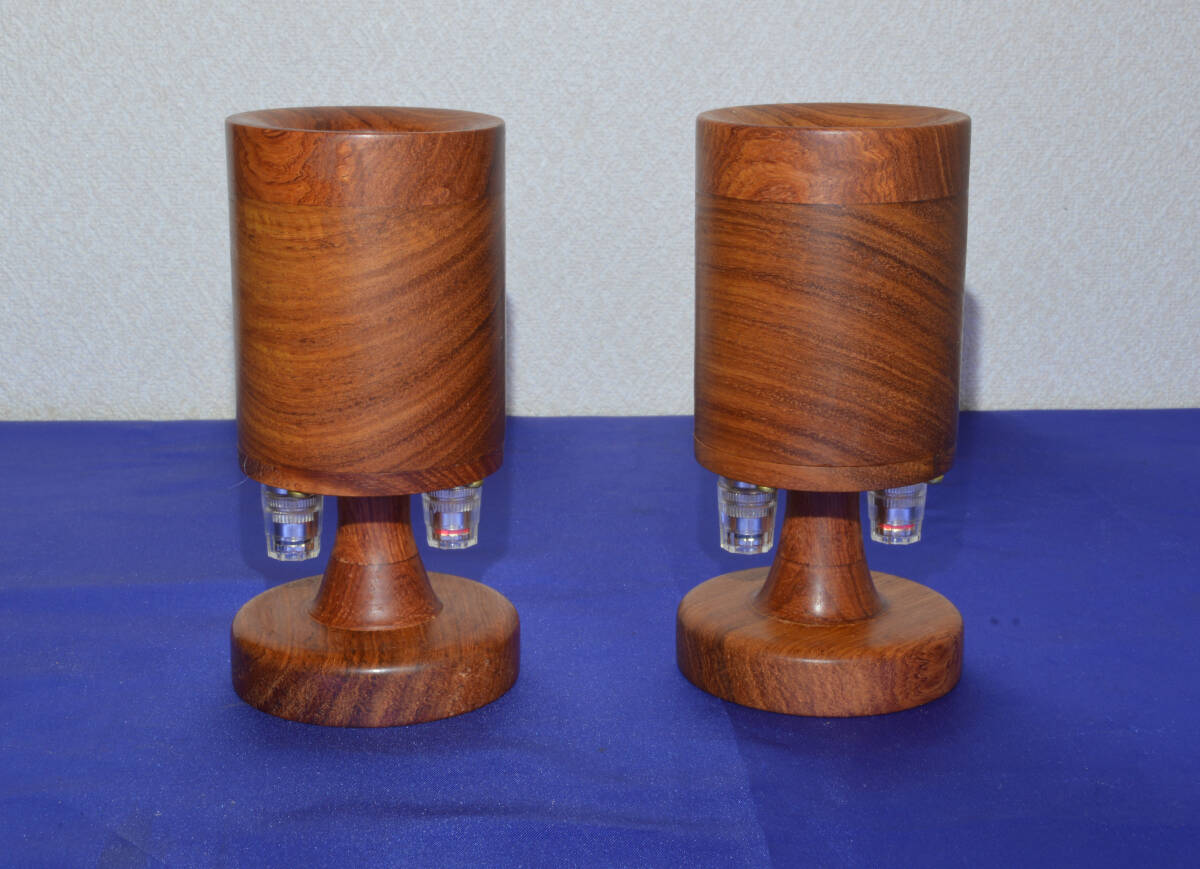

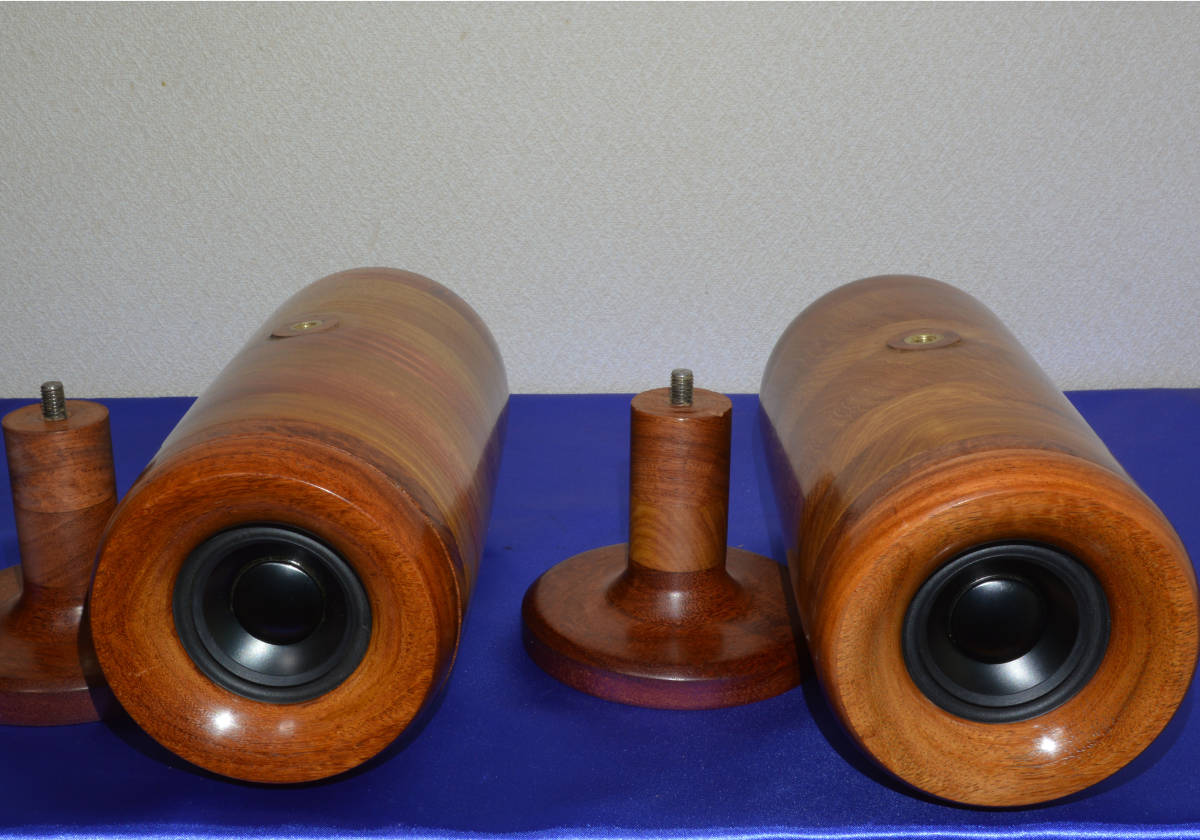

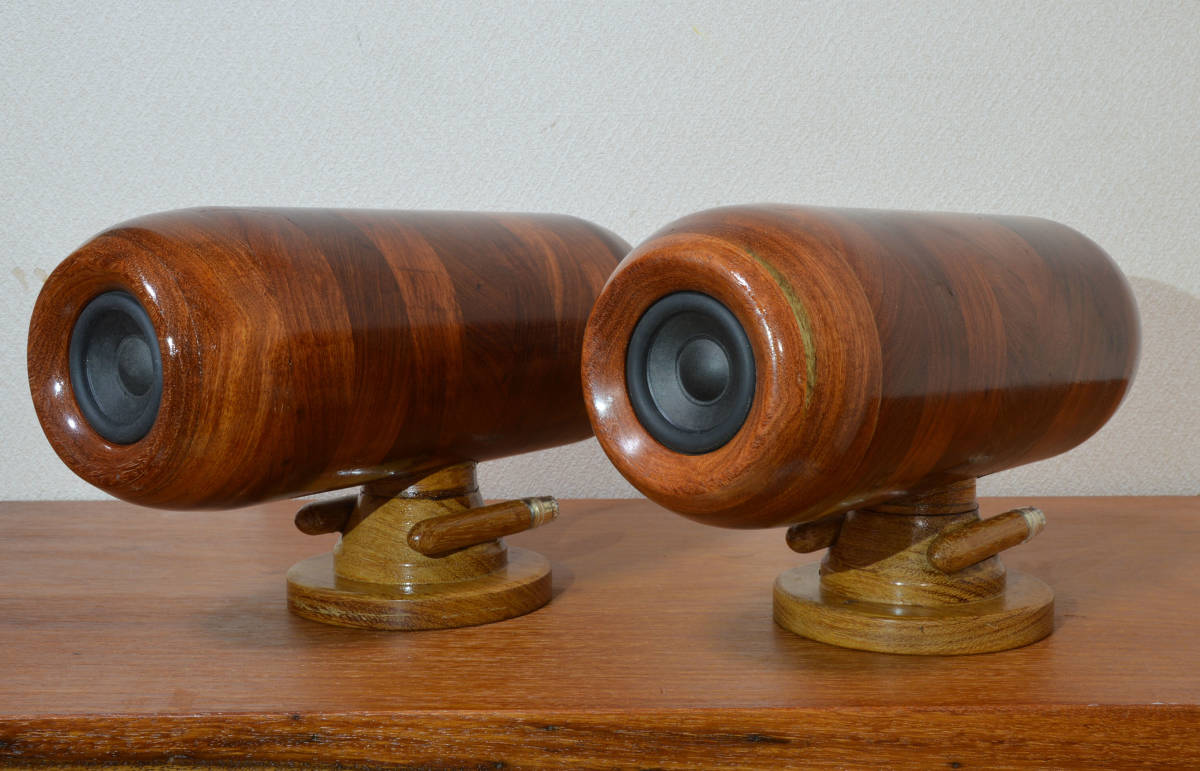

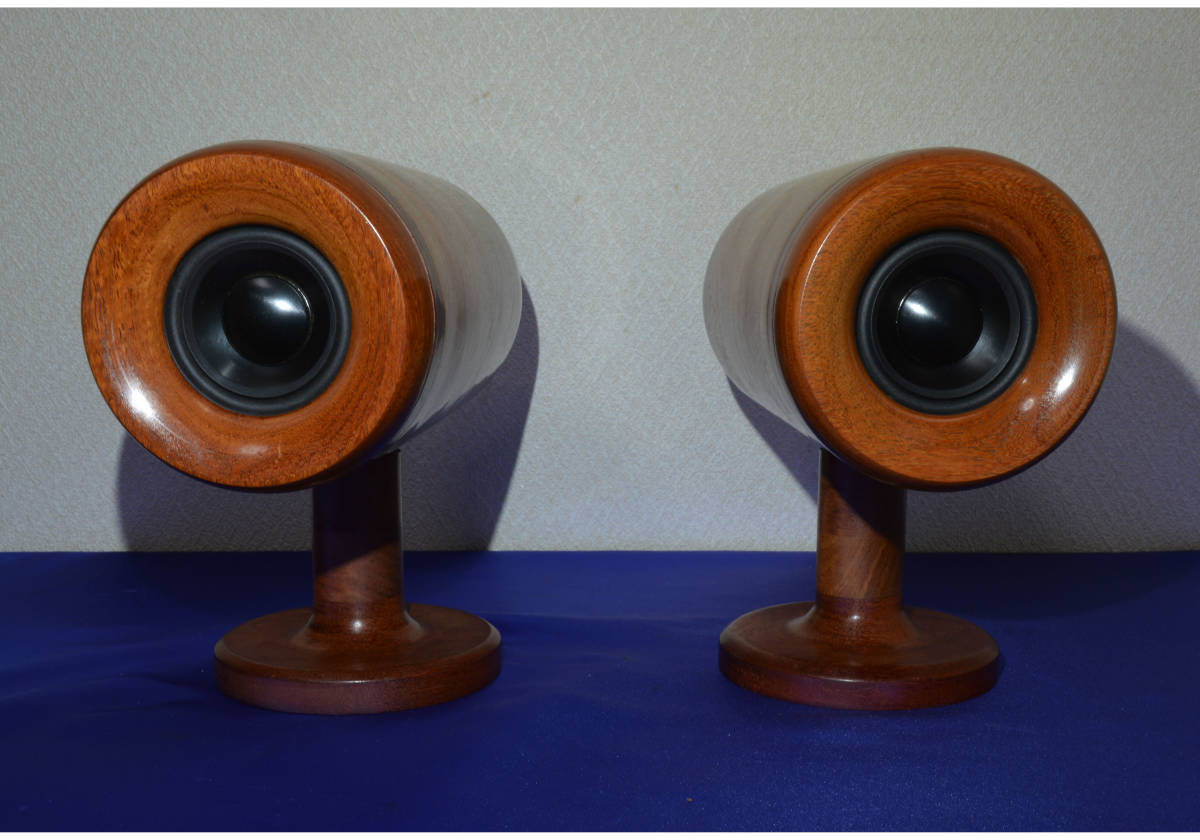

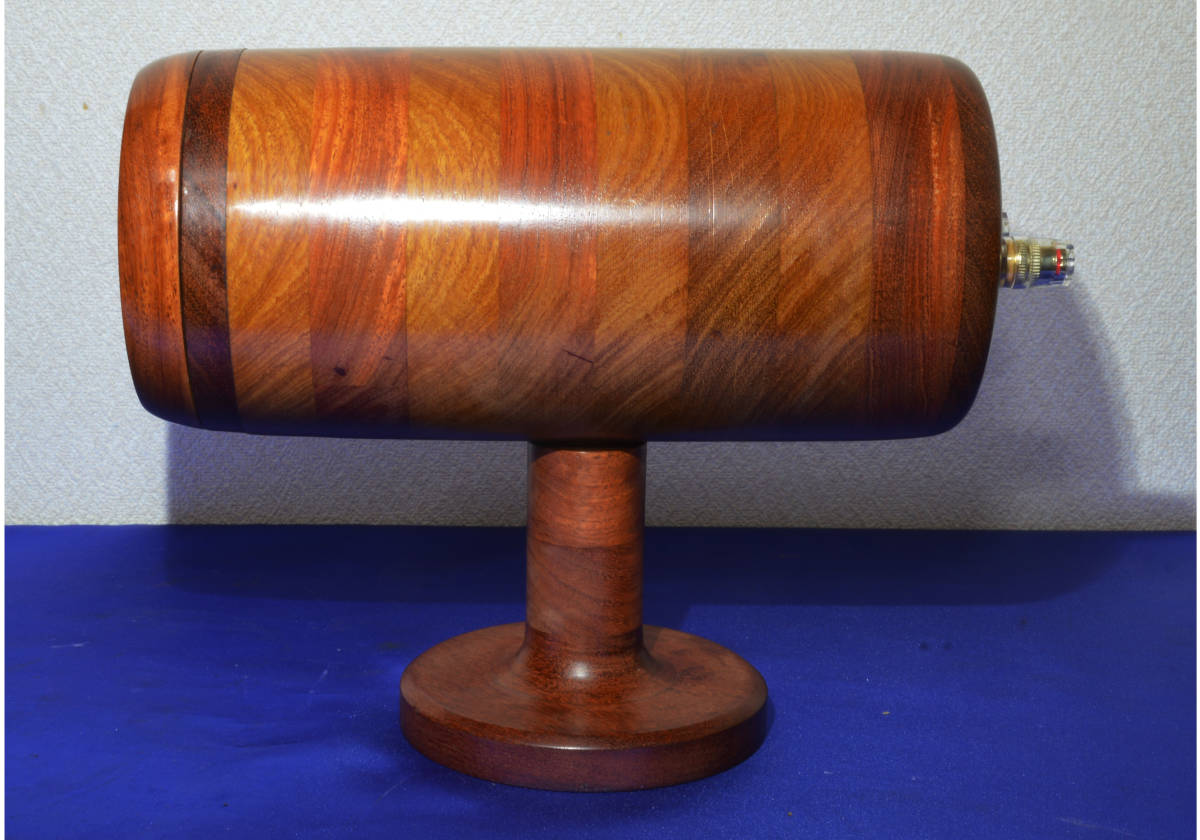

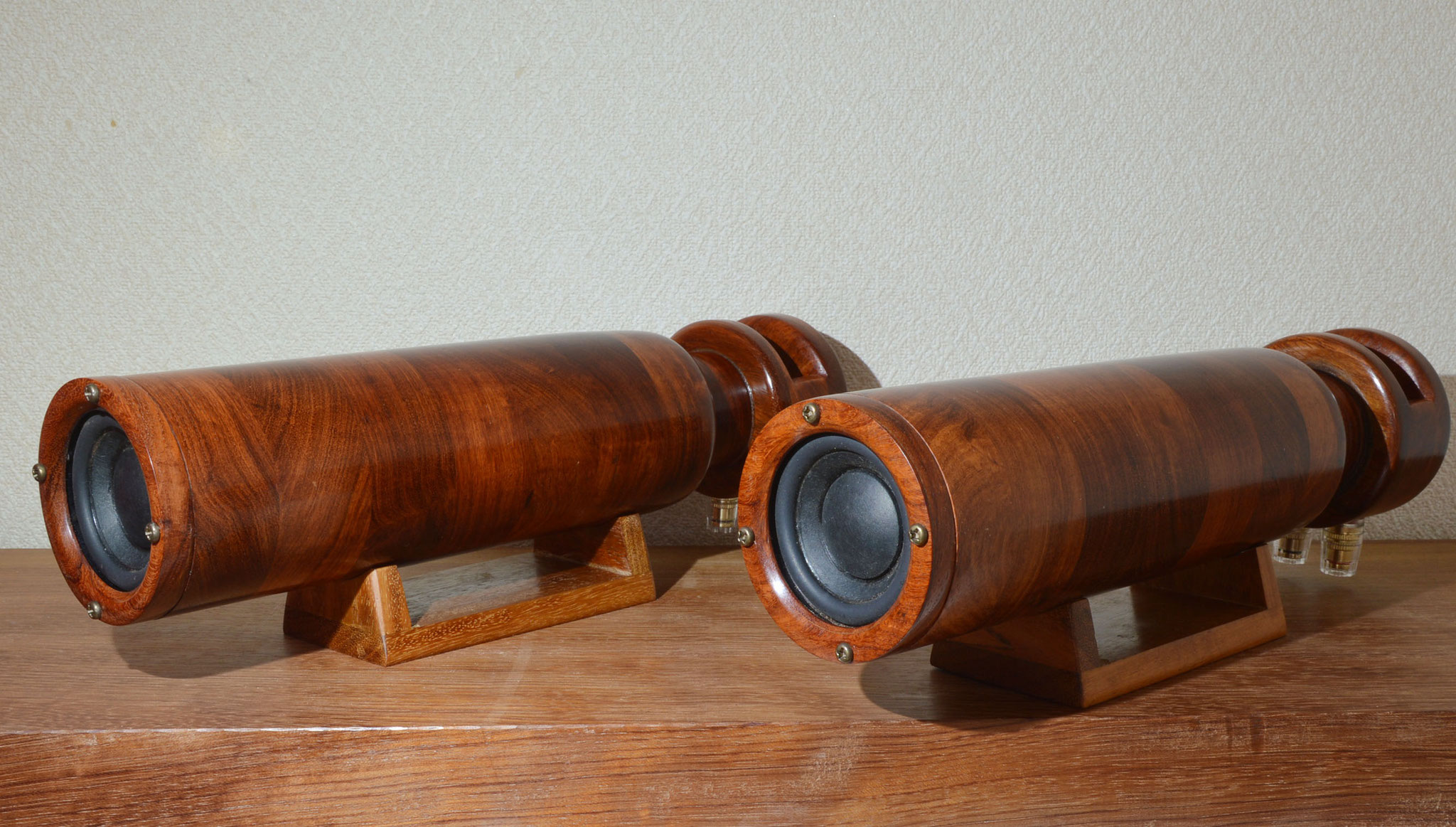

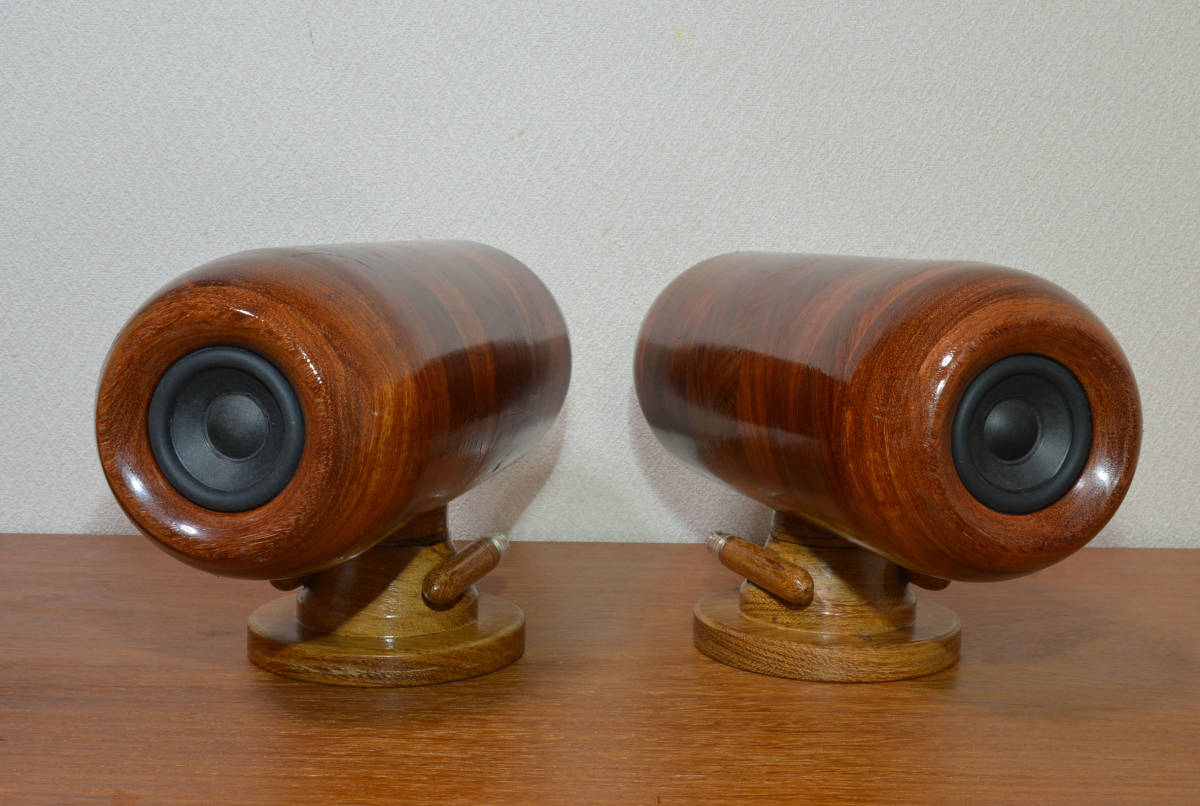

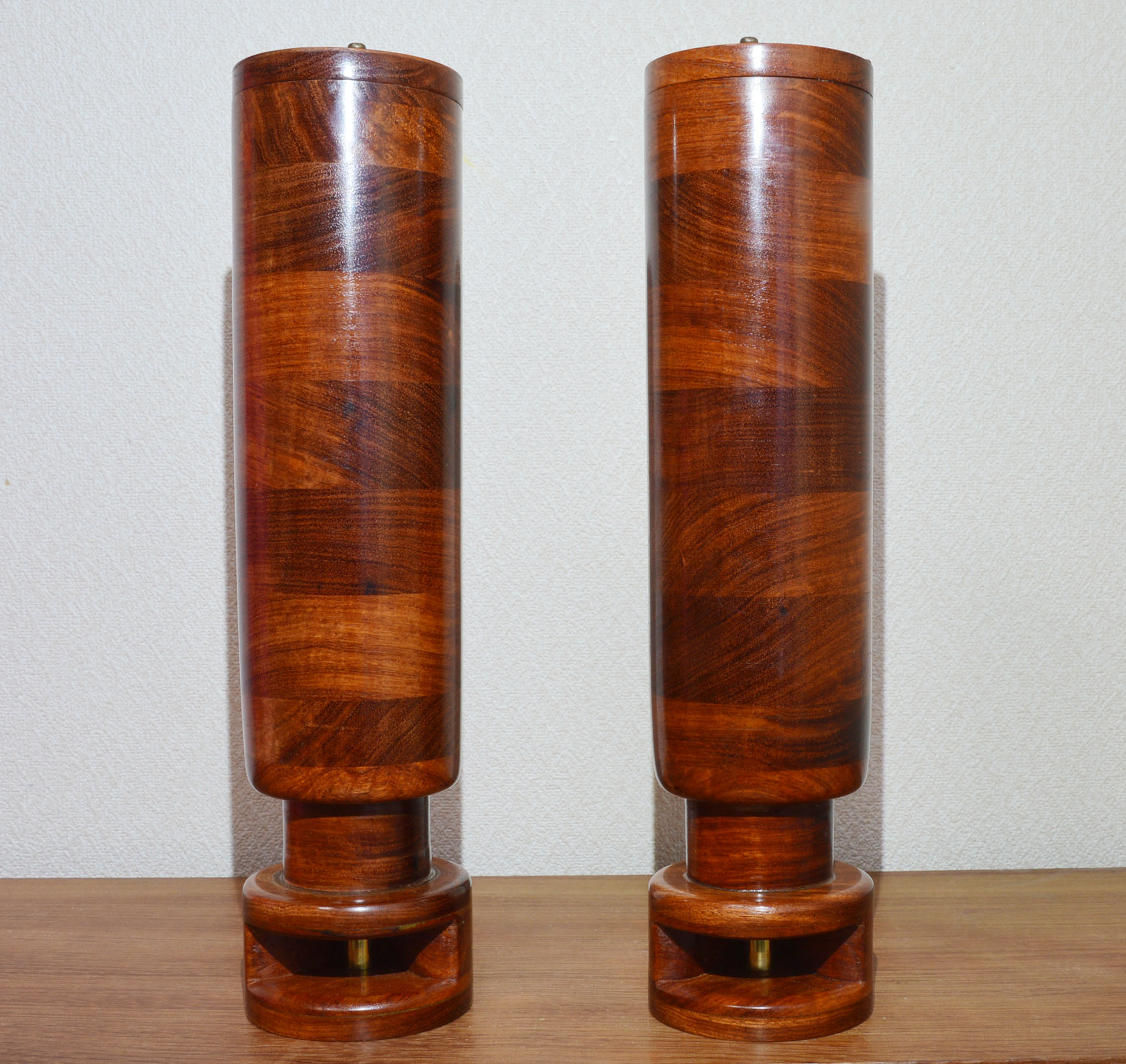

製品No F-７ 50mmフルレンジ 円筒形スピーカー （参考価格40,000円 ペア）
５ｃｍフルレンジユニット使用した円筒形スピーカーです。
持ち運びとセッティングが簡単でノートＰＣの外部スピーカーから
リスニングルームのサブスピーカーまでＢＧＭ的使用から
音楽をじっくり聴きこむ用途にまで幅広くお使いいただけます。
使用したユニットはGRAIN AUDIO 2インチ(５２mm)フルレンジスピーカーですが、現在販売されておりませんので同等品のユニットを使用をします。木製部の材質は全て花梨の無垢材です。

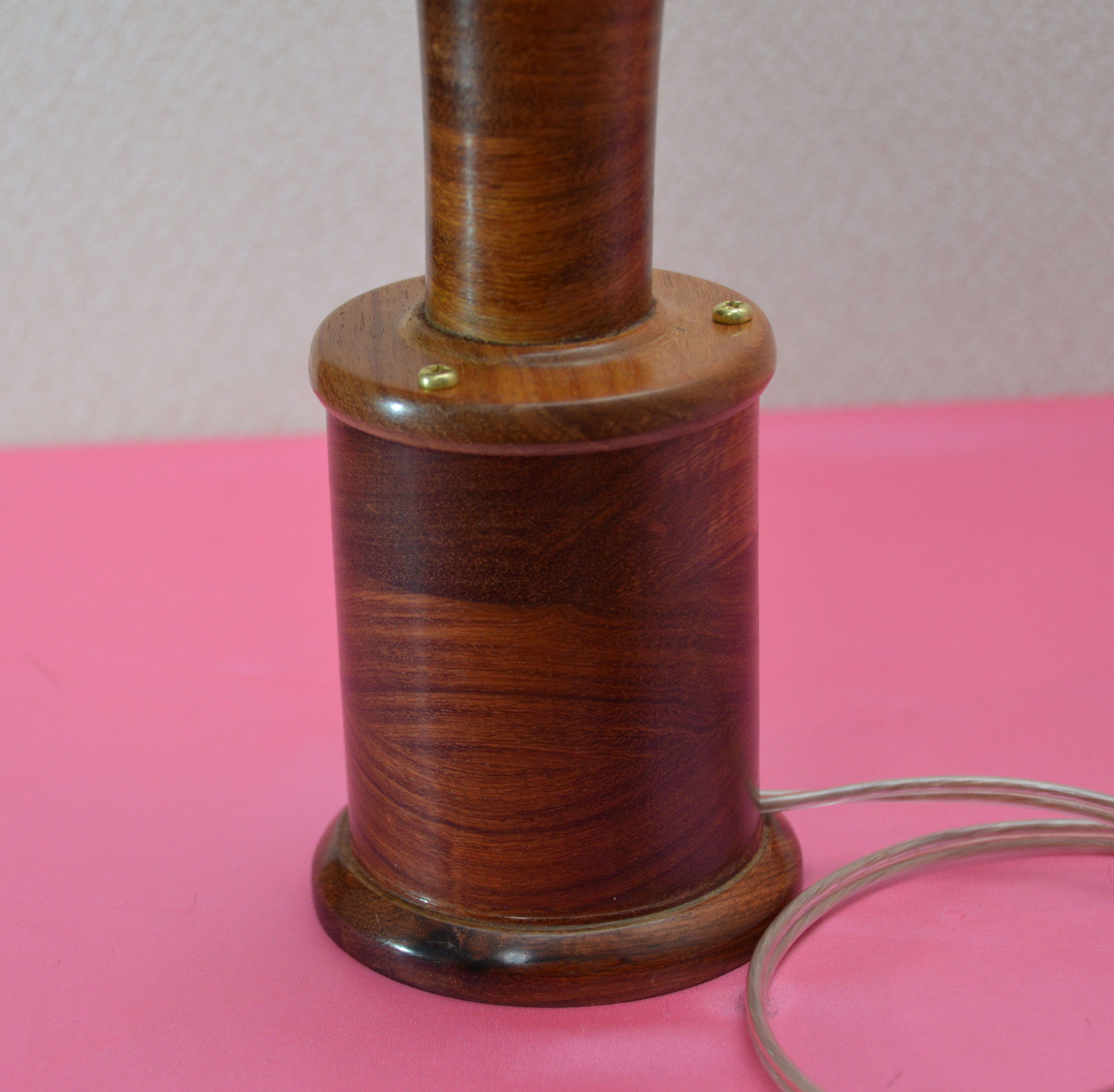

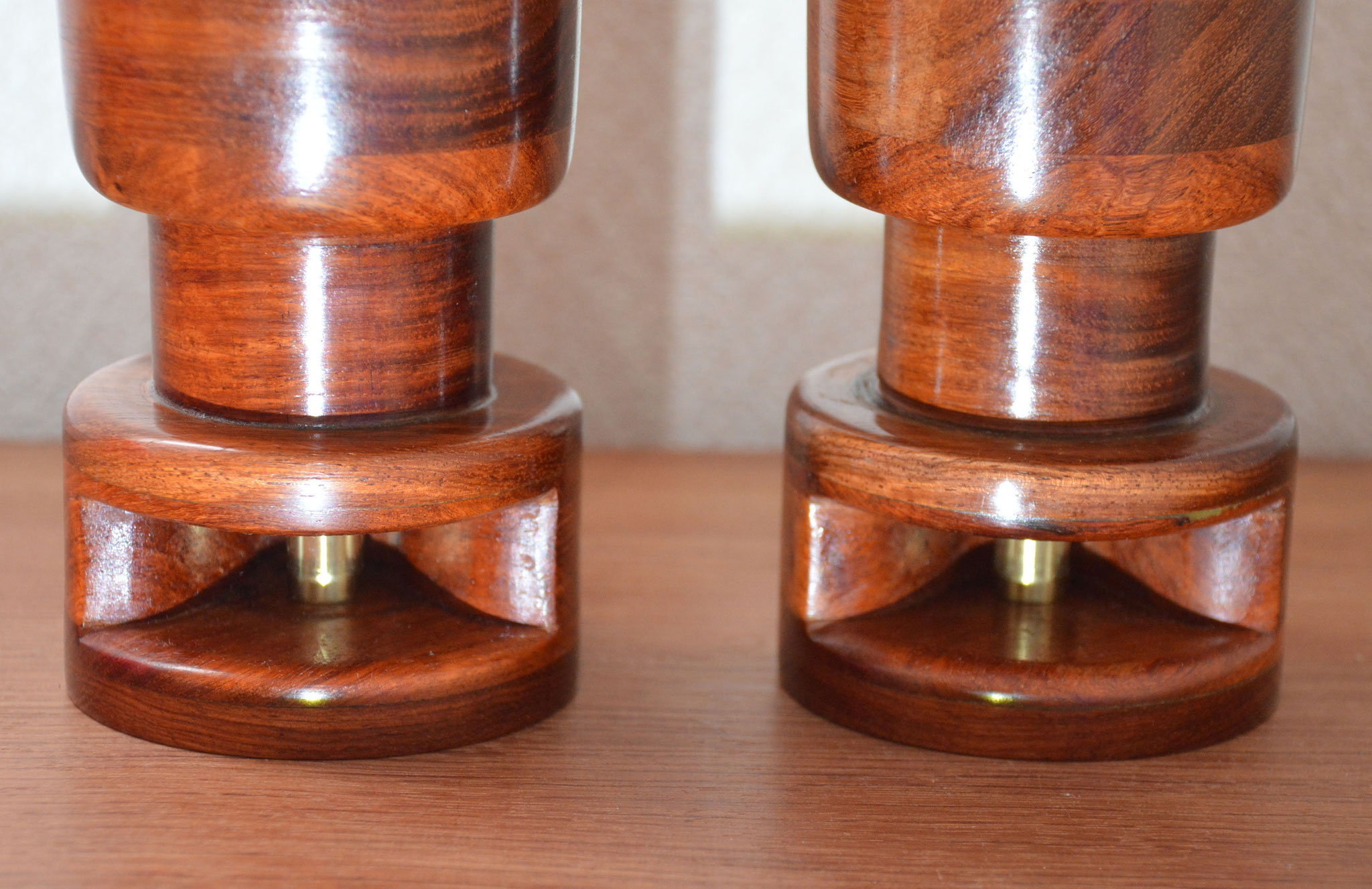

本体の下方のくびれたスタンド部はバスレフポートを兼ねています。開口部はデザイン性も考慮してホーン形状としています。
仕上げは蜜蝋系のオイルフィニッシュの後に独自の磨きをかけて光沢を出しています。本体を直立させた場合は無指向性となり、ＰＣやＴＶの両サイドにセットすると場所もとらず音質とルックス共にとても優れた外部スピーカーとなります。高域の鋭さがとれ音に広がりも出て長時間の使用にも聞き疲れしない音です。

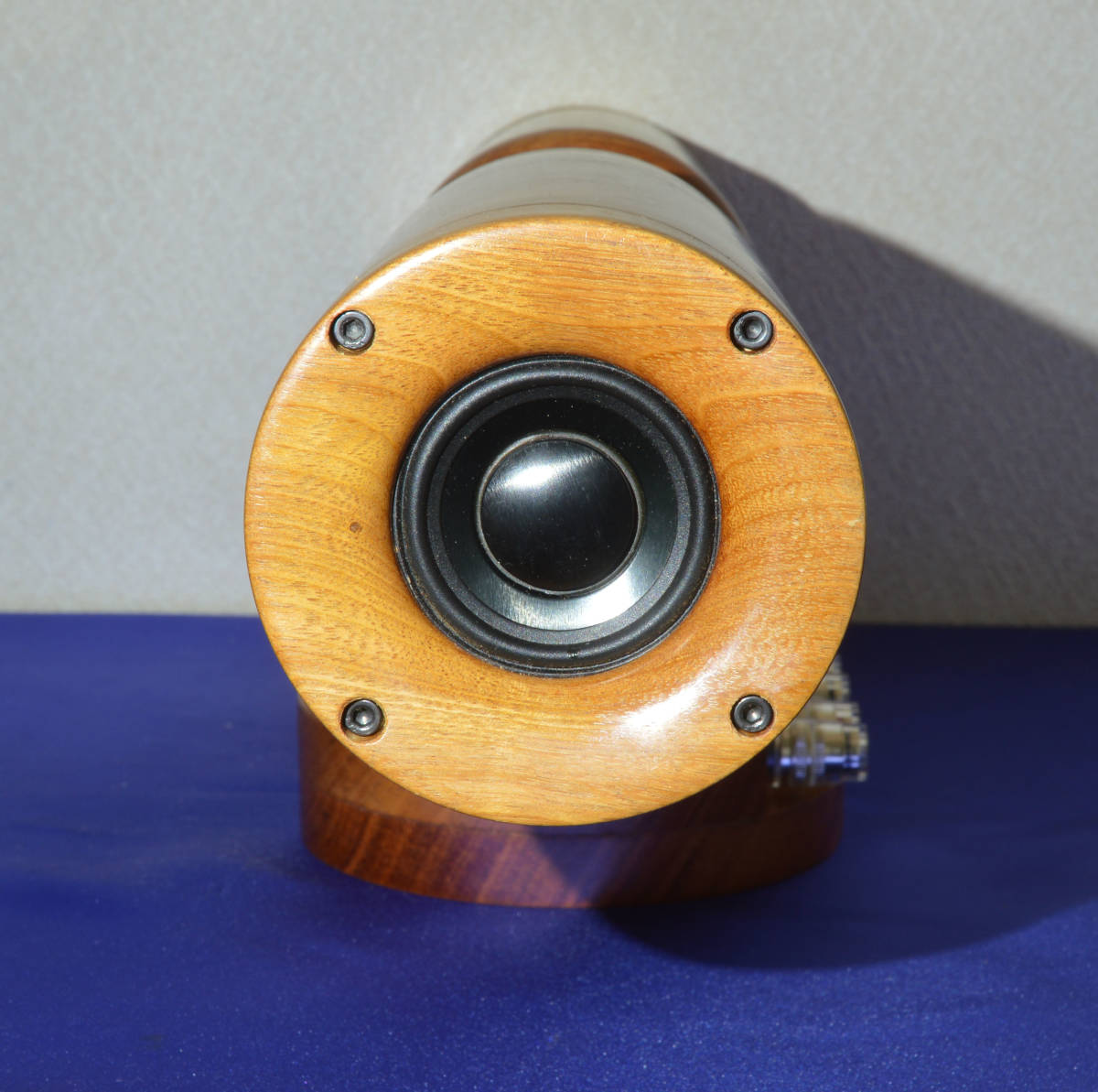

本体を横置きした場合は、ユニット外形がほぼバッフル面という理想的な点音源のスピーカーとなり点音源のメリット（音場間がいい、定位がいい、ボーカルがリアル等）
がいかんなく発揮されます。特に女性ボーカルは生々しい音場で迫ってきます。私としては横置きがお勧めで、ぜひ点音源のメリットをお確かめください。尚、横置きの場合の置台も付属します。平行にも、やや角度をつけても置くことができます（写真４）
点音源のメリットを最大に生かすには置き台を別のスタンドなどで床面やテーブル面から持ち上げてリスニングポジションの耳の高さにセットしてください。

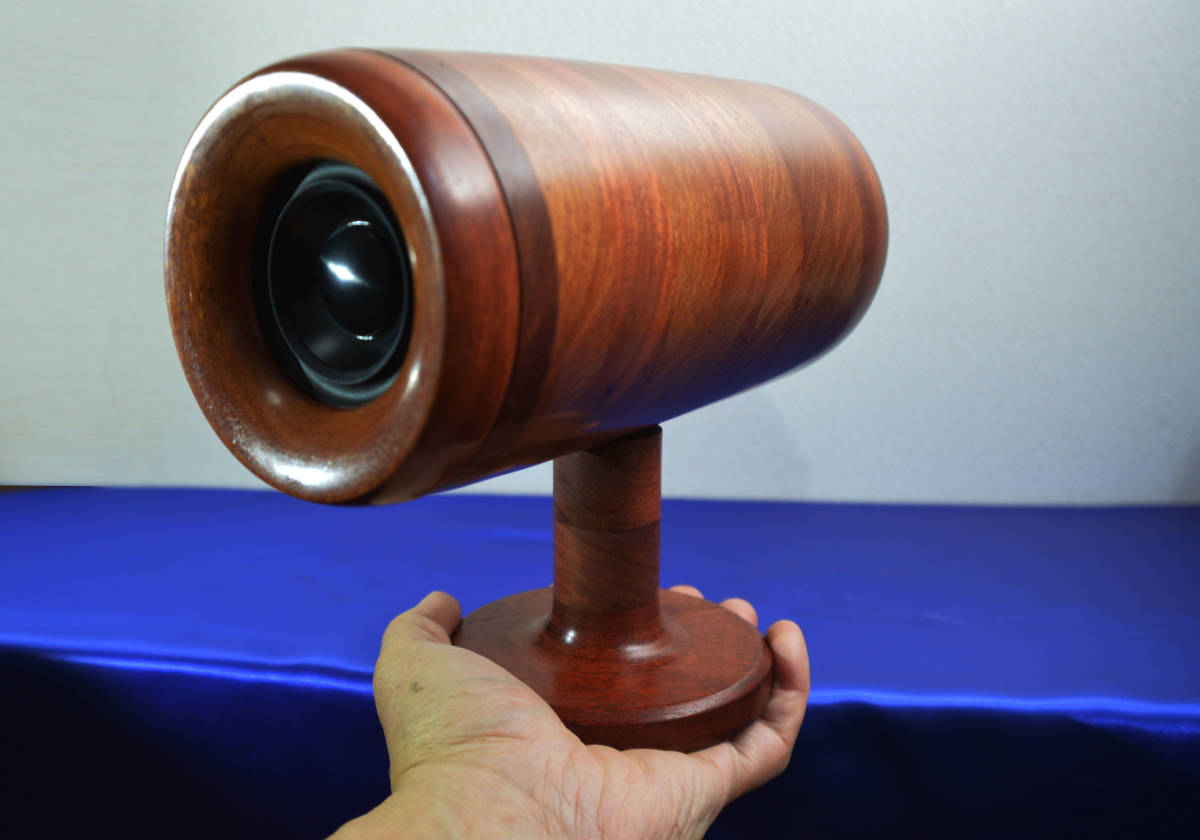

製品No F-8 60mmフルレンジ 円筒形スピーカー （参考価格50,000円 ペア）
ユニットはかつてのスピーカーの名門、パイオニアがオントモスペシャルとして製造した６ｃｍユニットです。現在は完売しておりたぶん再生産されることはないと思いますので同等品ユニット
で製作いたします。
エンクロジャーの材質は全て花梨の無垢材から切り出した
部材を使用しています。仕上げは蜜蝋系ワックスの
オイルフィニッシュ後に、シェラックという天然素材のニスを
薄く塗って艶出ししています
音の傾向としては点音源のメリット（音場間がいい、定位がいい、ボーカルがリアル等）がいかんなく発揮されます。特に女性ボーカルは生々しい音場で迫ってきます。
本品の形状や無垢材からイメージするプラシボ―効果もあるとは思いますが楽器的な気持ちのよい聴き疲れしない音です。
低域再生については６０Ｈｚ位まではほぼフラットで
６０Ｈｚ以下はだら下がりし、下は３０Ｈｚ位まで出ています。
このクラスのスピーカーとしては低音再生の能力は優れた
部類に入ると思います。

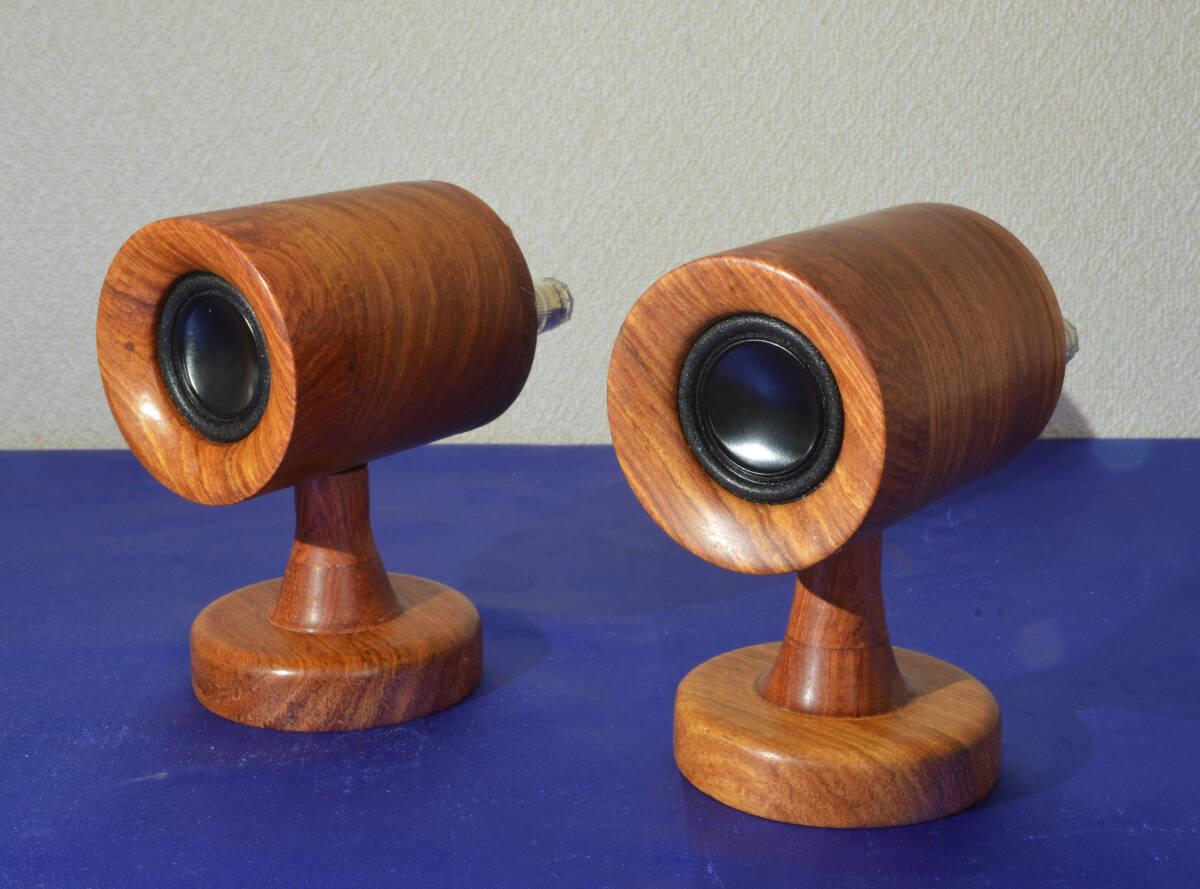

製品No F-9 62mmフルレンジ 円筒形スピーカー （参考価格50,000円 ペア）
ピアレスの62mmユニットを使用した円筒形スピーカーです。
No-8 と形状は似ていますが、スタンドをねじ込み式として
背面に取り付ければ置き場所ととらない無指向性のスピーカーと
しても使用できます。詳しい寸法のデーターは残っておりません
ので寸法は画像から判断ください。
製品No F-10 62mmフルレンジ スピーカー （参考価格100,000円 ペア）
No-9と同じピアレス PLS-P8309842.5インチ(62mm)を使用したs作品です。今回ユニットはフロントマウントとしています。フロントマウントはユニットのフレームが露出しますので高級な見栄えのよいユニット以外はどうしてフレームのチープ感が製品全体の質感に影響し音として受ける印象にも影響してしまいます。
そこで、見栄えのよい着脱可能なショートホーンを取り付けています。このショートホーンは外観向上だけでなく、音圧アップ、音質向上にも微力ですが寄与しています。ホーンはネイジウム磁石で固定されているので容易に着脱が可能です。
本品の材質は全て花梨の無垢材から製作しています。
仕上げはシェラックを下塗りしてオイルフィニッシュで仕上げています。本品は音を聴くだけの道具でなく、工芸品としての存在も主張してくれるものと思います。
音質については出品者の主観にはなりますが、点音源のメリットがよく発揮された実に定位のよい音場感のある音です。ユニットの素性もよく音の雑味がないので長時間でも心地よく聴いていられます。参考までに周波数特性を【画像９】にアップしております。
概ね７０Hzから２０ＫＨｚまでほぼフラットな良好な特性です。
低域も特に不足はなく、とてもバランスのとれた音楽を奏でます。

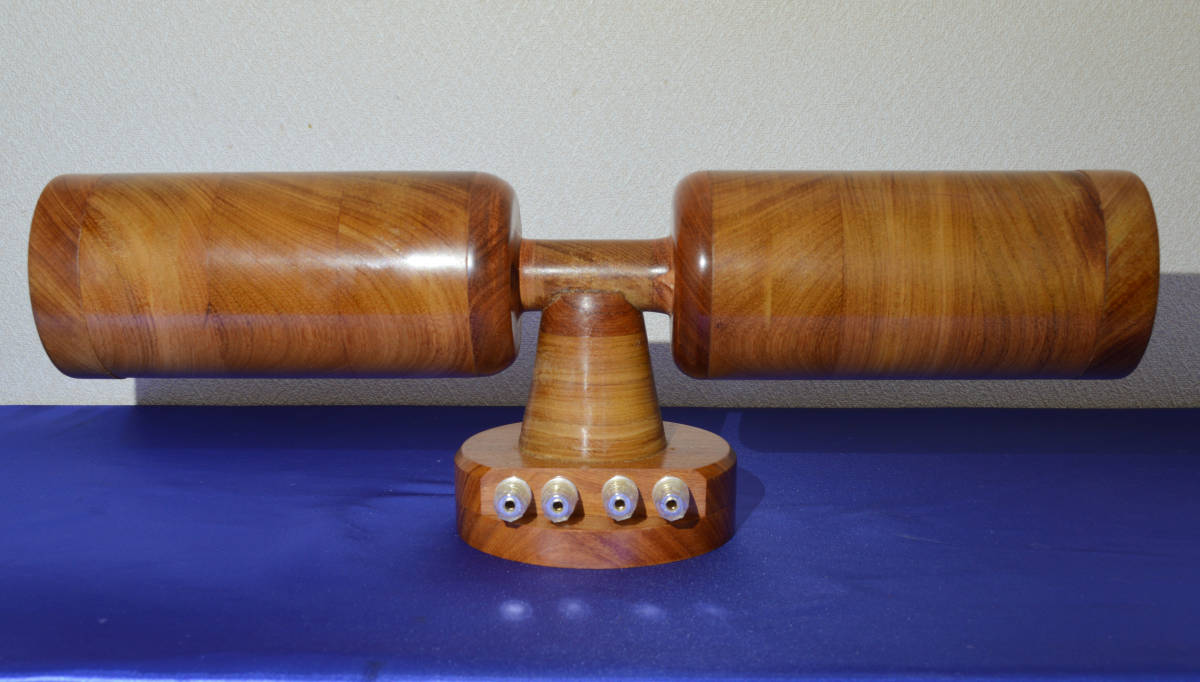

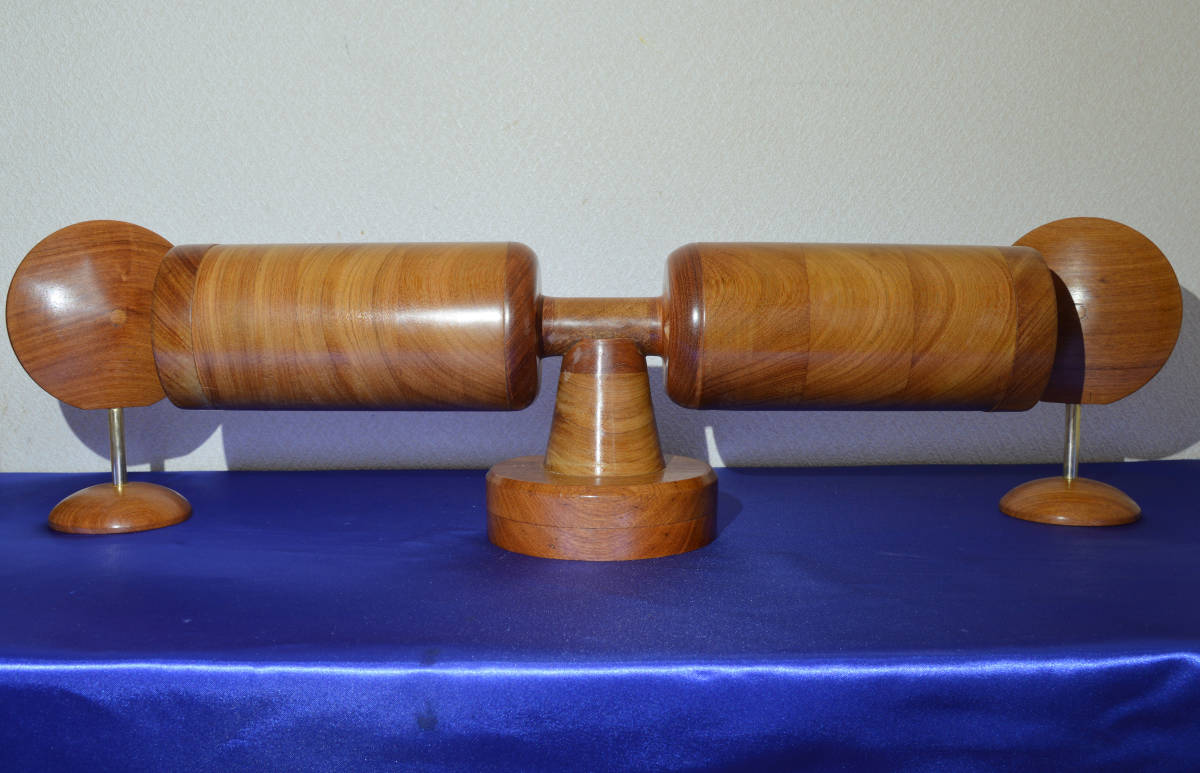

製品No F-11 50mmフルレンジ スピーカー （参考価格50,000円 １台）

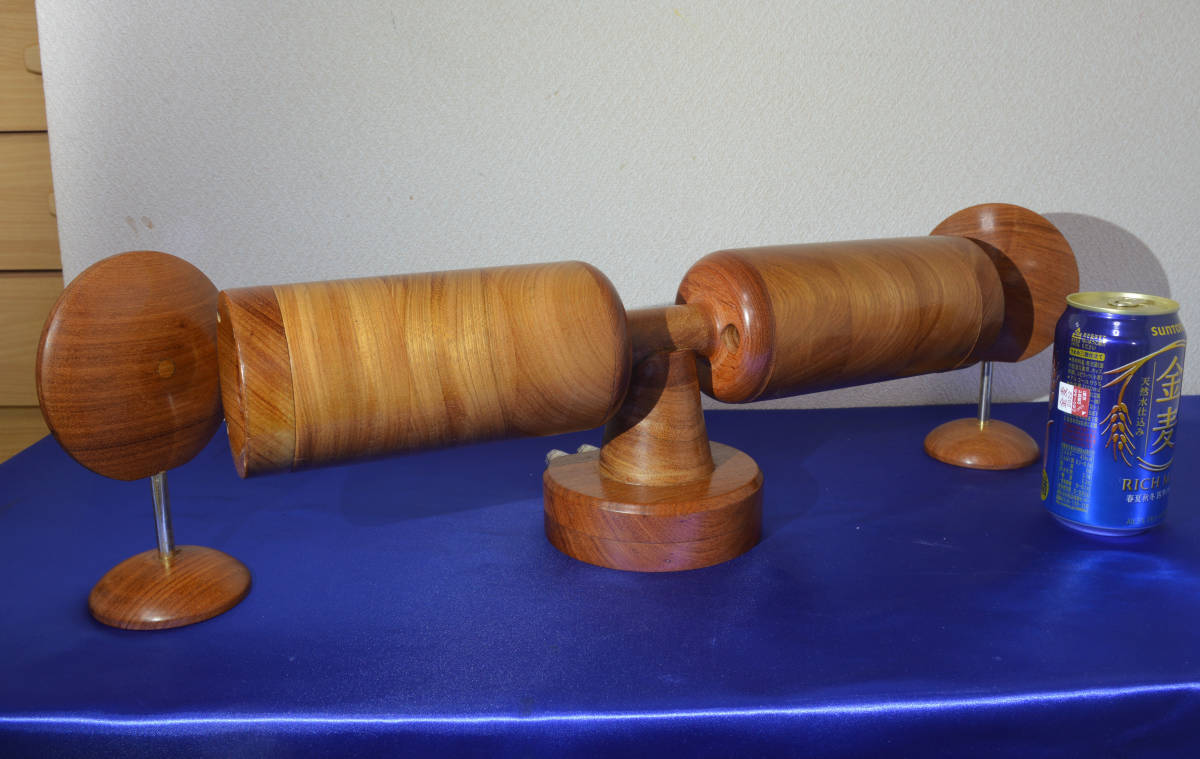

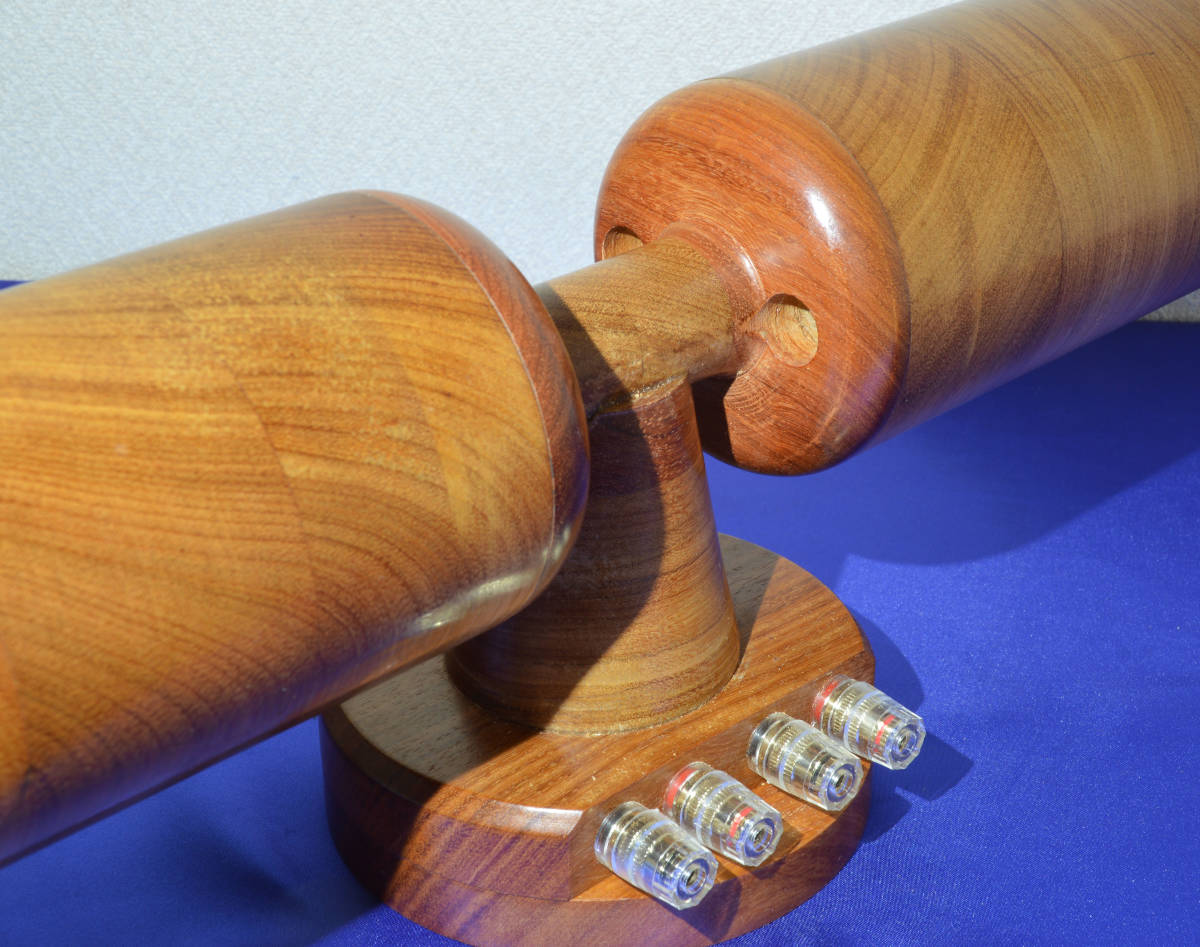

２インチのフルレンジスピーカーです。本品の最大の特徴は円柱のバスレスエンクロジャーを底面で接合し一体化構造としています。
接合部の内部は貫通しておらず完全な左右独立構造です。

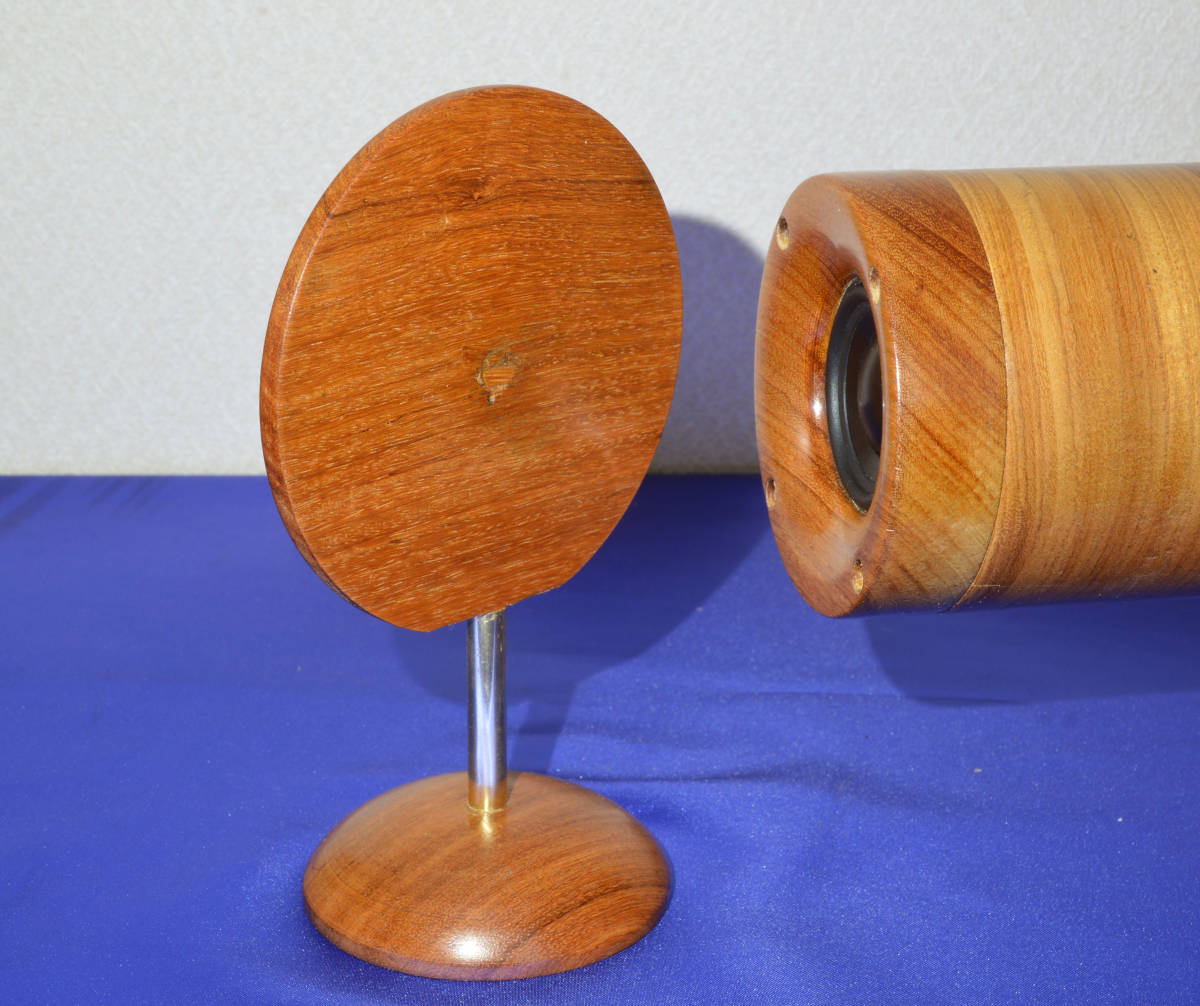

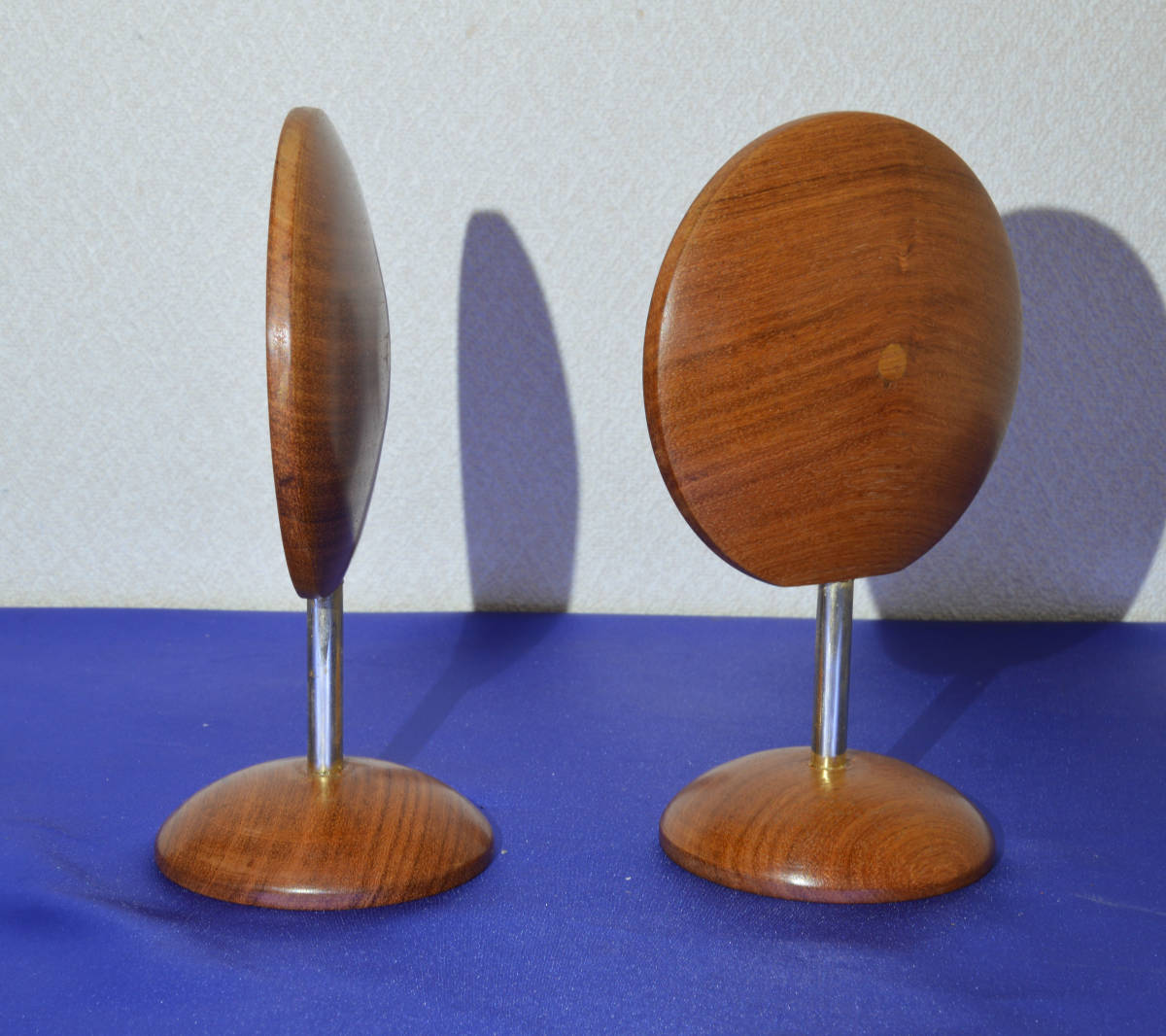

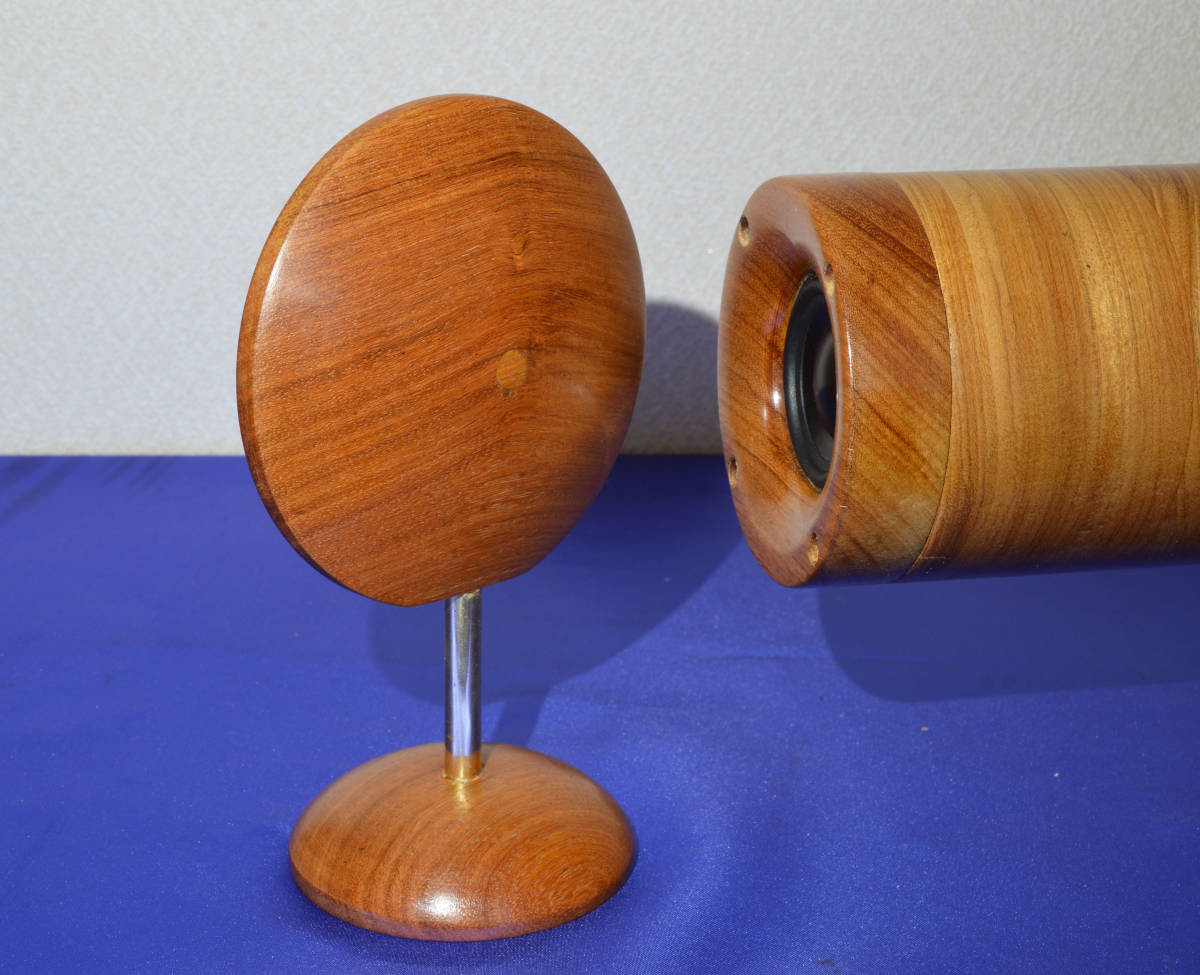

このままでは無指向性のスピーカーとなりますが指向性を与える為に２枚の反響板も製作してみました。
この反響板の位置や角度を変えることにより指向性を自由に変えることができます。この板の効果は絶大で調整により、頭のど真ん中にボーカルを定位することもできます。又、板は片面が半球面、片面がフラットな面となっており音の反響も異なります。それぞれの面で距離や角度を変えることにより多彩な音響空間を作り出すことが可能です。又、小型フルレンジは高音域に耳障りな鋭さがある場合が多いですが、反響板を介した間接音で聴く為に鋭さがとれて
とても聞きやすい心地よい音質となります。
使用ユニットはＮＦＪ殿からスポット入荷ということで
発売されている２インチ（４７ｍｍ）フルレンジです。
既に絶番となっている為同等品のユニットを使用して製作します。
デザイン的にも市販品にはない特徴があることと落ち着いた無垢材の木調と相まって洋室から和室まで違和感のない調度品としての存在も主張できると思います。
あまり期待はしていなかった低音域もけっこう出ており
スマホの騒音計での測定ではありますが７０Hz位まではほぼフラットでありそこからダラ下がりで４０Hz位までははっきり聴き取れました。木製部の材質は全て花梨の無垢材です。本体部は厚さ５０ｍｍの無垢材を積層して接着し、内部をくり抜いて製作しています。構造的に細い接合部ですが内部にΦ１２ｍｍの真鍮棒を貫通させ強度を確保しています。仕上げは蜜蝋系ワックスでオイルフィニッシュの後に磨きをかけて光沢を出しています。

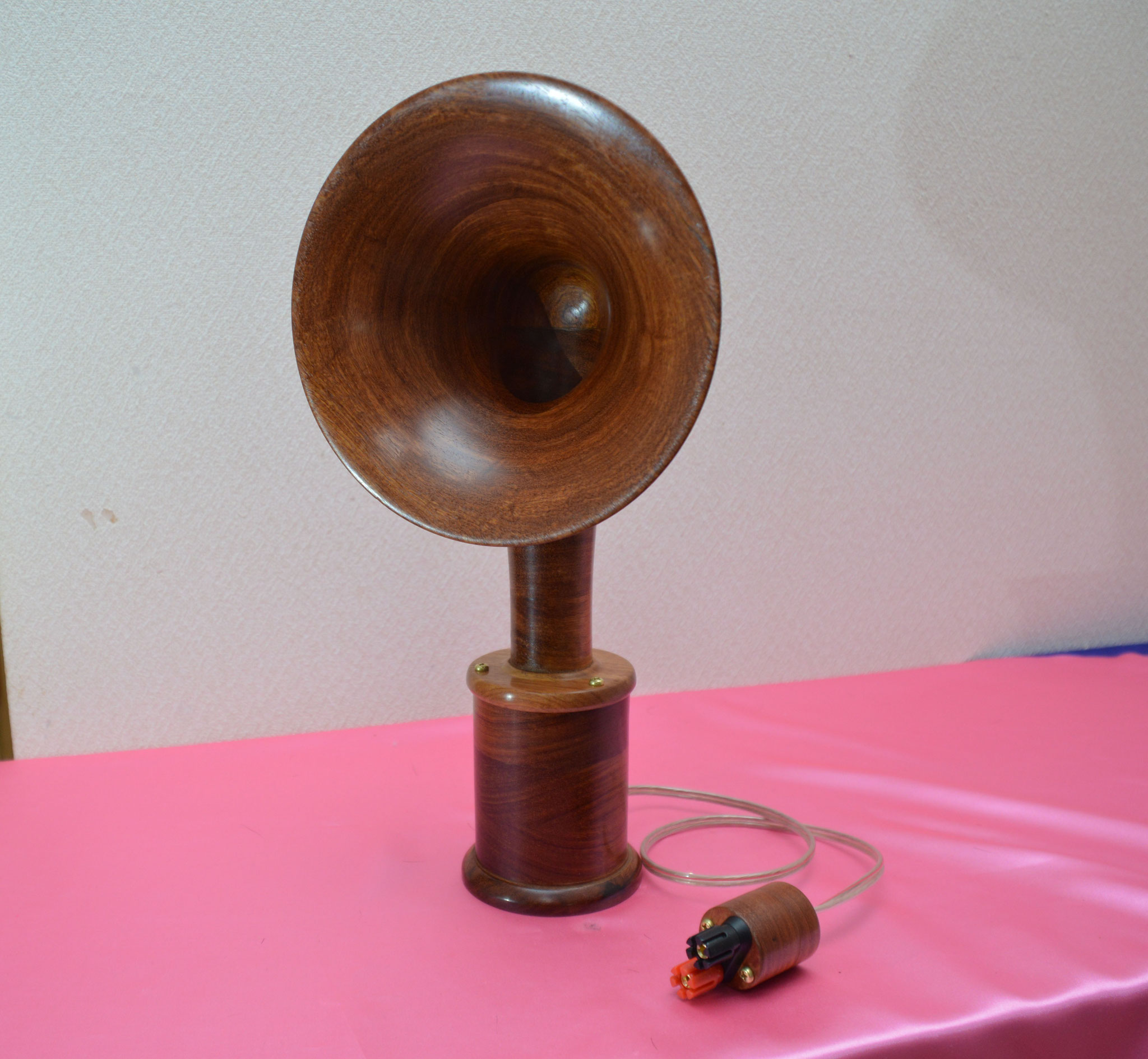

製品No F-12 ウエスタン10Dタイプ フルレンジスピーカー （参考価格50,000円 １台）

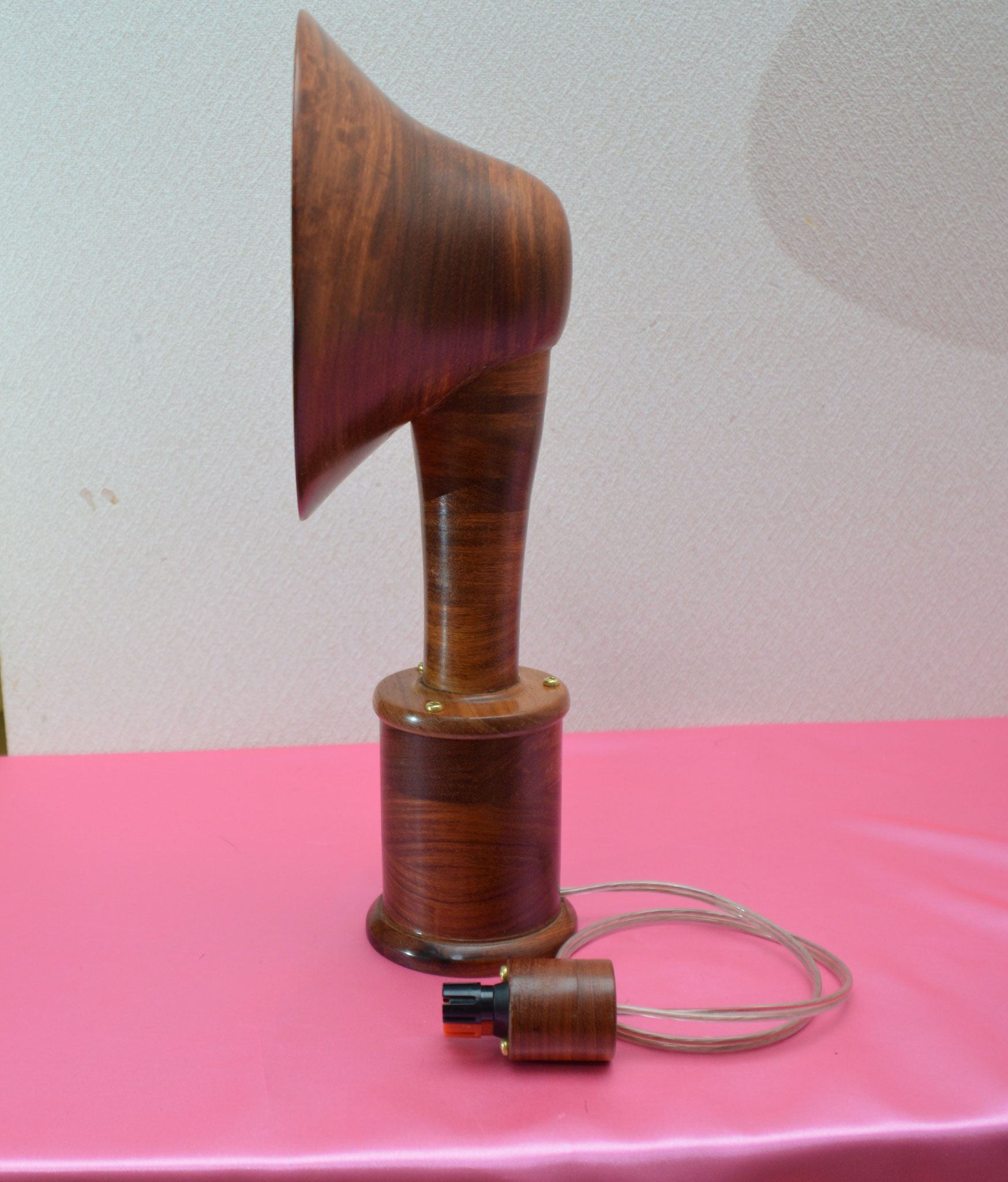

オーダーで製作したウエスタン１０Ｄタイプのスピーカーです。
寸法のデーターは紛失しましたので【画像６】の350ml缶と比較して大きさは判断ください。使用したユニットはピアレスの４０ｍｍです。 材質は花梨です。仕上げはオイルフニッシュです。モノラル仕様ですのでじっくり音楽を聴くというよりはラジオなどの音を鳴らしっぱなしにしにしておくような使い方が向いていると思います。また工芸品としての価値もある作品と思います。

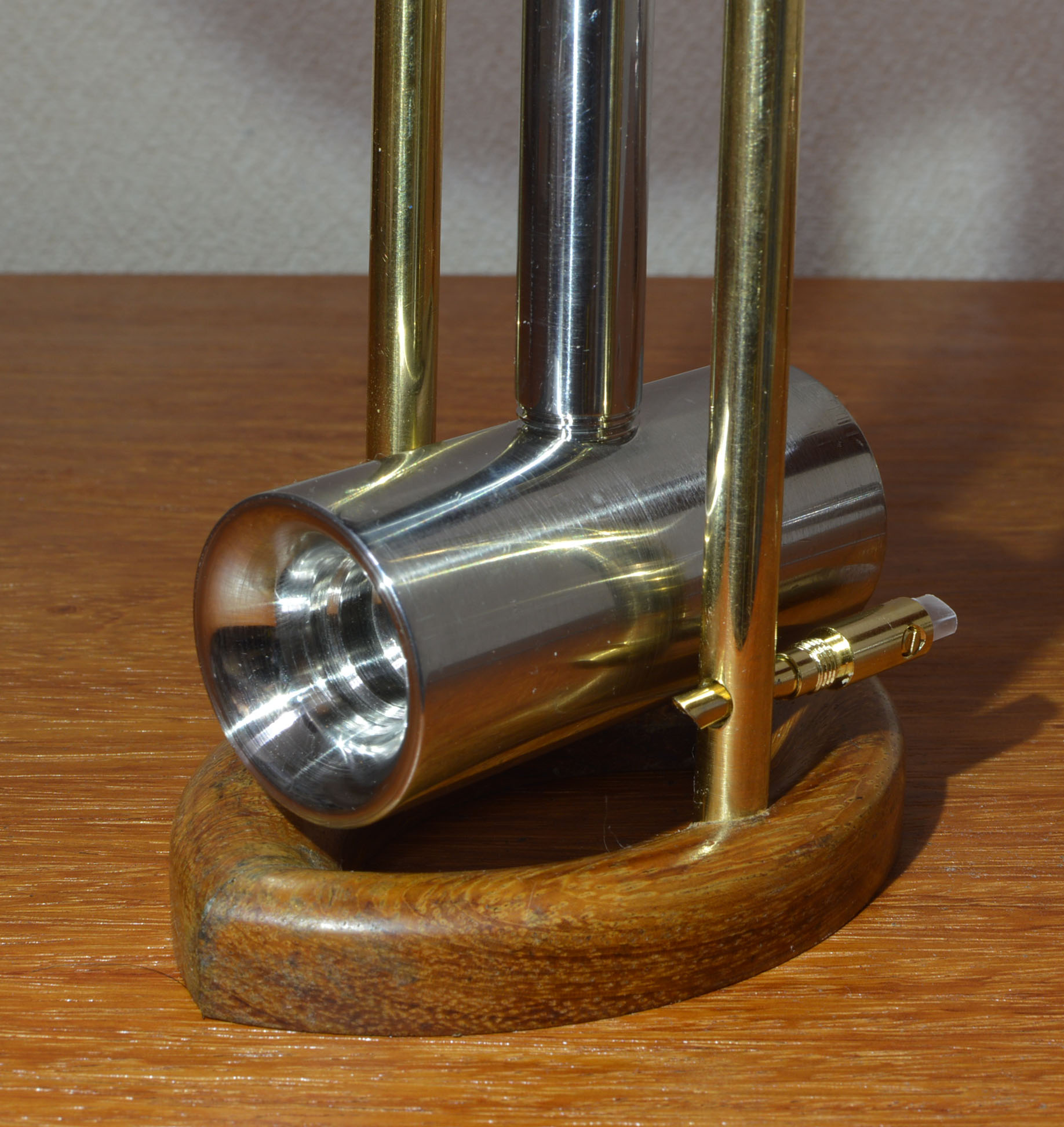

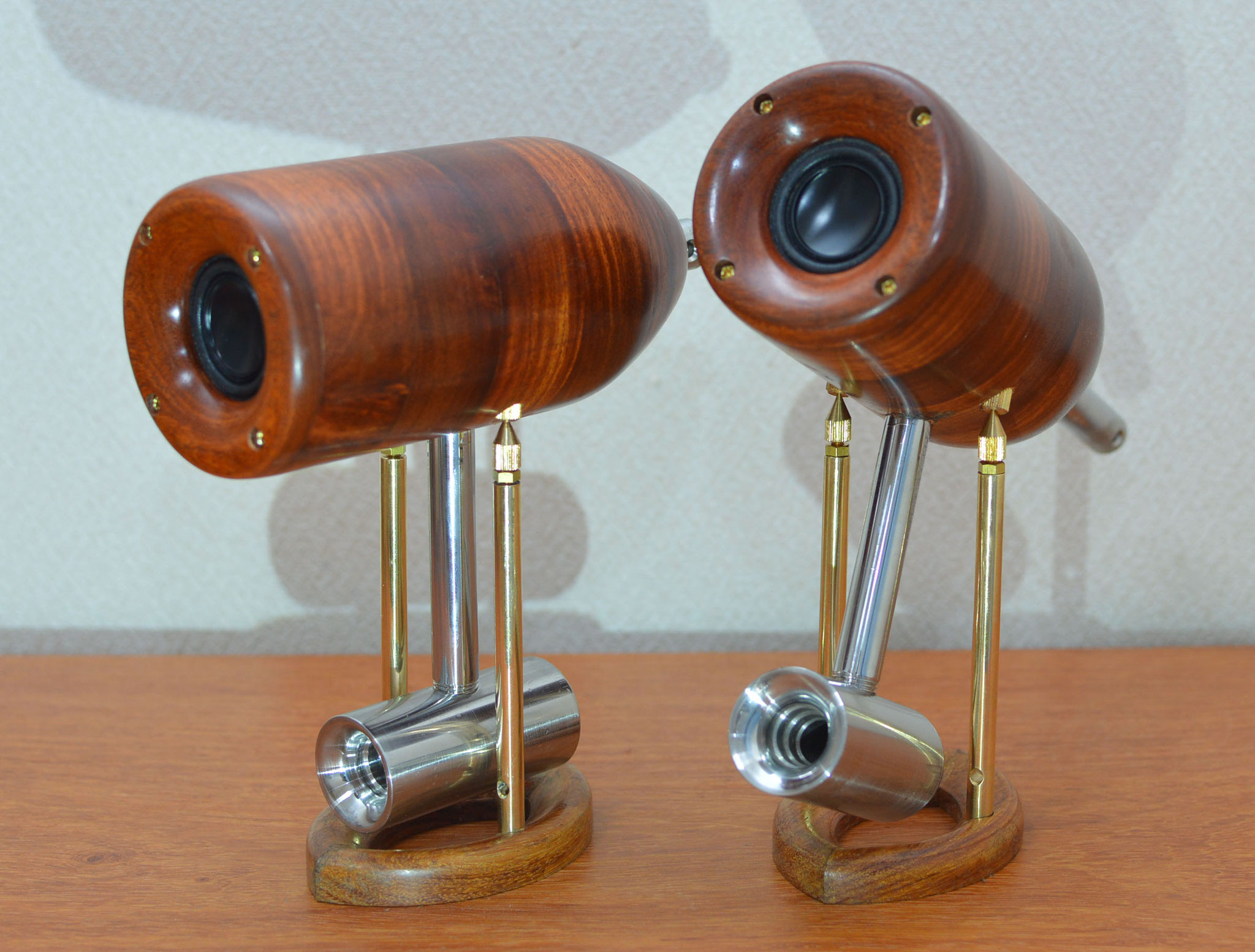

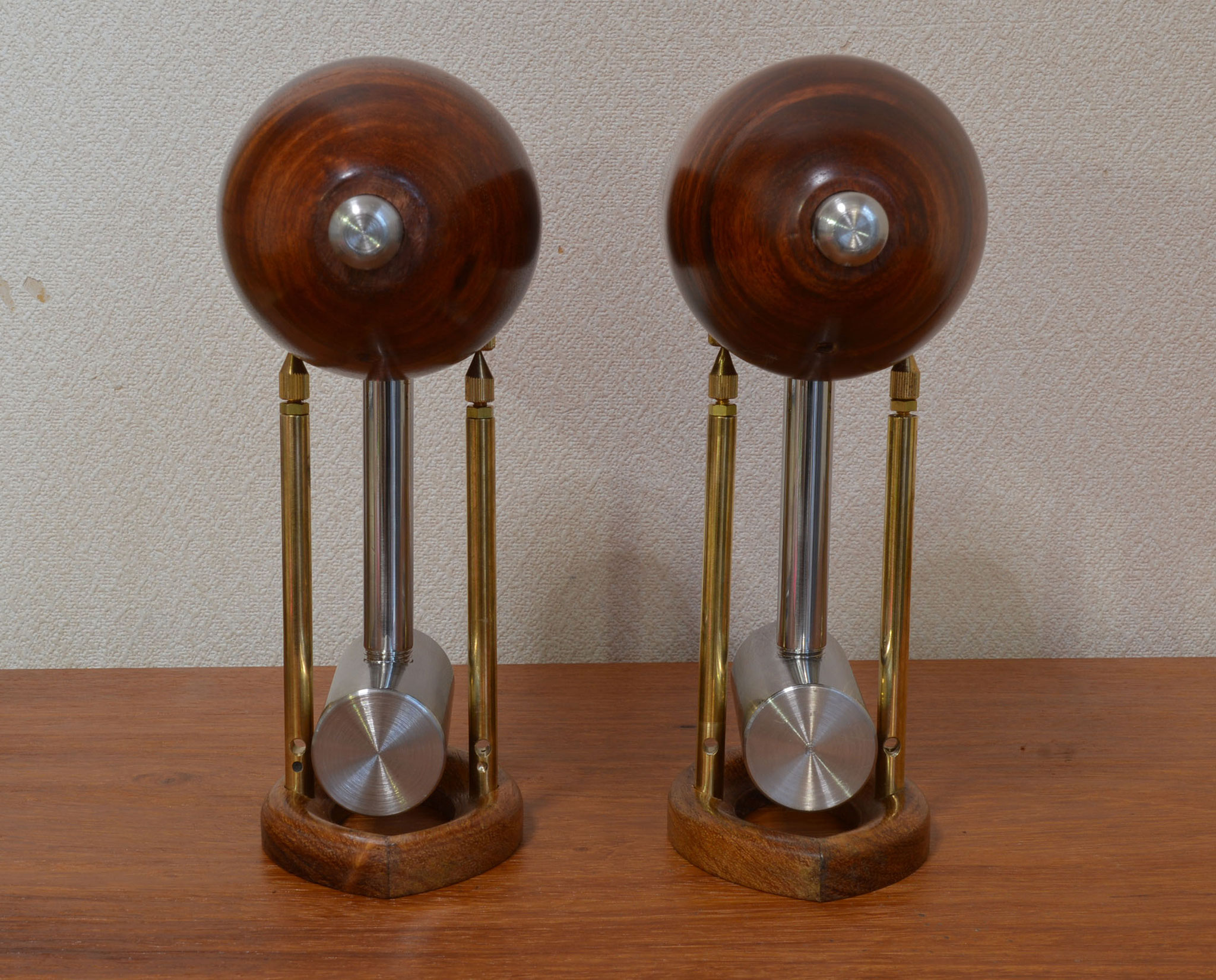

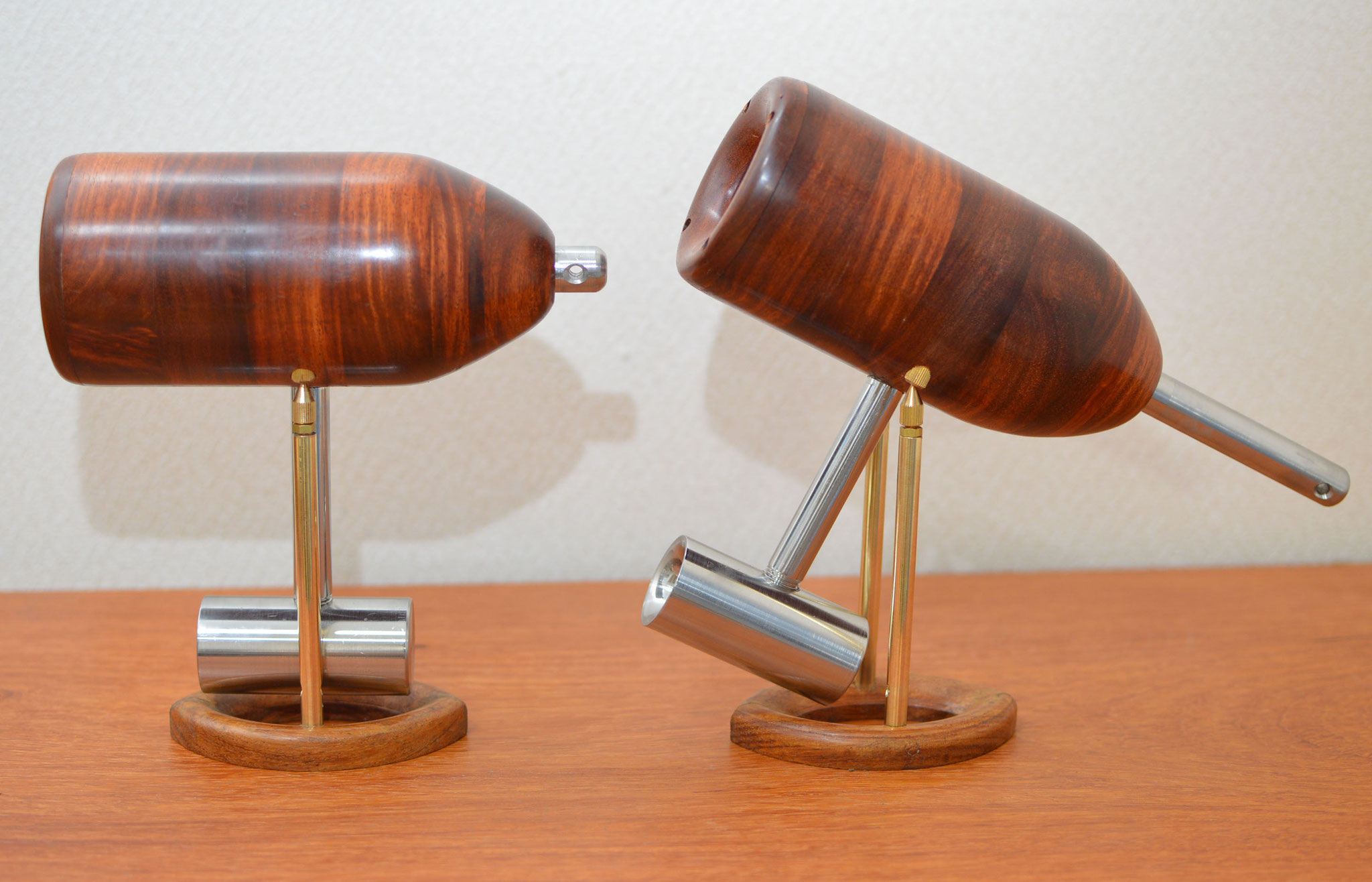

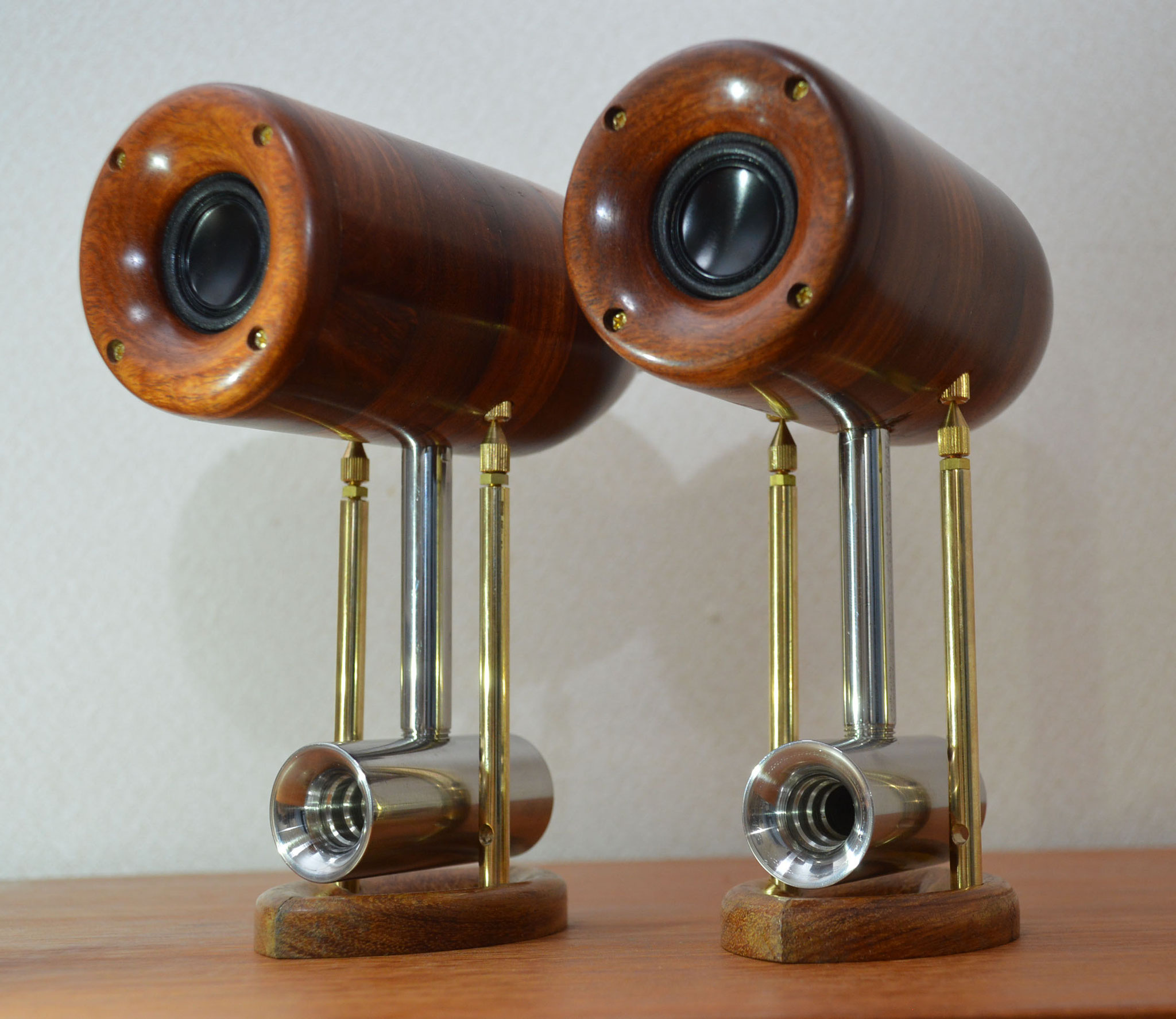

製品No F-13 ２点支持振り子型スピーカー （参考価格50,000円 ペア）
Peerlessの１．５インチフルレンジユニットPMT-40N25AL02を

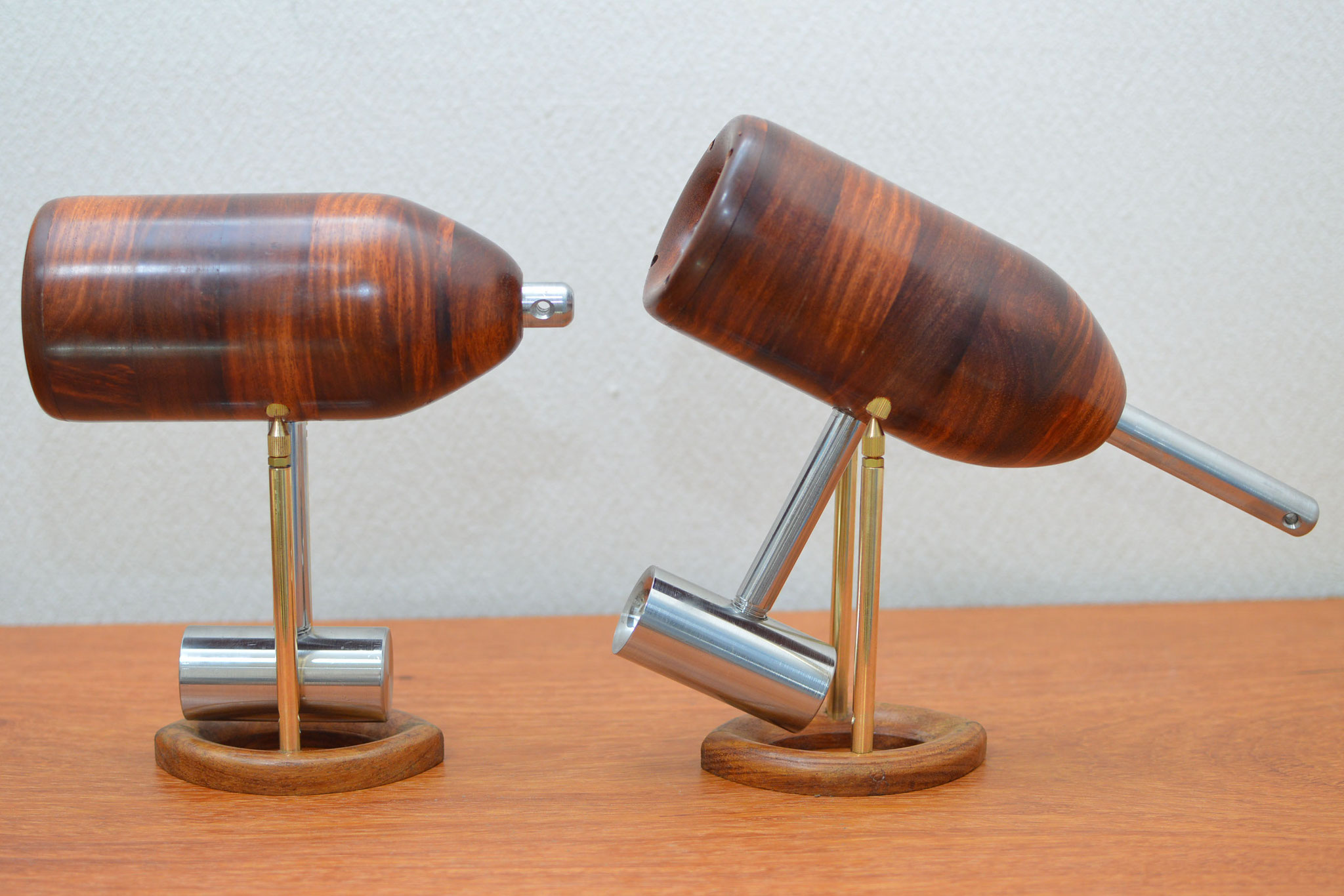

使用したスピーカーです。この作品の特徴は本体を２点で支持していることです。２点支持では重心が高いとずっこけるので、下部にカウンターウエイトを付けて重心を安定さています。接点を支える真鍮棒は配線とターミナルを兼ねています。ウエイトに重量を持たすことにより接点の接触抵抗の低減も図っています。指でちょんとウエイトを押すと完全に停止するまで１０分間位スイングしています。接点の清掃も兼ねてスイングさせながら聴くのも面白いです。また、後部に出ているウエイトはスライドし、後方に引き出すと重心が変化しスピーカーの角度を変えることもできます。【写真２】※０度から約３０度程度まで可変できます。配線は支柱に開いている穴にバナナプラグを差し込むか付属するバナナプラグ【写真３】を介して接続くだい。
カウンターウエイトの内部は空洞でバスレフのポートも兼ねています。ユニットの口径からもバスレフよる低音増強の効果はほとんど見込めませんが、ポートを塞いで密閉型と比較した場合ポート開放の方が音の抜けがよく明らかな音質向上の効果がありました。木製部の材質は全て花梨の無垢材です。仕上げは蜜蝋系のオイルフィニッシュの後に独自の磨きをかけて光沢感を出しています。通電部は導電性に優れた真鍮です。ウエイトはステンレスです。

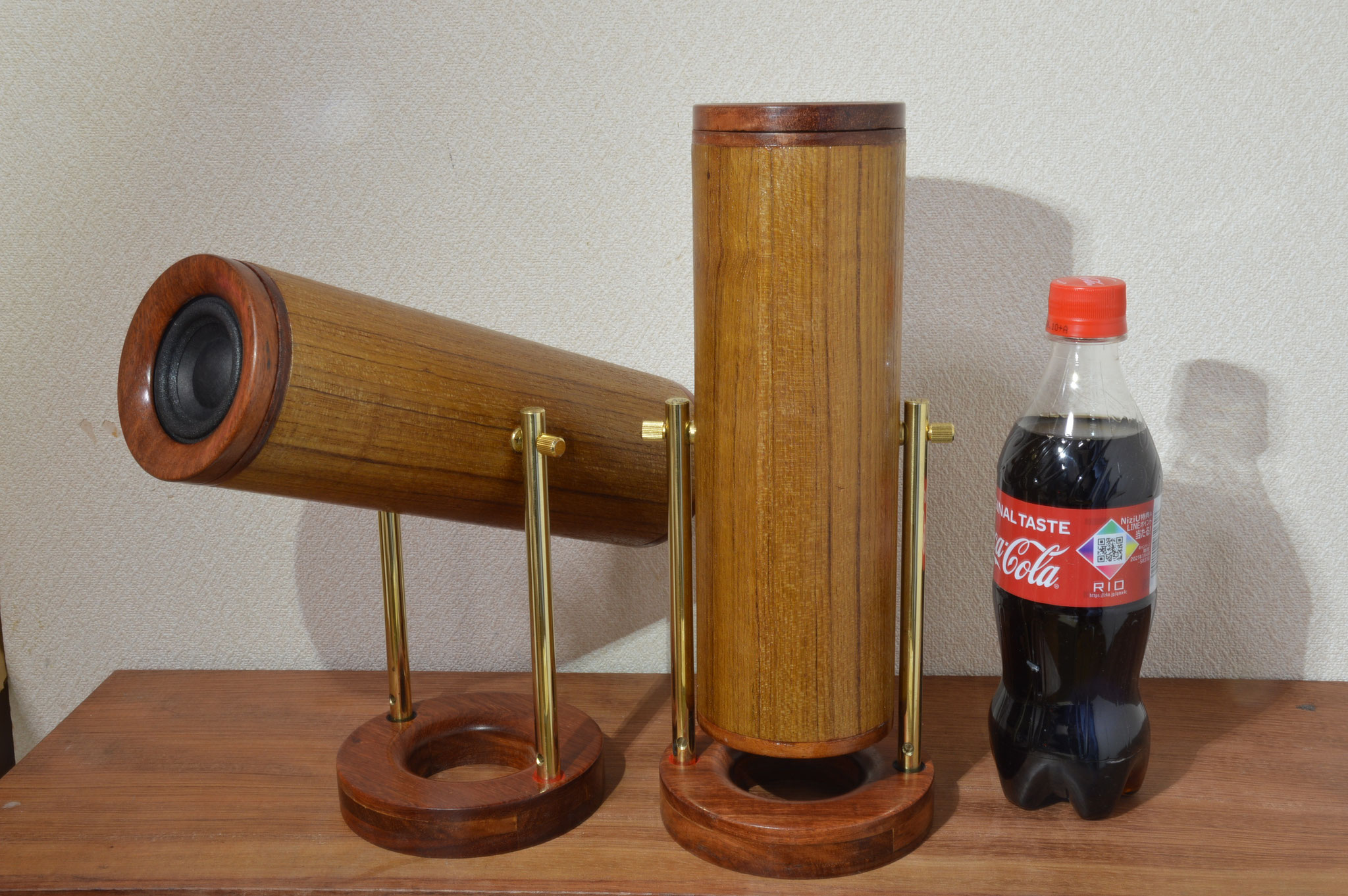

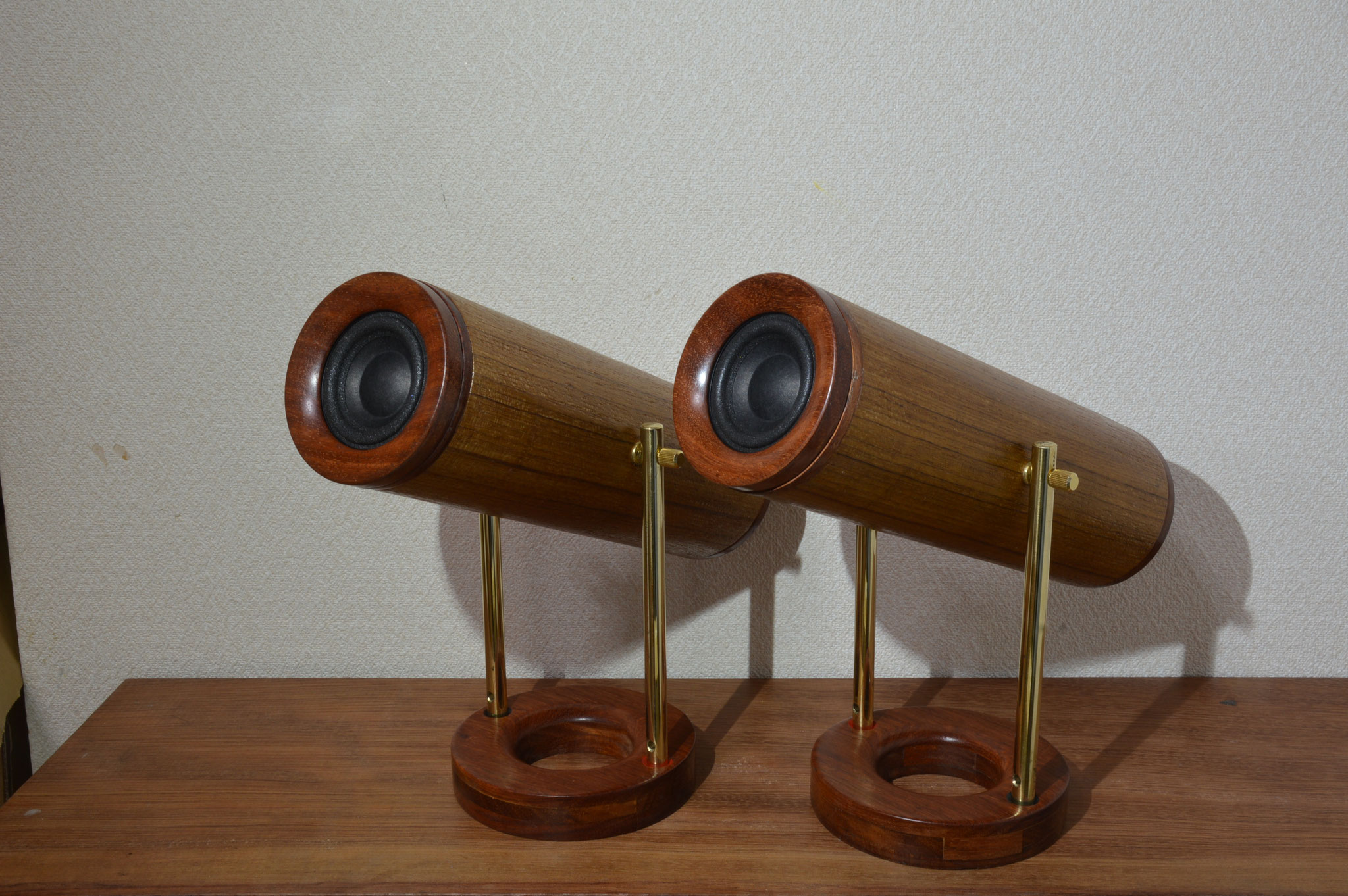

製品No F-14 ２点支持 360度自在スピーカー （参考価格50,000円 ペア）

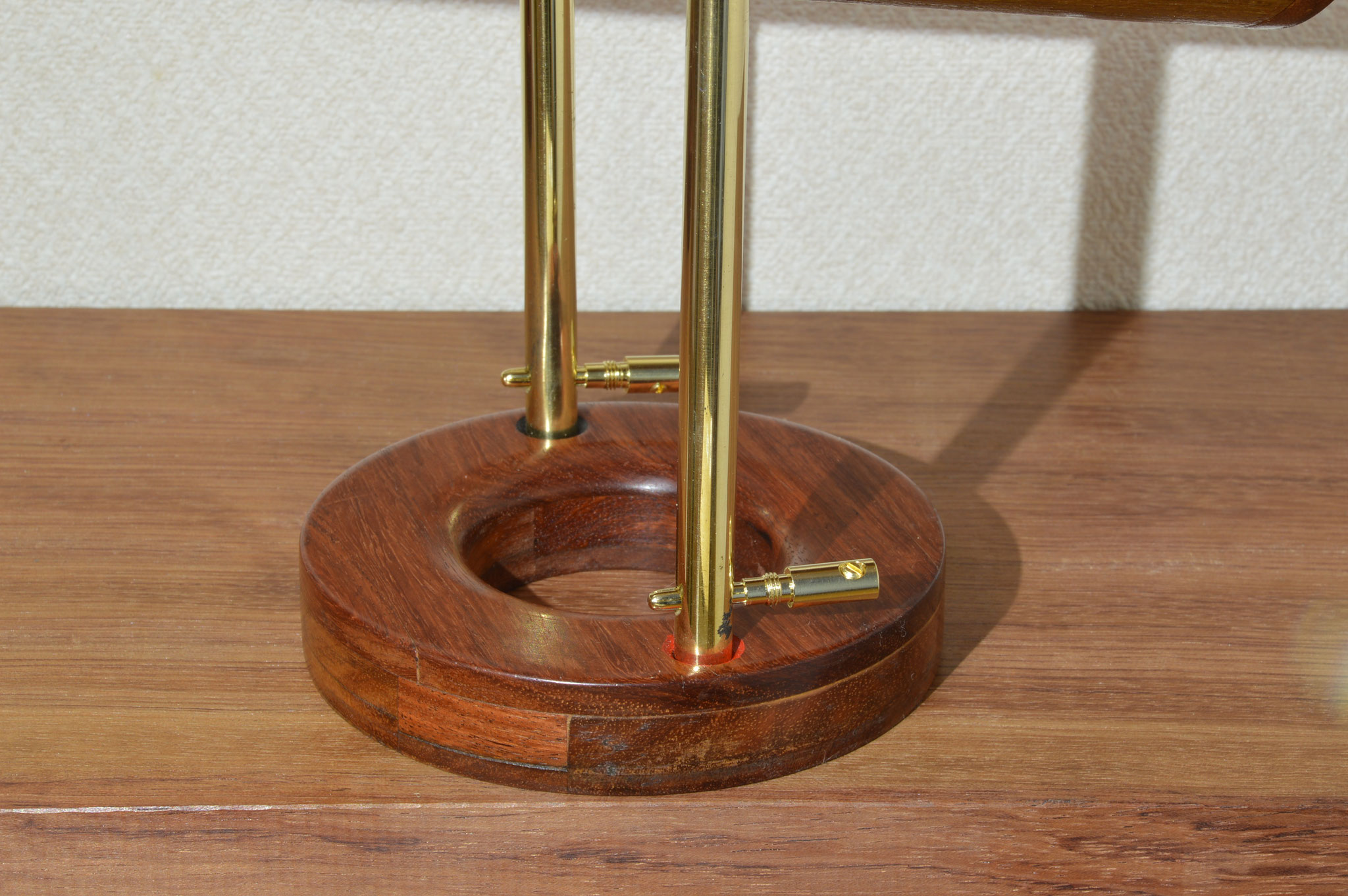

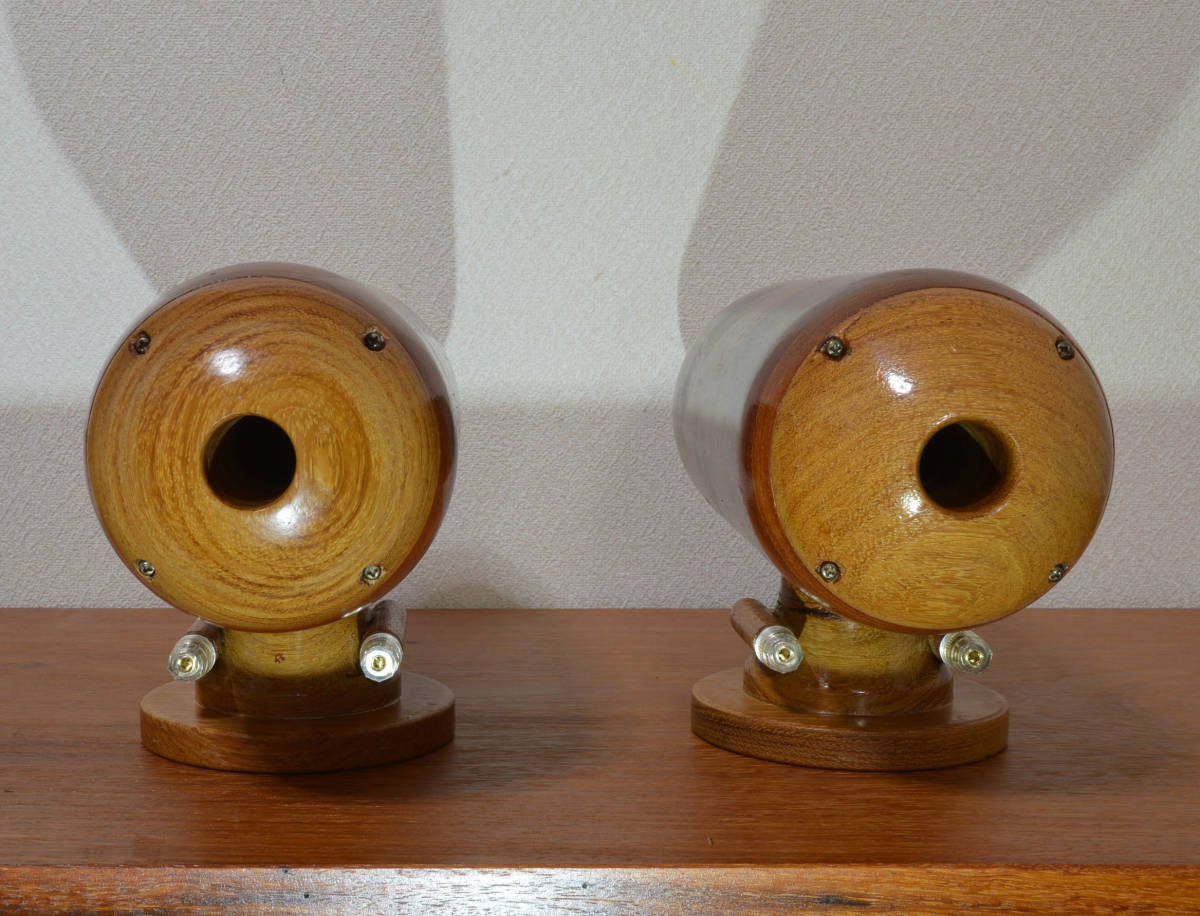

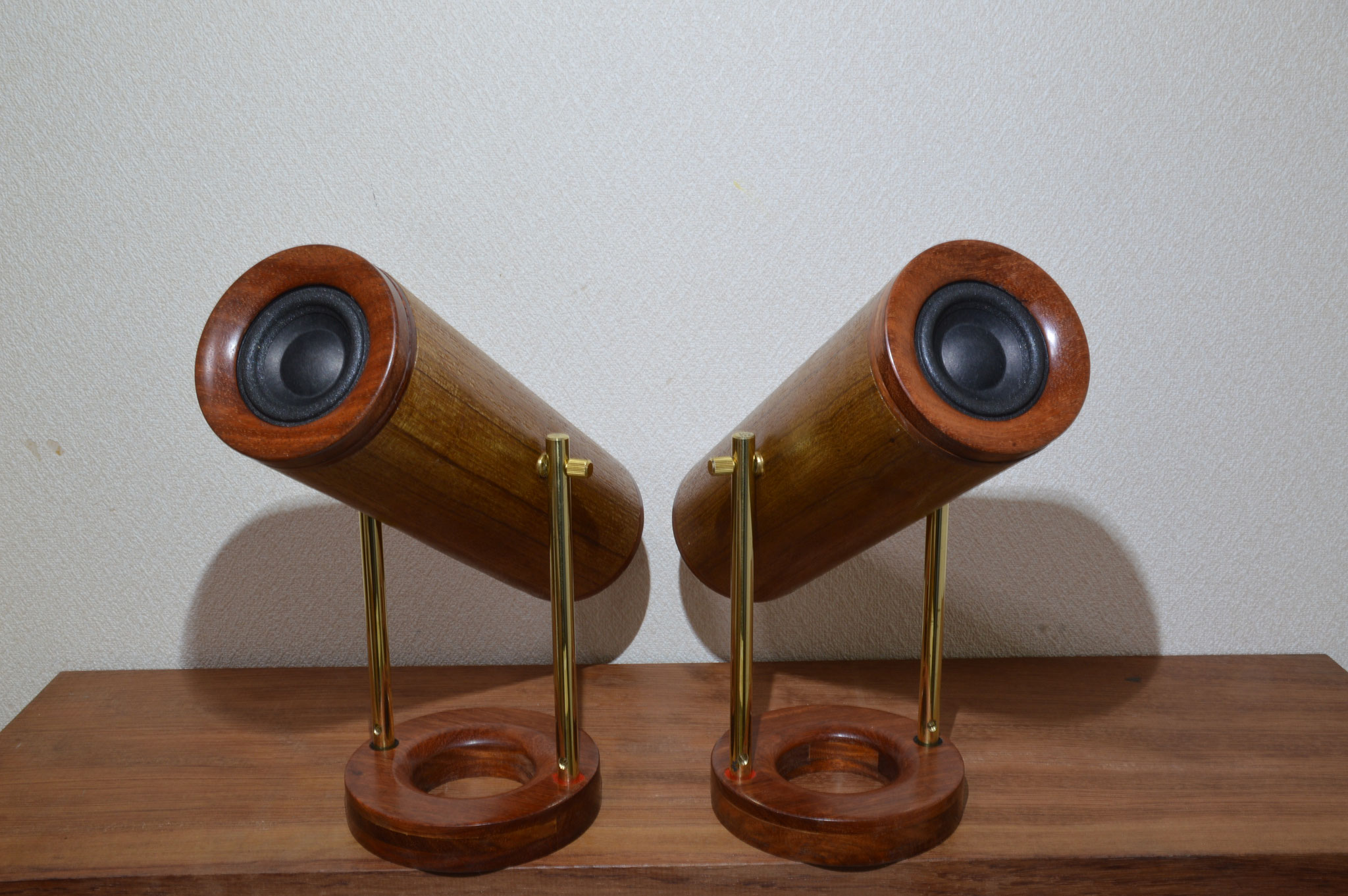

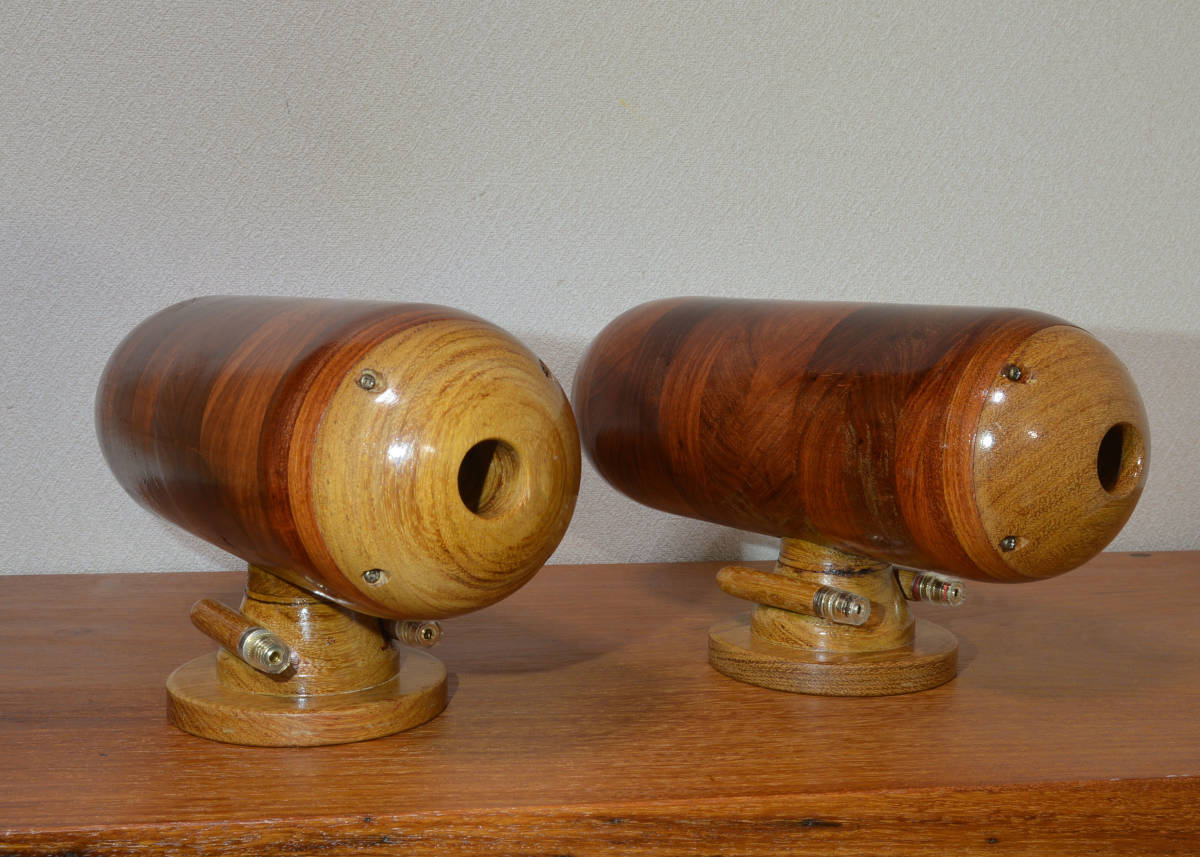

スピーカー端子を兼ねた２本の支柱で円筒形のエンクロジャーを支えるユニークな構造のスピーカーです。エンクロジャーは配線を引き回すことなく３６０度任意の位置で固定できます。よって正面に向ければ点音源、上に向ければ無指向性のスピーカーとなります。少しの角度の差で音質や定位、音の広がりが大きく変わりますので部屋に合う最適のセッティングングの調整が容易です。また全ての部品が円形であり裏面がない為どのようなセッティングングでもデザインの破綻がありません。写真の作品は試作品でボイド菅にチークのツキ板を貼ったものですが、実際は作品No-7のような花梨の積層円柱で製作します。写真のユニットは雑誌の付録のピアレスの６ｃｍですがすでに絶番ですのでご注文時に入手可能な５～６ｃｍの最適なユニットを選択して取付ます。

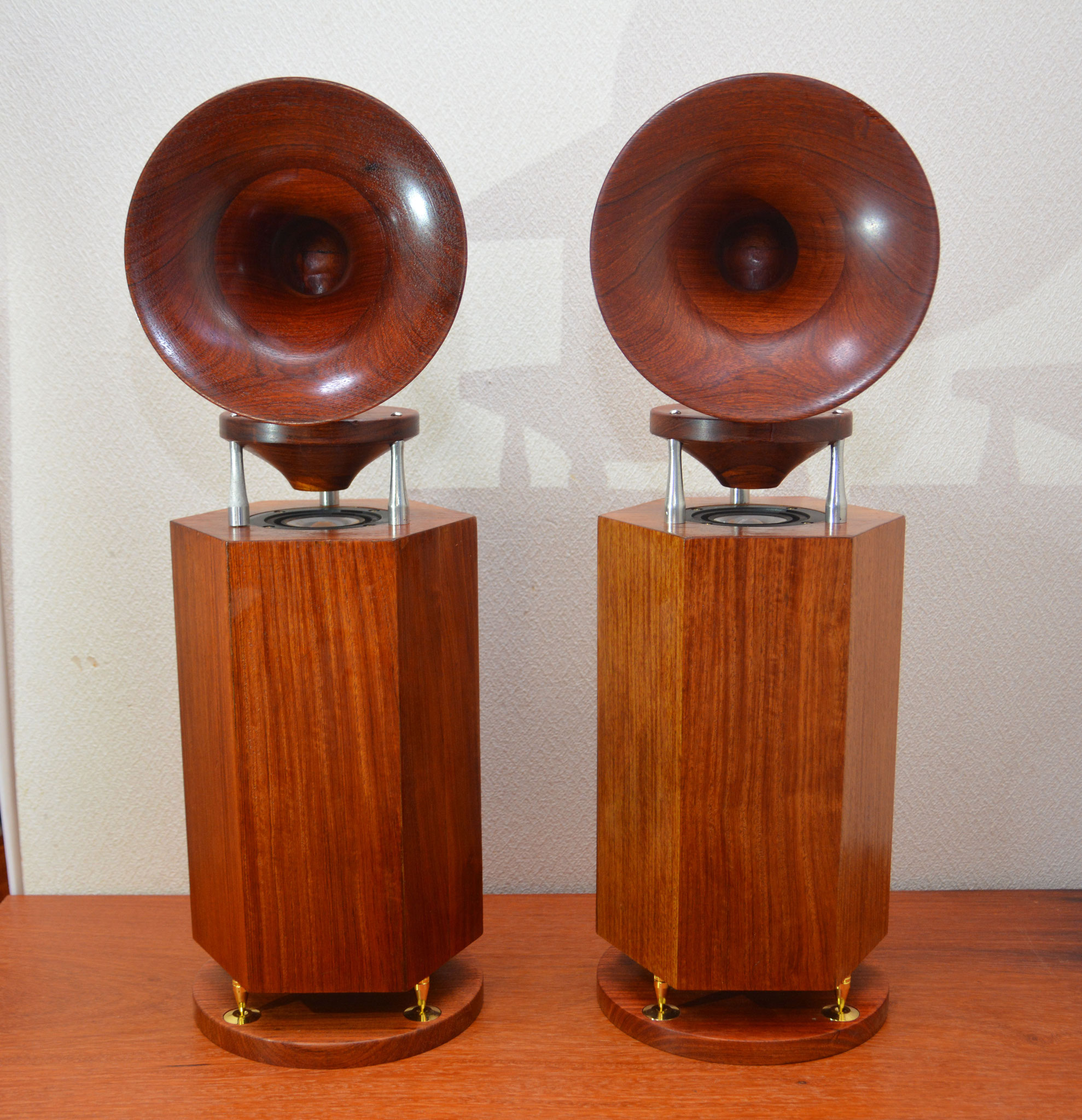

製品No F-15 ８ｃｍガラスコーンスピーカー 響ｰＧ１ （参考価格 応談 ペア）
月刊オーディオ 第１３回 自作スピーカーコンテストで優勝した
作品を更にブラシュアップした作品です。主な改善点は
１．フルレンジ口径アップ ６ｃｍ→８ｃｍ
２．板厚の変更 11mm→15mm
３．容量アップ ４リットル→５リットル
４．バスレフポートの変更 前面→底面
５．スパイク＆専用置台の採用特に今回はマークオディオから新発売されたガラスコーンスピーカーAlpair5Gを採用しました。詳しくはリンクから参照ください。
https://www.youtube.com/watch?v=HnBBDPiGanE
本作品の詳細説明については下記資料からご確認ください。
